HR-LCD系列模糊PID自整定调节器/温控器商品描述：

HR-LCD系列模糊PID自整定调节器/温控器其主要特点：

  模糊PID自整定调节控制仪采用了人工智能模糊控制;提高了采样速率(500ms)、运算精度、控制精度(一般优于0.2％FS)；在外给定基础上采用微分先行的控制方式有效的抑制了对象的扰动问题；
  准电脑化的软硬件配置，增强了仪表的可观性，延伸了仪表的功能，它可在一块仪表中实现数字显示，模拟光柱，实时曲线的完美结合。
  借助了大屏幕LCD图形显示器，可同屏或分页显示多组提示汉字、参量数据、百分比棒图、报警/输出状态、动态实时曲线参数，同时可以与上位机或打印机联络，适合于单机或组态系统中使用。
  可带有一路PID控制输出及一路变送输出，适用于各种测量控制场合。并可实现自动或手动控制输出无扰动切换。
  可带两路输入，一路测量信号，一路外给定或阀位反馈信号。
  仪表采用标准的MODBUS RTU通讯规约，以便于组态和联机。

技术指标

商标	型号
HR-LCD-X	S/D805、815、825系列
输入信号	模拟量	热电偶：标准热电偶——B、S、K、E、J、T、WRe等电阻：标准热电阻——Pt100、Cu50、Cu100等；远传压力电阻--30～350Ω等电流：0～10mA、4～20mA、0～20mA等——输入阻抗≤250Ω 电压：0～5V、1～5V、mV等——输入阻抗≥250KΩ
输出信号	模拟量输开关量输出通讯输出馈电输出	·DC 0～10mA（负载电阻≤750Ω） ·DC 4～20mA（负载电阻≤500Ω） ·DC 0～5V（负载电阻≥250KΩ） ·DC 1～5V（负载电阻≥250KΩ）继电器控制输出——带回差，触点：AC220V/1A，DC24V/3A（阻性负载）可控硅控制输出——SCR（可控硅过零触发脉冲）输出，光电隔离，400V/0.5A 固态继电器输出——SSR（固态继电器控制电压信号）输出，光电隔离，6～24V/30mA 双向可控硅触点输出——SOT输出，光电隔离，400V/7A 接口方式——标准串行双向通讯接口：光电隔离，RS-485，RS-232等波特率——1200bps～19.2kbps 内部自由设定采用标准MODBUS RTU通讯协议 DC24±1V，负载电流≤30mA
特性	测量精度分辨率测量范围显示方式控制方式报警方式温度补偿打印控制打印精度参数设定保护方式	±0.5%FS或±0.2%FS ±1字 -1999～9999字带背光大屏幕LCD图形显示器 ·-1999～9999字测量值显示 ·-1999～9999字设定值显示 ·-1999～9999字控制目标值显示 ·当前日期及时间显示控制方式为带回差控制（继电器或SCR、SSR、SOT控制输出时）报警方式为带回差上限或下限报警（用户可自由设定） 0～50℃数字式温度自动补偿直接配接各型串行打印机（SP-A40SH系列微打等），打印接口为RS-232 同仪表精度 ·LCD中文菜单提示，面板轻触式按键设定 ·参数设定值断电后永久保存 ·参数设定值密码锁定 ·输入回路断线报警（热电偶或电阻输入时），继电器输出状态LED指示 ·输入超/欠量程报警 ·电源欠压自动复位 ·工作异常自动复位（Watch Dog）
使用环境	环境温度相对温度供电电源功耗	0～50℃ ·≤85%RH ·避免强腐蚀气体常规型 ·AC 220V %（50Hz±2Hz）特殊型 ·AC 90～265V——开关电源 ·DC 24V±2V——开关电源 ·≤6W（AC220V线性电源供电） ·≤6W（AC90～265V开关电源供电） ·≤6W（DC24V开关电源供电）

HR-LCD-X	D805/815/825系列（横式）	S805/815/825系列（竖式）

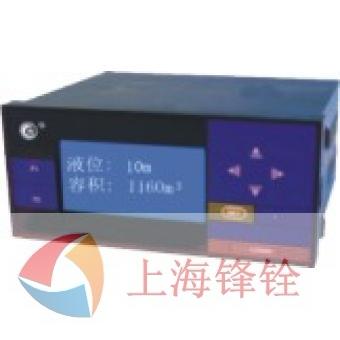

仪表外形
外形尺寸	宽×高×深：160×80×140mm	宽×高×深：80×160×140mm
开孔尺寸	单位：mm	单位：mm
重量	·常规型：950g ·特殊型：600g
接线图	D805横式接线图：
备注	特殊订货与本接线图不同之处，以随机接线图为准。（竖式与上接线图一致，但方向不一样，竖式仪表向左逆时针旋转90℃。）不同功能在同一端子的，只能选其中一种功能。
接线图	D815横式接线图：
接线图	D825横式接线图：
备注	特殊订货与本接线图不同之处，以随机接线图为准。（竖式与上接线图一致，但方向不一样，竖式仪表向左逆时针旋转90℃。）不同功能在同一端子的，只能选其中一种功能。

型谱表

型号										说明
HR-LCD-X	□	-□	□	□-	□□	-□	□	□	-□	LCD模糊PID自整定调节器/温控器
外形尺寸	D805 S805 D815 S815 D825 S825									单路PID自整定调节器/温控器160×80mm（横式）单路PID自整定调节器/温控器80×160mm（竖式）外给定PID自整定调节器/温控器160×80mm（横式）外给定PID自整定调节器/温控器80×160mm（竖式）阀位反馈PID自整定调节器/温控器160×80mm（横式）阀位反馈PID自整定调节器/温控器80×160mm（竖式）
通讯方式或打印方式		0 2 8 3								无通讯输出 RS-232C通讯口 RS-485通讯口 RS-232C打印口
控制输出方式			□							见“控制输出方式”表
变送输出方式				□						见“变送输出方式”表
输入类型					□□					见“输入类型”表
第一报警方式						N H L				无报警（可省略）上限报警（只能选其中一种报警方式）下限报警
第二报警方式							N H L G A D			无报警（可省略）上限报警下限报警（只能选其中一种报警方式）偏差内报警偏差外报警 LBA报警
馈电输出								P		一路DC24V输出
供电方式									T W A	AC90～265V（开关电源）供电 DC24V供电 AC220V供电（线性电源）
测量精度									B	0.5%FS±1字（可省略） 0.2%FS±1字（请注明）

输入类型：(量程可任意设置)

代码	分度号	测量范围	代码	分度号	测量范围
00	B	400～1800℃	15	±0.1V	-1999～9999字
01	S	0～1600℃	16	0～350Ω	-1999～9999字
02	K	0～1300℃	17	0～20mA	-1999～9999字
03	E	0～1000℃	18	0～10mA	-1999～9999字
04	T	-199.9～400.0℃	19	4～20mA	-1999～9999字
05	J	0～1200℃	20	0～5V	-1999～9999字
06	F2	0～2000℃	21	1～5V	-1999～9999字
07	保留参数	保留参数	22	0～10mA开方	-1999～9999字
08	Wre3-25	0～2300℃	23	4～20mA开方	-1999～9999字
09	Cu50	-50.0～150.0℃	24	0～5V开方	-1999～9999字
10	Cu100	-50.0～150.0℃	25	1～5V开方	-1999～9999字
11	Pt100	-199.9～650.0℃	26	±5V	-1999～9999字
12	Pt100.1	-199.9～650.0℃	27	保留	保留
13	BA1	-199.9～600.0℃	28	特殊信号	-1999～9999字
14	BA2	-199.9～600.0℃	36	信号全切换
