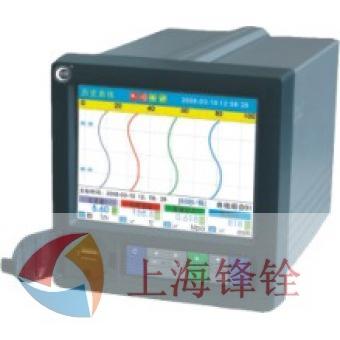

5.6英寸320*234 TFT高亮度彩色图形液晶显示，CCFL背光、画面清晰、视角宽、屏幕亮度自由调节；画面丰富、信息量大；高速、高性能微处理器；采用高速、高性能32位ARM微处理器，画面响应时间小于0.2秒，可同时实现16路信号采集、记录、显示和报警；全隔离万能输入，可输入多种信号，无需更换硬件,通过仪表组态即可；采用32M大容量的FLASH闪存芯片存贮历史数据，掉电永不丢失数据；根据记录间隔的不同，可存储72个小时至720天的数据；
准电脑化的软硬件配置，灵活丰富的软件组合，简单便捷的操作界面，经济可靠的运行环境，全铝密封外壳及内部屏蔽板，HR-CSR无纸记录仪将满足各种监控场合的需求。
具有手动数据转存功能，最大支持2G USB2.0接口存储卡转存历史记录。
技术指标
| 输入信号 | 输入回路 模 拟 量 数 字 量 |
1～16路 热电偶：标准热电偶B、S、K、E、J、T、R、N、WRe5-26、F1、F2等 电 阻：标准热电阻Pt100、Cu50、Cu53、BA1、BA2 远传压力电阻--0～350Ω等 电 流：0～10mA、4～20mA等输入阻抗≤250Ω 电 压：0～5V、1～5V、0～20mV、0～100mV等输入阻抗≥1MΩ 频 率：0～10KHz、矩形波、正弦波、三角波、低电平（0－1V）、高电平（4－24V） |
||||||||||||||||||||
| 输出信号 |
模拟量输出报警输出
通讯输出 打印输出 馈电输出 |
DC 4～20mA（负载电阻≤750Ω） 继电器控制输出带回差，触点：AC250V/3A；DC30V/3A（阻性负载） 12路可组态继电器报警输出 接口方式--标准串行双向通讯接口：RS-485，RS-232等(采用标准开放的Modbus通讯协议) 波特率1200bps、2400bps、9600bps、19200bps、38400bps、57600bps 内部自由设定 接口方式--RS232串行口，可外接SP-40ASH微型打印机，支持手动、定时打印 DC24±1V，负载电流≤30mA |
||||||||||||||||||||
| 特 性 | 流量运算 测量精度 分辨率 测量范围 内存容量 记录间隔 记录长度 |
蒸汽：根据IFC67公式计算蒸汽密度补偿饱和蒸汽与过热蒸汽的质量流量或热流量； 一般气体：温度、压力补偿测量标准体积流量； 天然气：温度、压力补偿测量标准体积流量； 液体：温度补偿测量标准体积流量或质量流量； ±0.5%FS或±0.2%FS ±1字 -9999～19999字 32MB 1、2、5、10、15、30、60、120、240秒可选 3天（记录间隔1秒）～720天（记录间隔4分钟）
|
||||||||||||||||||||
| 显示方式 显示内容 温度补偿 参数设定 保护方式 |
采用进口5.6英寸320*234TFT高亮度彩色图形液晶显示，CCFL背光 中文菜单 实时动态曲线 历史曲线追忆 报警信息 数字 光柱 状态 0～50℃数字式温度自动补偿 ·中文菜单提示 ·面板按键设定 ·设定值断电后永久保存 ·设定值密码锁定 ·继电器报警输出 ·工作异常自动复位（Watch Dog） |
|||||||||||||||||||||
| 使用环境 | 环境温度 相对湿度 供电电源 |
0～50℃ ≤85%RH ·避免强腐蚀气体 AC 90～265V开关电源 |
||||||||||||||||||||
| 仪表外形 |  |
|||||||||||||||||||||
| 外形尺寸 | 宽×高×深：144×144×246mm | |||||||||||||||||||||
| 开孔尺寸 |   单位：mm |
|||||||||||||||||||||
| 接线图 |  |
|||||||||||||||||||||
| 备 注 | 特殊订货与本接线图不同之处，以随机接线图为准。 | |||||||||||||||||||||
型谱表
| 型 号 | 说 明 | |||||||||||
| HR-CSR-L | □ | □- | □- | □- | □- | □- | □- | □- | □- | □- | □ | HR-CSR流量积算彩色无纸记录仪 |
| 外形尺寸 | 8 | 144×144×246mm | ||||||||||
| 输入通道数 | 1 2 - - - 16 |
1路输入 2路输入 - - - 16路输入 |
||||||||||
| 补偿方式 | 01 02 03 04 |
无补偿输入 一般介质带温度/压力补偿 过热蒸汽带温度/压力补偿 饱和蒸汽带温度/压力补偿 |
||||||||||
| 通讯方式 或 打印方式 |
0 2 8 3 |
无通讯输出 RS-232通讯口 RS-485通讯口 RS-232打印口 |
||||||||||
| 变送输出 | 0 □ |
无输出 1～4路（4～20mA）变送输出可选 |
||||||||||
| 输入类型 | □ | 见输入类型表（可组态） | ||||||||||
| 报警点数 | □ | 1～12报警点数可选（报警方式可组态） | ||||||||||
| 馈电输出 | □P | 1～4路DC24V馈电输出可选 | ||||||||||
| 供电方式 | T | AC90～265V开关电源供电 | ||||||||||
| 测量精度 | B | 0.5%FS±1字（可省略） 0.2%FS±1字（请注明） |
||||||||||
| 存储卡 | USB | 1G、2G可选 | ||||||||||
| 代码 | 分度号 | 测量范围 | 代码 | 分度号 | 测量范围 |
| 00 | B | 400～1800℃ | 15 | 0～100mV | -9999～19999字 |
| 01 | S | 0～1600℃ | 16 | 0～350Ω | -9999～19999字 |
| 02 | K | 0～1300℃ | 17 | 0～20mA | -9999～19999字 |
| 03 | E | 0～1000℃ | 18 | 0～10mA | -9999～19999字 |
| 04 | T | -199.9～400.0℃ | 19 | 4～20mA | -9999～19999字 |
| 05 | J | 0～1200℃ | 20 | 0～5V | -9999～19999字 |
| 06 | R | 0～1600℃ | 21 | 1～5V | -9999～19999字 |
| 07 | N | 0～1300℃ | 22 | 0～10mA开方 | -9999～19999字 |
| 08 | Wre5-26 | 0～1800℃ | 23 | 4～20mA开方 | -9999～19999字 |
| 09 | Cu50 | -50.0～150.0℃ | 24 | 0～5V开方 | -9999～19999字 |
| 10 | Cu53 | -50.0～150.0℃ | 25 | 1～5V开方 | -9999～19999字 |
| 11 | Pt100 | -199.9～650.0℃ | 26 | 保留 | 保留 |
| 12 | BA1 | -199.9～600.0℃ | 27 | Fr | 0～10KHz |
| 13 | BA2 | -199.9～600.0℃ | 28 | 特殊信号 | |
| 14 | 0～20mV | -9999～19999字 | 36 | 信号全切换 |
