| 主要特点： |
| 程序模糊PID调节器实现了真正的自整定功能；改变了控制方式这样一来可以合理的跟随测量数值和时间控制。在软件上增加了上位机实现远程控制曲线和曲线的控制功能及跳转循环和停止功能；模型上采用三种模式：第一、用户自定义曲线；第二、时间比例曲线；第三、具有控制参量时间等待曲线功能； 可根据生产过程的要求，按照一定的曲线进行控制，最多可分六十一段曲线对控制对象进行编程控制，每一段均采用PID参数设定控制，使控制更为精确可靠。 可具有多种曲线控制输出功能，可实现曲线控制暂停、曲线控制清零、曲线控制步进等功能。并可实现自动或手动控制输出无扰动切换。 可带有一路PID控制输出及一路变送输出，适用于各种测量控制场合。 可带串行通讯输出，可与各种带串行输入/输出的设备进行双向通讯，组成控制系统。 |
| 商 标 | 型 号 | |
| HR-LCD-X | D/S80系列 | |
| 输入信号 | 模 拟 量 | 热电偶：标准热电偶——B、S、K、E、J、T、WRe等 电 阻：标准热电阻——Pt100、Cu50、Cu100等 远传压力电阻--30～350Ω等 电 流：0～10mA、4～20mA、0～20mA等——输入阻抗≤250Ω 电 压：0～5V、1～5V、mV等——输入阻抗≥250KΩ |
| 输出信号 |
模拟量输出
通讯输出 |
·DC 0～10mA（负载电阻≤750Ω） ·DC 4～20mA（负载电阻≤500Ω） ·DC 0～5V（负载电阻≥250KΩ） ·DC 1～5V（负载电阻≥250KΩ） 继电器控制输出——带回差，触点：AC220V/1A，DC24V/3A（阻性负载） 可控硅控制输出——SCR（可控硅过零触发脉冲）输出，光电隔离，400V/0.5A 固态继电器输出——SSR（固态继电器控制电压信号）输出，光电隔离，6～24V/30mA 双向可控硅触点输出——SOT输出，光电隔离，400V/7A 接口方式——标准串行双向通讯接口：光电隔离，RS-485，RS-232等 波特率——1200bps～19.2kbps 内部自由设定 采用标准MODBUS RTU通讯协议 DC24V，负载电流≤30mA |
| 特性 |
测量精度 控制方式 报警方式 温度补偿 打印控制 打印精度 参数设定 保护方式
|
±0.5%FS或±0.2%FS ±1字 -1999～9999字 最多61段（不用的可关闭） ·带背光大屏幕LCD图形显示器 ·1～61段设定曲线与控制曲线动态显示 ·-1999～9999字测量值显示 ·-1999～9999字设定值显示 ·-1999～9999字控制目标值显示 ·0～100%输出量光柱显示 ·当前日期及时间显示 控制方式为带回差控制（继电器或SCR、SSR、SOT控制输出时） 报警方式为带回差上限或下限报警（用户可自由设定） 0～50℃数字式温度自动补偿 直接配接各型串行打印机（SP-A40SH系列微打等），打印接口为RS-232 同仪表精度 ·LCD中文菜单提示，面板轻触式按键设定 ·参数设定值断电后永久保存 ·参数设定值密码锁定 ·输入回路断线报警（热电偶或电阻输入时），继电器输出状态LED指示 ·输入超/欠量程报警 ·电源欠压自动复位 ·工作异常自动复位（Watch Dog） |
| 使用环境 |
环境温度
|
0～50℃ ·≤85%RH ·避免强腐蚀气体 常规型 ·AC 220V %（50Hz±2Hz） 特殊型 ·AC 90～265V——开关电源 ·DC 24V±2V——开关电源 ·≤6W（AC220V线性电源供电） ·≤6W（AC90～265V开关电源供电） ·≤6W（DC24V开关电源供电） |
| HR-LCD-X | D80系列（横式） | S80系列（竖式） |

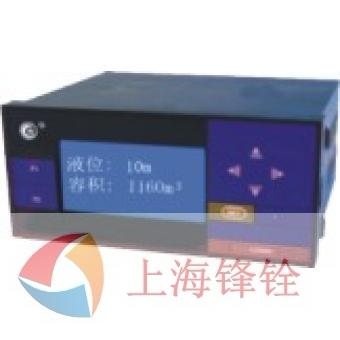

| 仪表外形 |
|
 |
| 外形尺寸 |
宽×高×深：160×80×140mm |
宽×高×深：80×160×140mm |
| 开孔尺寸 |
|
 单位：mm |
| 重量 | ·常规型：950g ·特殊型：600g | |
| 接线图 |
横式：
|
|
| 备注 | 特殊订货与本接线图不同之处，以随机接线图为准。（竖式与上接线图一致，但方向不一样，竖式仪表向 左逆时针旋转90℃。）不同功能在同一端子的，只能选其中一种功能。 | |
| 型谱表 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 输入类型：(量程可任意设置) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 控制(PID)输出方式：输出方式4种可切换（4～20mA、0～10mA、1～5V、0～5V） |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 变送输出方式：输出方式4种可切换（4～20mA、0～10mA、1～5V、0～5V） |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
单位：mm
