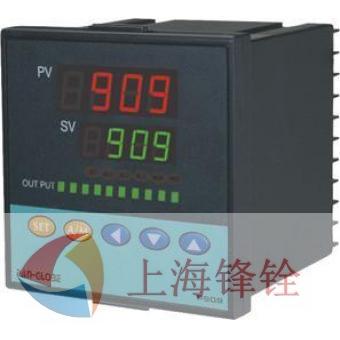

台湾泛达P909温控表
P904 仪表尺寸（mm）长×宽×高48×48×94
P906 仪表尺寸（mm）长×宽×高96×48×94
P907 仪表尺寸（mm）长×宽×高72×72×94
P908 仪表尺寸（mm）长×宽×高48×96×94
P909 仪表尺寸（mm）长×宽×高96×96×94
泛达温控表特点
表面贴装（SNT）加工工艺 ，外观精巧，美观高雅，机型齐全，可与各种控制柜完美结合
控制精度高，最高可达±0.1℃；最新的PID控制演算法及内部专家对策功能，让您的系统长期稳定在±0.5℃内。
双PID控制功能；可同时控制加热和冷却，E2PROM存储器，资料保存10年以上。
通用输入，可选择56种不同输入信号，输出方式种类多样，极大地满足众多负载控制要求。
输入输出完全光电隔离
可选配PV（测量值）或SV（设定值）4～20mA传送输出功能，可选配RS485通讯功能。
输出百分比限制功能，并且手动/自动无扰动切换，自动诊断功能，并可显示故障信息。
软启动功能，可以预热加热器，去除表面潮湿成分，保护加热器
可选配外部遥控设定SV功能，可用于多机同步设定，支持RS485通讯功能。
斜率升温功能，对于不允许超调的系统，可以把温度平缓上升到设定值，杜绝超温现象
P900A系列智能程序控制器共两组各8段程序最多可规划16段曲线广泛用于需要各种升温、持温、降温过程的场合。定时误差小于设定值±0.1%，每一段时间设定范围为(0-99小时59分或0-99 分59秒) 。
|
输入
|
热电偶
|
K, J, R , S, B, E, N, T, W, U, L
|
|
热电阻：
|
Pt100，Cu50
|
|
|
线性信号：
|
40-20mA，0-20mA，1-5V，0-5V…
|
|
|
第一组
输出
|
继电器接点：
|
继电器：3A/220V,电器寿命：100000次以上(额定负载下),工作周期15秒
|
|
脉动电压：
|
脉冲电压：驱动SSR。DC0/24V,ON：24，VOFF：OV。工作周期1秒
|
|
|
线性信号：
|
40-20mA，0-5V，0-20mA…
|
|
|
比例马达信号
|
控制三线式比例比例，使其开，关，并能显示阀位开度
|
|
|
SCR零位触发
|
直接可触发SCR 实现单相或三相零位控制
|
|
|
SCR相位触发
|
直接可触发SCR 实现单相或三相零位控制
|
|
|
第二组
输出
|
继电器接点：
|
继电器：3A/220V,电器寿命：100000次以上(额定负载下),工作周期15秒
|
|
脉动电压：
|
脉冲电压：驱动SSR。DC0/24V,ON：24，VOFF：OV。工作周期1秒
|
|
|
线性信号：
|
40-20mA，0-5V，0-20mA…
|
|
|
控制
|
控制方式：
|
PID，P，PI，PD，ON/OFF(P=0)
|
|
设定范围：
|
比例带P：0-500%，时间I：0-3600秒,微分时间D：0-900秒
|
|
|
报警功能
|
最多可三组报警 10种报警模式
|
|
|
变送输出
|
可SV (设定值)变送输出，可PV【实际值】变送输出
|
|
|
通信
|
支持RS232 RS485
|
|
|
精度
|
控制精度：
|
±10C（最高可达±0.10C）
|
|
测量精度
|
±0.5% FS 【±0.2% FS可提供】
|
|
|
分辨率：
|
14bit
|
|
|
采样周期：
|
150ms
|
|
|
一般规格
|
电源电压：
|
支持AC85-265V,50/60Hz,DC24V
|
|
使用环境：
|
00C～500C,50～85%RH
|
|
|
消耗电力：
|
5VA以下
|
|
|
重量
|
0.3 kg
|
|
P |
9 |
A |
- |
B |
C |
D |
- |
E |
F |
G |
- |
H |
I |
J |
|||
|
项目 |
说 明 |
代码 |
代 码 说 明 |
||||||||||||||
|
P |
普通型 |
P |
普通型 |
||||||||||||||
|
程序型 |
AP |
程序分段控制，最大16段 |
|||||||||||||||
|
A |
基本型号 |
04 |
DIN 48×48 （长×高）mm |
||||||||||||||
|
06 |
DIN 96×48 |
||||||||||||||||
|
07 |
DIN 72×72 |
||||||||||||||||
|
08 |
DIN 48×96 |
||||||||||||||||
|
09 |
DIN 99×96 |
||||||||||||||||
|
10 |
DIN 160×80 |
||||||||||||||||
|
20 |
DIN 80×160 |
||||||||||||||||
|
B |
主控制输出 （第一组） |
0 |
无输出（NONE） |
||||||||||||||
|
1 |
继电器接点输出信号 |
||||||||||||||||
|
2 |
SSR固态继电器输出信号 |
||||||||||||||||
|
3 |
4-20mA电流信号 |
||||||||||||||||
|
4 |
固态继电器接点 |
||||||||||||||||
|
5 |
单相SCR零位触发信号 |
||||||||||||||||
|
6 |
3相SCR零位触发信号 |
||||||||||||||||
|
7 |
无回馈三线比例马达 |
||||||||||||||||
|
8 |
单相SCR移相触发信号 |
||||||||||||||||
|
9 |
3相SCR移相触发信号ROL） |
||||||||||||||||
|
C |
辅助控制输出 （第二组） |
0 |
无输出 |
||||||||||||||
|
1 |
继电器接点输出信号 |
||||||||||||||||
|
2 |
固态继电器输出信号 |
||||||||||||||||
|
3 |
4-20mA电流信号 |
||||||||||||||||
|
D |
报警 |
0 |
无输出 |
||||||||||||||
|
1 |
1组报警 |
||||||||||||||||
|
2 |
2组报警 |
||||||||||||||||
|
3 |
3组报警 |
||||||||||||||||
|
E |
传送输出 |
0 |
无输出 |
||||||||||||||
|
1 |
PV值4-20mA 可调 |
||||||||||||||||
|
2 |
SV值4-20mA 可调 |
||||||||||||||||
|
F |
信号输入种类 |
1 |
热电偶 |
||||||||||||||
|
2 |
热电阻 |
||||||||||||||||
|
3 |
线性信号 |
||||||||||||||||
|
G |
外部设定 |
0 |
无 |
||||||||||||||
|
1 |
DC4-20mA |
||||||||||||||||
|
H |
通信 |
1 |
无 |
||||||||||||||
|
2 |
RS-485 |
||||||||||||||||
|
I |
电源类型 |
0 |
AC85-265V |
||||||||||||||
|
1 |
24V |
||||||||||||||||
|
J |
辅助电源输出 |
0 |
无 |
||||||||||||||
|
1 |
DC24V |
||||||||||||||||
热电偶，热电阻规格
|
- |
- |
类别 |
代码 |
范围 |
类别 |
代码 |
范围 |
类别 |
代码 |
范围 |
||
|
热电偶 TC |
K |
K1 |
01 |
0.0～200.0℃ |
K2 |
02 |
0.0～400.0℃ |
K3 |
03 |
0.0～600.0℃ |
||
|
K4 |
04 |
0～800.0℃ |
K5 |
05 |
0～1000.0℃ |
K6 |
06 |
0～1200.0℃ |
||||
|
J |
J1 |
07 |
0.0～200.0℃ |
J2 |
08 |
0.0～400.0℃ |
J3 |
09 |
0.0～600.0℃ |
|||
|
J4 |
10 |
0～800.0℃ |
J5 |
11 |
0～1000.0℃ |
J6 |
12 |
0～1200.0℃ |
||||
|
R |
R1 |
13 |
0～1600.0℃ |
R2 |
14 |
0～1769.0℃ |
|
|
|
|||
|
S |
S1 |
15 |
0～1600.0℃ |
S2 |
16 |
0～1769.0℃ |
|
|
|
|||
|
B |
B1 |
17 |
0～1820.0℃ |
|
|
|
|
|
|
|||
|
E |
E1 |
18 |
0～800.0℃ |
E2 |
19 |
0～1000.0℃ |
|
|
|
|||
|
N |
N1 |
20 |
0～1200.0℃ |
N2 |
21 |
0～1300.0℃ |
|
|
|
|||
|
T |
T1 |
22 |
0～400.0℃ |
T2 |
23 |
0～200.0℃ |
T3 |
24 |
0～350.0℃ |
|||
|
W |
W1 |
25 |
0～2000.0℃ |
W2 |
26 |
0～2320.0℃ |
|
|
|
|||
|
PL11 |
PL1 |
27 |
0～1300.0℃ |
PL2 |
28 |
0～1390.0℃ |
|
|
|
|||
|
U |
U1 |
29 |
-199.9～600.0℃ |
U2 |
30 |
-199.9～200.0℃ |
U3 |
31 |
0.0～400.0℃ |
|||
|
L |
L1 |
32 |
0～400.0℃ |
L2 |
33 |
0～800.0℃ |
|
|
|
|||
|
热电阻RTD |
JPT100 |
JP1 |
41 |
-199.9～600.0℃ |
JP2 |
42 |
-199.9～400.0℃ |
JP3 |
43 |
-199.9～200.0℃ |
||
|
JP4 |
44 |
0～200.0℃ |
JP5 |
45 |
0～400.0℃ |
JP6 |
46 |
0～600.0℃ |
||||
|
DPT100 |
DP1 |
47 |
-199.9～600.0℃ |
DP2 |
48 |
-199.9～400.0℃ |
DP3 |
49 |
-199.9～200.0℃ |
|||
|
DP4 |
50 |
0～200.0℃ |
DP5 |
51 |
0～400.0℃ |
DP6 |
52 |
0～600.0℃ |
||||
|
JPT50 |
JP.1 |
53 |
-199.9～600.0℃ |
JP.2 |
54 |
-199.9～400.0℃ |
JP.3 |
55 |
-199.9～200.0℃ |
|||
|
JP.4 |
56 |
0～200.0℃ |
JP.5 |
57 |
0～400.0℃ |
JP.6 |
58 |
0～600.0℃ |
||||
|
- |
类别 |
代码 |
范围 |
类别 |
代码 |
范围 |
||||||
|
线性输入 |
AN1 |
61 |
-10～10 mV |
-1999～9999 -199.9～999.9 -19.99～99.99 -199.9～999.9 |
AN1 |
62 |
-2～2 V |
-1999～9999 -199.9～999.9 -19.99～99.99 -199.9～999.9
|
||||
|
63 |
-5～5 V |
64 |
-10～10 V |
|||||||||
|
AN2 |
71 |
0～10 mV |
- |
- |
- |
|||||||
|
AN3 |
76 |
0～20 mV |
- |
- |
- |
|||||||
|
AN4 |
81 |
0～50 mV |
AN4 |
82 |
0～20 mA |
|||||||
|
83 |
0～1 V |
84 |
0～5 V |
|||||||||
|
85 |
0～10 V |
86 |
0～5 KR |
|||||||||
|
87 |
0～2 V |
- |
- |
|||||||||
|
AN5 |
91 |
10～50 mV |
AN5 |
92 |
4～20 mA |
|||||||
|
93 |
1～5 V |
94 |
2～10 mV |
|||||||||
