| 主要特点 |

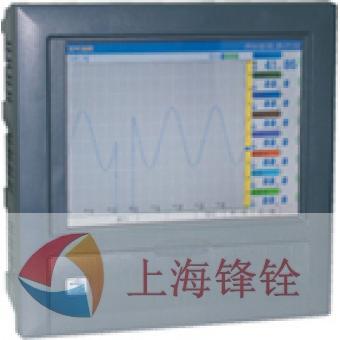

HR-288中长图彩屏无纸记录仪，40路万能输入，可输入标准电流、标准电压、频率、毫伏、热电偶、热电阻等信号。具有传感器隔离配电输出、继电器报警输出、变送输出、流量积算、温压补尝、历史数据转存、打印以及远传通讯功能。
10.4英寸640*480 TFT高亮度彩色图形液晶显示，CCFL背光、画面清晰、视角宽；画面丰富、信息量大；高速、高性能微处理器；采用高速、高性能32位ARM微处理器，画面响应时间小于0.5秒，采用32M大容量的FLASH闪存芯片存贮历史数据，掉电永不丢失数据；根据记录间隔的不同，可存储72个小时至720天的数据；同时指示各路通道的下下限、下限、上限、上上限报警，可记录并显示最近的187条报警信息；每个通道均支持流量累积功能，提供小时报表、8小时班报、12小时班报、日报+月报等多种报表形式；多达12组温压补偿，支持孔板、涡街等流量装置及蒸汽、水、一般气体等补偿介质的补偿运算；曲线显示模式可选择横向曲线或纵向曲线；提供5组曲线组合，每组可自由选择通道、自由选择曲线颜色；内置GB2312二级汉字字库（6500个汉字）；功能强大的T6输入法，操作方便。支持汉字拼音输入，数字、英文、特殊符号、上下标等字符输入，采用国际标准编码，解决特单位及汉字位号的输入问题。
具有USB2.0接口，可手动转存和备份历史数据，支持1G 、2G USB存储卡转存历史记录。
全铝密封外壳及内部屏蔽板，适用于各种监控场合。 |
 技术指标 |
| 输入信号 |
输入回路
模 拟 量
数 字 量 |
1～40路
热电偶：标准热电偶B、S、K、E、J、T、R、N、WRe5-26、F1、F2等
电 阻：标准热电阻Pt100、Cu50、Cu53、BA1、BA2
远传压力电阻--0～350Ω等
电 流：0～10mA、4～20mA等输入阻抗≤250Ω
电 压：0～5V、1～5V、0～20mV、0～100mV等输入阻抗≥1MΩ
频 率：0～10KHz、矩形波、正弦波、三角波、低电平（0－1V）、高电平（4－24V） |
| 输出信号 |
模拟量输出
报警输出
通讯输出
打印输出
馈电输出 |
DC 4～20mA（负载电阻≤750Ω）
继电器控制输出带回差，触点：AC250V/3A；DC30/3A（阻性负载）
24路可组态继电器报警输出
接口方式-标准串行双向通讯接口:RS-485,RS-232等(采用标准开放的Modbus通讯协议)
波特率1200bps、2400bps、9600bps、19200bps、38400bps、57600bps 内部自由设定
接口方式--RS232串行口，可外接SP-40ASH微型打印机，支持手动、定时打印
DC24±1V，负载电流≤30mA |
| 特性 |
测量精度
分辨率
测量范围
内存容量
记录间隔
记录长度 |
±0.5%FS或±0.2%FS
±1字
-9999～19999字
32MB
1、2、5、10、15、30、60、120、240秒可选
3天（记录间隔1秒）～720天（记录间隔4分钟）
| 记录间隔 |
1秒 |
2秒 |
5秒 |
10秒 |
15秒 |
30秒 |
1分 |
2分 |
4分 |
| 记录长度 |
3天 |
6天 |
15天 |
30天 |
45天 |
90天 |
180天 |
360天 |
720天 |
|
显示方式
显示内容
温度补偿
参数设定
保护方式 |
采用进口10.4英寸640*480TFT高亮度彩色图形液晶显示，CCFL背光、画面清晰、视角宽
中文菜单 实时动态曲线 历史曲线追忆 报警信息 数字 光柱 状态
0～50℃数字式温度自动补偿
·中文菜单提示
·面板按键设定
·设定值断电后永久保存
·设定值密码锁定
·继电器报警输出 |
| 使用环境 |
环境温度
相对湿度
供电电源 |
0～50℃
≤85%RH ·避免强腐蚀气体
AC 90～265V开关电源 |
| 仪表外形 |
 |
| 外形尺寸 |
宽×高×深：288×288×168mm |
| 开孔尺寸 |
 单位：mm |
| 接线图 |
 |
| 备注 |
特殊订货与本接线图不同之处，以随机接线图为准。 |
|
| 型谱表 |
| 型 号 |
说 明 |
| HR-288 |
□- |
□ |
□ |
□- |
□- |
□- |
□- |
□- |
□ |
HR-288中长图真彩色无纸记录仪 |
| HR-288-L |
□- |
□ |
□ |
□- |
□- |
□- |
□- |
□- |
□ |
HR-288-L中长图真彩色流量无纸记录仪(带温压补偿) |
| 输入通道数 |
1
2
-
-
-
40 |
|
|
|
|
|
|
|
|
1路输入
2路输入
-
-
-
40路输入 |
通讯方式
或
打印方式 |
|
0
2
8
3 |
|
|
|
|
|
|
|
无通讯
RS-232通讯口
RS-485通讯口
RS-232打印口 |
| 变送输出 |
|
0
□ |
|
|
|
|
|
|
无输出
1～8路（4～20mA）变送输出可选 |
| 输入类型 |
|
□ |
|
|
|
|
|
见输入类型表（可组态） |
| 报警点数 |
|
|
□ |
|
|
|
|
1～24报警点数可选（报警方式可组态） |
| 馈电输出 |
|
|
□P |
|
|
|
1～8路DC24V馈电输出可选 |
| 供电方式 |
|
|
T |
|
|
AC90～265V开关电源供电 |
| 测量精度 |
|
|
B |
|
0.5%FS±1字（可省略）
0.2%FS±1字（请注明） |
| 存储卡 |
|
|
|
USB |
1G、2G可选 |
|
★带变送输出时：
4路电流输出时，通道 33～36 对应变送输出 1～4。
8路电流输出时，通道 25～28 对应变送输出 1～4，通道 33-36 对应变送输出 5～8。
★ 输入类型：SL0=36为全切换(特殊型号或要求的，请提供分度号或参考标准，定货时说明) |
| 代码 |
分度号 |
测量范围 |
代码 |
分度号 |
测量范围 |
| 00 |
B |
400～1800℃ |
15 |
0～100mV |
-9999～19999字 |
| 01 |
S |
0～1600℃ |
16 |
0～350Ω |
-9999～19999字 |
| 02 |
K |
0～1300℃ |
17 |
0～20mA |
-9999～19999字 |
| 03 |
E |
0～1000℃ |
18 |
0～10mA |
-9999～19999字 |
| 04 |
T |
-199.9～400.0℃ |
19 |
4～20mA |
-9999～19999字 |
| 05 |
J |
0～1200℃ |
20 |
0～5V |
-9999～19999字 |
| 06 |
R |
0～1600℃ |
21 |
1～5V |
-9999～19999字 |
| 07 |
N |
0～1300℃ |
22 |
0～10mA开方 |
-9999～19999字 |
| 08 |
Wre5-26 |
0～1800℃ |
23 |
4～20mA开方 |
-9999～19999字 |
| 09 |
Cu50 |
-50.0～150.0℃ |
24 |
0～5V开方 |
-9999～19999字 |
| 10 |
Cu53 |
-50.0～150.0℃ |
25 |
1～5V开方 |
-9999～19999字 |
| 11 |
Pt100 |
-199.9～650.0℃ |
26 |
保留 |
保留 |
| 12 |
BA1 |
-199.9～600.0℃ |
27 |
Fr |
0～10KHz |
| 13 |
BA2 |
-199.9～600.0℃ |
28 |
特殊信号 |
|
| 14 |
0～20mV |
-9999～19999字 |
36 |
信号全切换 |
|
|
| ★ 备注：如果选择了频率信号，此输入通道就无信号切换功能。 |
