| 概述 |
NHR5200系列双回路数字显示控制仪针对现场温度、压力、液位、速度等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，广泛运用于电力、石化、冶金、轻工、制药、航空等诸多领域。
双路输入，双屏LED数码显示，且带有光柱模拟指示功能(0～100％)。
仪表可选择数学运算功能，有加(减)、乘、除三种运算模型。
具备36种信号输入功能，可任意选择输入信号类型；0.2％级测量精度。
热电阻\热电偶信号分辨率可切换：1℃或0.1℃。
具备“上下限报警”、“延时报警”、“断线报警”、“闪烁报警”等报警功能，带LED报警灯指示。
具有电压、电流变送输出信号可选。
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
仪表可带RS232C打印功能，具有手动打印、定时打印、报警打印等功能。
带DC24V馈电输出，为现场变送器配电。
输入、输出、电源、通讯相互之间采用光电隔离技术。
具备多种外形尺寸及样式供用户选择。
参数设定密码锁定、参数设置断电永久保存，具备参数恢复出厂设定功能。 |

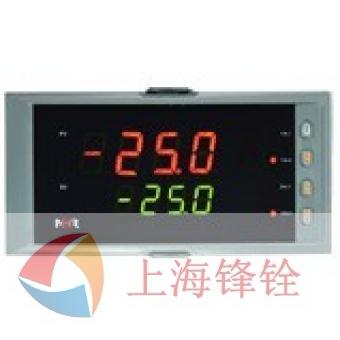

| |
| 仪表面板 |
 |
 |
 |
 |
 |
| 160*80mm(A型) |
80*160mm(B型) |
96*96mm(C型) |
96*48mm(D型) |
48*96mm(E型) |
| |
|
|
|
|
 |
 |
 |
 |
| 160*80mm(K型) |
80*160mm(L型) |
72*72mm(F型) |
|
| |
| 参数功能 |
    |
| 注：以上参数为仪表全部参数，如果不是全功能仪表，则未选功能所对应的参数将不予显示。 |
| |
| 仪表接线图 |
|
规格尺寸为A、B、C、D、E、K、L型接线图
注：横竖式仪表后盖接线端子方向不一样，见示意图1。 |
图一 |
|
规格尺寸为F型接线图 |
| 注：上述接线图中在同一组端子标有不同功能的,只能选择其中一种功能。如RS485和RS232在同一组接线端子上，只能选择一种。 |
| |
| 仪表选型 |
NHR-5200□-□/□-□/□/□/□/□( )-□-( )
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ |
| ①规格尺寸 |
②第一路输入分度号/③第二路输入分度号 |
| 代码 |
宽*高*深 |
代码 |
分度号（测量范围） |
A
B
C
D
E
F
K
L |
160*80*110mm（横式）
80*160*110mm（竖式）
96*96*110mm（方式）
96*48*110mm（横式）
48*96*110mm（竖式）
72*72*110mm（方式）
160*80*110mm（横式/光柱）
80*160*110mm（竖式/光柱） |
00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
55
56 |
热电偶B(400～1800℃)
热电偶S(0～1600℃)
热电偶K(0～1300℃)
热电偶E分度(0～1000℃)
热电偶T分度(-200.0～400.0℃)
热电偶J分度(0～1200℃)
热电偶R分度(0～1600℃)
热电偶N分度(0～1300℃)
热电偶F2分度(700～2000℃)
热电偶Wre3-25分度(0～2300℃)
热电偶Wre5-26分度(0～2300℃)
热电阻CU50(-50.0～150.0℃)
热电阻CU53(-50.0～150.0℃)
热电阻CU100(-50.0～150.0℃)
热电阻PT100(-200.0～650.0℃)
热电阻BA1(-200.0.0～600.0℃)
热电阻BA2（-200.0～600.0℃）
线性电阻0～400Ω(-1999～9999)
远传电阻0-350Ω (-1999～9999)
远传电阻30-350Ω (-1999～9999)
0～20mV (-1999～9999)
0～40mV (-1999～9999)
0～100mV (-1999～9999)
-20～20mV (-1999～9999)
-100～100mV (-1999～9999)
0～20mA (-1999～9999)
0～10mA (-1999～9999)
4～20mA (-1999～9999)
0～5V (-1999～9999)
1～5V (-1999～9999)
-5～5V (-1999～9999)
0～10V (-1999～9999)(不可切换)
0～10mA开方 (-1999～9999)
4～20mA开方 (-1999～9999)
0～5V开方 (-1999～9999)
1～5V开方 (-1999～9999)
全切换
特殊规格 |
| ④第一路变送输出1（OUT1） |
| 代码 |
输出类型（负载电阻RL） |
X
0
1
2
3
4
5
8 |
无输出
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ)
特殊规格 |
| ⑤第二路变送输出2（OUT2） |
| 代码 |
输出类型（负载电阻RL） |
X
0
1
2
3
4
5
8 |
无输出
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ)
特殊规格 |
| ⑥报警点数（继电器接点输出） |
| 代码 |
报警限数 |
X
1
2
3
4 |
无输出
1限报警
2限报警
3限报警
4限报警 |
| ⑦通讯输出 |
| 代码 |
通讯接口（通讯协议） |
X
D1
D2
D3 |
无输出
RS-485通迅接口（Modbus）
RS232通迅接口（Modbus）
RS232C打印接口 |
⑨供电电源 |
| 代码 |
电压范围 |
A
D |
AC/DC 100-240V(50/60Hz)
DC 20-29V |
| ⑧馈电输出 |
⑩备注 |
| 代码 |
馈电输出（输出电压） |
代码 |
附加功能（无可省略） |
X
1P
2P |
无输出
1路馈电输出
2路馈电输出
如“2P（12/24）”表示第一路12V，
第二路24V馈电输出。 |
Q |
加、减、乘、除运算功能 |
|
| 备注： |
1、选型时请根据接线图来选择功能，由于尺寸小的仪表接线端子少带不了全功能，有的功能在同组端子上只能选择其中一种功能。
2、规格尺寸为F型的仪表不带RS232C打印接口
3、规格尺寸为D、E型的仪表，接线端子25~36间如有带报警功能，继电器触点容量为AC125V/0.5A、
DC24V/0.5A，其它规格尺寸的仪表继电器触点容量为AC220V/2A、DC24V/2A。
4、在写型号时必须完整，没有选到的功能项不能省略,必须用“X”补上。
例1：NHR-5200A-55/55-0/0/4/X/2P(24/24)-A
例2：NHR-5200C-27/27-0/X/X/D1/X-A-Q（加法运算）。 |
