| 概述 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
|
NHR-5600系列流量积算控制仪针对现场温度、压力、流量等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，适用于液体、一般气体、过热蒸汽、饱和蒸汽等的流量积算测量控制。
双屏LED数码显示，具有极宽的显示测量范围，可显示整五位的瞬时流量测量值、温度/压力补偿测量值、流量（差压、频率）测量值等，及整十一位的流量累积测量值，0.2％级测量精度。 具备37种信号输入功能，可配接各种差压信号（孔板装置）、线性信号（电磁流量计）及脉冲信号（涡街流量计），可自由选择多种补偿方式（温度补偿、压力补偿、温压补偿等） 采用查表法进行密度补偿，可全自动对过热蒸汽、饱和蒸汽进行精度极高的积算控制，内置多种流量积算公式，适应各测量场合，带流量系数K自动演算功能 简单的容错功能：温度、压力补偿测量信号异常时，用对应的手动设定值进行补偿运算 特殊设计的WDT电路、上电复位电路和断电数据保护电路确保仪表通电运行正常；内置33V干电池，断电数据不丢失，断电数据保护不用后备电源，保护时间不低于3年 可对测量介质进行定量/批量控制(带启动、停止、清零功能) 可带两路模拟量变送输出。 支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。 仪表可带RS232C打印功能，具有手动、定时、报警打印功能。 带DC24V馈电输出，为现场变送器配电。 输入、输出、电源、通讯相互之间采用光电隔离技术。 参数设定密码锁定，参数设置断电永久保存，具备参数恢复出厂设定功能。 |

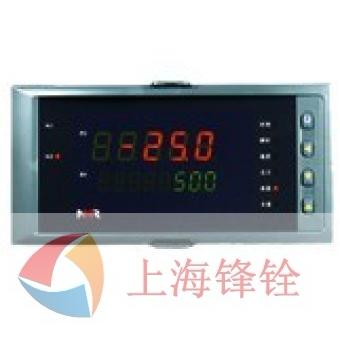

||||||||||||||||||||||||||||||||||||||||||||||||||||
| 仪表面板 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
| 参数功能 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
| 注：以上参数为仪表全部参数，如果不是全功能仪表，则未选功能所对应的参数将不予显示。 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| 仪表接线图 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
| 仪表选型 | ||||||||||||||||||||||||||||||||||||||||||||||||||||
| NHR-5600□-□/□/□-□/□/□/□/□( )-□-( ) ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑾ |
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||
| 备注： | ||||||||||||||||||||||||||||||||||||||||||||||||||||
|
1、选型中③、④项输入分度号选择“X”无输入分度号时，表示无补偿流量积算控制仪。
2、选型时请根据接线图来选择功能，由于尺寸小的仪表接线端子少带不了全功能，有的功能在同组端子上只能选择其中一种功能。 3、在写型号时必须完整，没有选到的功能项不能省略，必须用“X”补上。 例1：NHR-5600A-27/X/X-0/X/2/X/X-A(无补偿) 例2：NHR-5600A-27/27/14-0/X/2/D1/X-A(温压补偿) 4、压力补偿通道输入类型只选择电压或者电流信号；流量通道输入类型只选择电压、电流或者脉冲输入，其中脉冲输入只针对流量通道选择。 5、如涡街流量计需使用配电功能，可将第二路变送输出作为配电功能，此时第二路变送输出无效。 6、脉冲信号输入时,仪表不能选择第二路变送输出。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
