NHR-5300系列人工智能PID调节器商品描述：

概述

NHR-5300系列人工智能PID调节器采用微分先行的控制算法,带有外给定和阀位控制功能。可与各类传感器、变送器配合使用，实现对温度、压力、液位、容量、速度等物理量的测量显示，并配合各种执行器对电加热设备和电磁、电动阀进行PID调节和控制、报警控制、数据采集等功能。

双屏LED数码显示，且带有光柱模拟指示功能(0～100％)。

具备36种信号输入功能，可任意选择输入信号类型；0.2％级测量精度。

具备“上下限报警”、“偏差报警”、“LBA报警”、“闪烁报警”等报警功能，带LED报警灯指示。

可带一路PID控制输出和一路模拟量变送输出，具有电流、电压、SSR驱动、单/三相可控硅过零触发、继电器接点等输出控制方式可选择。

带PID参数自整定功能，控制输出手动/自动无扰切换功能，控制准确且无超调。

支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。

仪表可带RS232C打印功能，具有手动打印、定时打印、报警打印等功能。

带DC24V馈电输出，为现场变送器配电。

输入、输出、电源、通讯相互之间采用光电隔离技术。

具备多种外形尺寸及样式供用户选择。

参数设定密码锁定、参数设置断电永久保存，具备参数恢复出厂设定功能。

仪表面板

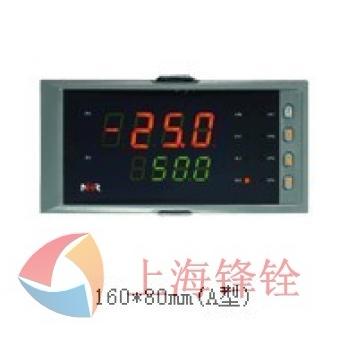

160*80mm(A型)	80*160mm(B型)	96*96mm(C型)	96*48mm(D型)	48*96mm(E型)


160*80mm(K型)	80*160mm(L型)	96*96mm(M型)	72*72mm(F型)	48*48mm(H型)

仪表选型

NHR-5310□-□/

-□/□/□/□/□( )-□-( )
单路控制 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧    ⑨  ⑩
NHR-5320□-□/□-□/□/□/□/□( )-□-( )
外给定控制① ② ③ ④ ⑤ ⑥ ⑦ ⑧    ⑨  ⑩
NHR-5330□-□/□-□/□/□/□/□( )-□-( )
阀位控制 ① ② ③ ④ ⑤ ⑥ ⑦ ⑧    ⑨  ⑩

①规格尺寸		②第一路(测量)输入分度号/③第二路(阀位反馈或外给定)输入分度号
代码	宽高深	代码	分度号（测量范围）
A B C D E F H K L M	16080110mm（横式） 80160110mm（竖式） 9696110mm（方式） 9648110mm（横式） 4896110mm（竖式） 7272110mm（方式） 4848110mm（方式） 16080110mm（横式/光柱） 80160110mm（竖式/光柱） 9696110mm（方式/光柱）	X 00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55 56	无输入信号热电偶B(400～1800℃) 热电偶S(0～1600℃) 热电偶K(0～1300℃) 热电偶E分度(0～1000℃) 热电偶T分度(-200.0～400.0℃) 热电偶J分度(0～1200℃) 热电偶R分度(0～1600℃) 热电偶N分度(0～1300℃) 热电偶F2分度(700～2000℃) 热电偶Wre3-25分度(0～2300℃) 热电偶Wre5-26分度(0～2300℃) 热电阻Cu50(-50.0～150.0℃) 热电阻Cu53(-50.0～150.0℃) 热电阻Cu100(-50.0～150.0℃) 热电阻Pt100(-200.0～650.0℃) 热电阻BA1(-200.0.0～600.0℃) 热电阻BA2（-200.0～600.0℃）线性电阻0～400Ω(-1999～9999) 远传电阻0-350Ω (-1999～9999) 远传电阻30-350Ω (-1999～9999) 0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) -20～20mV (-1999～9999) -100～100mV (-1999～9999) 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V (-1999～9999) 0～10V (-1999～9999)(不可切换) 0～10mA开方 (-1999～9999) 4～20mA开方 (-1999～9999) 0～5V开方 (-1999～9999) 1～5V开方 (-1999～9999) 全切换特殊规格
④控制输出（OUT1）
代码	输出类型（负载电阻RL）
0 1 2 3 4 5 K1 K3 K4 K5 K6 8	4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 继电器接点输出单相可控硅过零触发脉冲输出固态继电器驱动电压输出双向可控硅通断输出三相可控硅过零触发脉冲输出特殊规格
⑤变送输出（OUT2）
代码	输出类型（负载电阻RL）
X 0 1 2 3 4 5 8	无输出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 特殊规格
⑥报警输出（继电器接点输出）
代码	报警限数
X 1 2 3 4	无输出 1限报警 2限报警 3限报警 4限报警
⑦通讯输出/外部事件接入		⑧馈电输出
代码	通讯接口/数字量输入接口	代码	馈电输出（输出电压）
X D1 D2 D3 Y1 Y2 Y3	无输出 RS-485通迅接口（Modbus） RS232通迅接口（Modbus） RS232C打印接口外部事件输入1（强制手动）外部事件输入2 外部事件输入3	X 1P 2P	无输出 1路馈电输出 2路馈电输出如“2P（12/24）”表示第一路12V，第二路24V馈电输出。
⑨供电电源		⑩备注（无可省略）
代码	电压范围
A D	AC/DC 100-240V(50/60Hz) DC 20-29V

备注：

1、选型时请根据接线图来选择功能，由于尺寸小的仪表接线端子少带不了全功能，有的功能在同组端子上只能选择其中一种功能。
2、规格尺寸为F型的仪表不带RS232C打印接口，规格尺寸为H型的仪表只能做单路控制。
3、规格尺寸为D、E型的仪表,接线端子25~36间如有带报警功能,继电器触点容量为AC125V/0.5A、DC24V/0.5
A，规格尺寸为H型的仪表继电器容量一样，其它规格尺寸的仪表继电器触点容量为AC220V/2A、DC24V/2A。
4、当仪表选择K5控制输出功能时(正、反转输出)，报警输出最多只能选择2限报警。
5、当型号NHR-5310/5320控制输出选择K1时指单个继电器接点输出
当型号NHR-5330控制输出选择K1时指继电器正反转接点输出
6、在写型号时必须完整，没有选到的功能项不能省略，必须用“X”补上。
例1：NHR-5310A-14/X-0/0/2/X/X-A(单路控制)
例2：NHR-5320A-14/27-K1/0/2/D1/X-A(外给定控制)
例3：NHR-5330A-14/27-0/0/2/Y1/X-A(阀位反馈控制)
例4：NHR-5330A-14/27-K1/0/2/D1/X-A(阀位反馈输入正反转控制输出)
例5：NHR-5330A-14/X-K1/X/2/X/X-A(无阀位反馈输入正反转控制输出)
