NHR-5400系列60段PID自整定调节器商品描述：

概述

NHR-5400系列60段PID自整定调节器主要针对现场温度信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，适用于需要进行高精度多段曲线程序升/降温控制的系统(如啤酒发酵，窑炉升温等)。
具备36种信号输入功能，可任意选择输入信号类型；0.2％级测量精度。
具备“上下限报警”、“偏差报警”、“LBA报警”、“闪烁报警”等报警功能，带LED报警灯指示。
PID控制曲线多达60段，曲线可任意组合，并通过面板按键实现手动“启动”、“停止”、“清零”、“步进”等功能。
仪表掉电时,可实现测量值跟踪功能。
可带一路PID控制输出和一路模拟量变送输出，具有电流、电压、SSR驱动、单/三相可控硅过零触发、继电器接点等多种输出控制方式。
带PID参数自整定功能，控制输出手动/自动无扰切换功能，控制准确且无超调。
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
仪表可带RS232C打印功能，具有手动打印、定时打印、报警打印等功能。
带DC24V馈电输出，为现场变送器配电。
输入、输出、电源、通讯相互之间采用光电隔离技术。
具备多种外形尺寸及样式供用户选择。
参数设定密码锁定、参数设置断电永久保存，具备参数恢复出厂设定功能。

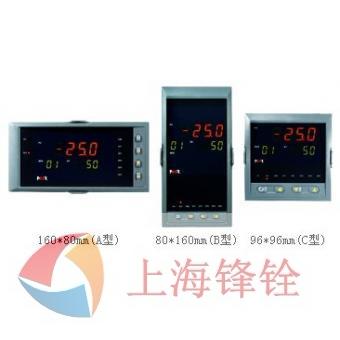

仪表面板


160*80mm(A型)	80*160mm(B型)	96*96mm(C型)

参数功能

注：以上参数为仪表全部参数，如果不是全功能仪表，则未选功能所对应的参数将不予显示。

仪表接线图

规格尺寸为A、B、C型接线图
注：横竖式仪表后盖接线端子方向不一样，见示意图1。

图一

仪表选型

NHR-5400□-□-□/□/□/□/□( )-□-( )
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨

①规格尺寸		②第一路（测量）输入分度号
代码	宽高深	代码	分度号（测量范围）
A B C	16080110mm（横式） 80160110mm（竖式） 9696110mm（方式）	00 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 55 56	热电偶B(400～1800℃) 热电偶S(0～1600℃) 热电偶K(0～1300℃) 热电偶E分度(0～1000℃) 热电偶T分度(-200.0～400.0℃) 热电偶J分度(0～1200℃) 热电偶R分度(0～1600℃) 热电偶N分度(0～1300℃) 热电偶F2分度(700～2000℃) 热电偶Wre3-25分度(0～2300℃) 热电偶Wre5-26分度(0～2300℃) 热电阻CU50(-50.0～150.0℃) 热电阻CU53(-50.0～150.0℃) 热电阻CU100(-50.0～150.0℃) 热电阻PT100(-200.0～650.0℃) 热电阻BA1(-200.0.0～600.0℃) 热电阻BA2（-200.0～600.0℃）线性电阻0～400Ω(-1999～9999) 远传电阻0-350Ω (-1999～9999) 远传电阻30-350Ω (-1999～9999) 0～20mV (-1999～9999) 0～40mV (-1999～9999) 0～100mV (-1999～9999) -20～20mV (-1999～9999) -100～100mV (-1999～9999) 0～20mA (-1999～9999) 0～10mA (-1999～9999) 4～20mA (-1999～9999) 0～5V (-1999～9999) 1～5V (-1999～9999) -5～5V (-1999～9999) 0～10V (-1999～9999)(不可切换) 0～10mA开方 (-1999～9999) 4～20mA开方 (-1999～9999) 0～5V开方 (-1999～9999) 1～5V开方 (-1999～9999) 全切换特殊规格
③控制输出1（OUT1）
代码	输出类型（负载电阻RL）
0 1 2 3 4 5 K1 K3 K4 K5 K6 8	4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 继电器接点输出可控硅过零触发脉冲输出固态继电器驱动电压输出双向可控硅通断输出三相可控硅过零触发脉冲输出特殊规格
④变送输出2（OUT2）
代码	输出类型（负载电阻RL）
X 0 1 2 3 4 5 8	无输出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω) 0-10V(RL≥4KΩ) 特殊规格
⑤报警输出（继电器接点输出）
代码	报警限数
X 1 2 3 4	无输出 1限报警 2限报警 3限报警 4限报警
⑥通讯输出/外部事件输入
代码	通讯接口/数字量输入接口
X D1 D2 D3	无输出 RS-485通迅接口（Modbus） RS232通迅接口（Modbus） RS232C打印接口
⑦馈电输出
代码	馈电输出（输出电压）
X 1P 2P	无输出 1路馈电输出 2路馈电输出如“2P（12/24）”表示第一路12V，第二路24V馈电输出。
⑧供电电源
代码	电压范围
A D	AC/DC 100-240V(50/60Hz) DC 20-29V
⑨备注（无可省略）

备注：

1、选型时请根据接线图来选择功能，由于尺寸小的仪表接线端子少带不了全功能，有的功能在同组端子上只能选择其中一种功能。
2、在写型号时必须完整，没有选到的功能项不能省略，必须用“X”补上。
例1：NHR-5400A-55-0/0/2/X/1P(24)-A；
例2：NHR-5400C-27-K3/X/X/D1/X-A
