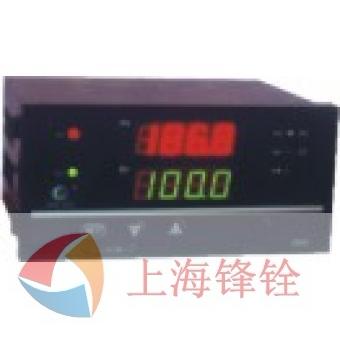

HR-WP-X系列模糊PID自整定调节器/温控器_PID调节仪/调节器_智能数显仪表

商品描述：
相关商品

HR-WP-X系列模糊PID自整定调节器/温控器商品描述：

主要特点：

  模糊PID自整定调节器/温控器采用了人工智能模糊控制；提高了采样速率（250ms）、运算精度、控制精度（一般优于0.2％FS）；在外给定基础上采用微分先行的控制方式有效的抑制了对象的扰动问题；
  可随意改变仪表的输入信号类型。采用最新无跳线技术，只需设定仪表内部参数，即可将仪表从一种输入信号改为另一种输入信号；
  可分别带一路PID控制输出及一路变送输出，可适用于各种测量控制场合，可实现手/自动无扰动切换。
  可带串行通信输出，可与各种带串行输入/输出的设备进行双向通信组成网络控制系统；采用标准MODBUS RTU通信协议；
  集数字仪表与模拟仪表于一体，可对测量值及控制目标值（或输出量）进行数字量显示，并同时对测量值及控制目标值（或输出量）进行相对模拟量显示，显示方式为双LED数码显示+双光柱模拟量显示。

技术指标

输入信号	热电偶： K、E、S、B、J、T；冷端温度自动补偿范围0～50℃，补偿准确度±1℃。热电阻： Pt100、Cu50；引线电阻补偿范围≤15Ω。直流电压：0～5V、1～5V；直流电流：0～10mA、4～20mA。输入阻抗：电压信号Ri≥250KΩ。
输出信号	模拟量输出：DC 0～10mA输出（负载电阻≤750Ω） DC 4～20mA输出（负载电阻≤500Ω） DC 0～5V输出（负载电阻≥250KΩ） DC 1～5V输出（负载电阻≥250KΩ）开关量输出：继电器控制输出─继电器ON/OFF带回差。AC220V/1A，DC24V/3A （阻性负载）可控硅控制输出─SCR（可控硅过零触发脉冲）输出，光电隔离，400V/0.5A 固态继电器控制输出--SSR（固态继电器控制信号）输出，光电隔离，6～24V/30mA 双向可控硅无触点开关输出─SOT输出，光电隔离，400V/7A 通讯输出：接口方式─标准串行双向通讯接口：光电隔离，RS-485，RS-232等波特率─1200～9600bps 内部自由设定采用标准MODBUS RTU通信协议馈电输出：DC24±1V，负载电流≤30mA
特性	测量精度：±0.5%FS或0.2%FS 分辨率：±1字测量范围：-1999～9999字显示方式：-1999～9999字测量值显示 -1999～9999字设定值显示 -1999～9999字控制目标值显示 0～100%输出量显示双LED+双光柱显示发光二极管工作状态显示温度补偿：0～50℃数字式温度自动补偿参数设定·面板轻触式按键数字设定 ·参数设定值断电后永久保存 ·参数设定值密码锁定保护方式·输入回路断线报警（热电偶或电阻输入时），继电器输出状态LED指示 ·输入超/欠量程报警 ·电源欠压自动复位 ·工作异常自动复位（Watch Dog）
使用环境	环境温度：0～50℃ 相对湿度：≤85%RH ·避免强腐蚀性气体供电电压：常规型 AC220V%（50Hz±2Hz线性电源）特殊型 AC90V～265V-开关电源 DC24V±2V-开关电源功耗：≤5W（AC220V线性电源供电） ≤4W（AC90～265V开关电源供电）

HR-WP-X D/TD805系列（横式）
S/TS805系列（竖式）仪表外形

仪表尺寸宽×高×深：160×80×140mm 宽×高×深：80×160×140mm 开孔尺寸

单位：mm

重量

·常规型：700g ·特殊型：500g

接线图

备注特殊订货与本接线图不同之处，以随机接线图为准。（竖式与上接线图一致，但方向不一样，竖式仪表向左逆时针旋转90℃，竖式光柱向右顺时针旋转90℃。）不同功能在同一端子的，只能选其中一种功能。 HR-WP-X D905系列 D705系列仪表外形

外形尺寸宽×高×深：96×96×105mm 宽×高×深：72×72×105mm 开孔尺寸

单位：mm

单位：mm 接线图

D905系列

D705系列

WP-X D405系列 S405系列仪表外形

外型尺寸宽×高×深：96×48×105mm 宽×高×深：48×96×105mm 开孔尺寸

单位：mm

接线图

备注特殊订货与本接线图不同之处，以随机接线图为准。（竖式与上接线图一致，但方向不一样，竖式仪表向左逆时针旋转90℃。）不同功能在同一端子的，只能选其中一种功能。 HR-WP-X D105系列仪表外形

外形尺寸宽×高×深：48×48×105mm 开孔尺寸

单位：mm 重量 ·常规型：350g 接线图

备注特殊订货与本接线图不同之处，以随机接线图为准。不同功能在同一端子的，只能选其中一种功能。

HR-WP系列模糊PID自整定调节器/温控器型谱表

型号										说明
HR-WP-X	□	-□	□	□	-□	-□	□	-□	□	模糊PID自整定调节器/温控器
外形尺寸	D105 D405 S405 D705 D805 S805 D905									48×48mm 96×48mm（横式） 48×96mm（竖式） 72×72mm 160×80mm（横式） 80×160mm（竖式） 96×96mm
通讯方式		□								参见“通讯方式”
控制输出方式			□							参见“输出方式”
变送输出方式				□						参见“输出方式”（D105无此功能）
输入类型					□					参见“输入类型”
第一报警方式						N H L				无报警（可省略）上限报警（只能选其中一种报警方式）下限报警
第二报警方式							N H L G A D			无报警（可省略）上限报警下限报警偏差内报警（只能选其中一种报警方式）偏差外报警 LBA报警
馈电输出								P		一路DC24V输出
供电方式									T W A	AC90～265V（开关电源）供电 DC24V（开关电源）供电 AC220V供电（线性电源）
测量精度									B	0.5％FS±1字(可省略) 0.2％FS±1字(请注明)

HR-WP系列模糊PID自整定调节器/温控器型谱表

型号										说明
HR-WP-X	□	-□	□	□	-□	-□	□	-□	□	光柱显示模糊PID自整定调节器/温控器
外形尺寸	TD805 TS805									160×80mm（横式） 80×160mm（竖式）
通讯方式		□								参见“通讯方式”
控制输出方式			□							参见“输出方式”
变送输出方式				□						参见“输出方式”
输入类型					□					参见“输入类型”
第一报警方式						N H L				无报警（可省略）上限报警（只能选其中一种报警方式）下限报警
第二报警方式							N H L G A D			无报警（可省略）上限报警下限报警偏差内报警（只能选其中一种报警方式）偏差外报警 LBA报警
馈电输出								P		一路DC24V输出
供电方式									T W A	AC90～265V（开关电源）供电 DC24V（开关电源）供电 AC220V供电（线性电源）
测量精度									B	0.5％FS±1字(可省略) 0.2％FS±1字(请注明)

输入类型：SL0=36为全切换(特殊型号或要求的，请提供分度号或参考标准，订货时说明)

代码	分度号	测量范围	代码	分度号	测量范围
00	B	400～1800℃	12	BA1	-199.9～600℃
01	S	0～1600℃	13	BA2	-199.9～600℃
02	K	0～1300℃	14	保留	保留
03	E	0～1000℃	15	保留	保留
04	T	-199.9～400.0℃	16	30～350Ω	-1999～9999字
05	J	0～1200℃	17	0～20mA	-1999～9999字
06	保留参数	保留参数	18	0～10mA	-1999～9999字
07	保留参数	保留参数	19	4～20mA	-1999～9999字
08	Wre3-25	0～2300℃	20	0～5V	-1999～9999字
09	Cu50	-50.0～150.0℃	21	1～5V	-1999～9999字
10	Cu100	-50.0～150.0℃	28	特殊信号	-1999～9999字
11	Pt100	-199.9～650.0℃	36	信号全切换
