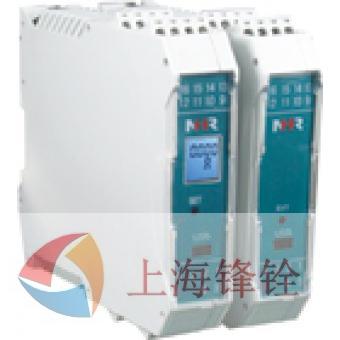

NHR-D4系列智能电量变送器商品描述：

概述

本产品采用全隔离技术，可直接采集交流电压、电流信号，可测量工频、电压、电流以及相位差和单相、三相平衡功率；采用专用的集成芯片，抗干扰能力强，稳定性高；通过编程器可在线修改显示量程，变送输出范围；带有液晶显示功能；具备RS485接口通迅功能，采用标准MODBUS RTU协议与上位机连接可构成数据采集系统及控制系统。

接线图

三相平衡负载测量时，接线方法如下：

单相负载测量时，接线方法如下：

结构外型图

技术参数

输入
输入信号	交流0～600V输入，600V以上由电压互感器转换为满量程为100V的电压输入
	交流0～5A输入，5A以上由电流互感器转换为满量程为5A的电流输入
输出
输出信号	4-20mA，0-10mA，0-20mA，1-5V，0-5V
输出负载	电流型≤500Ω，电压型≥250KΩ
通讯	MODBUS-RTU协议，RS-485传输距离≤1000米，RS-232传输距离≤10米
电源
电源	DC24V(±10%)，AC100-265V 50/60Hz
功耗	≤5W
其它参数
耐压强度 (输入/输出/通讯之间)	≥1000V.AC 1分钟
绝缘阻抗 (输入/输出/通讯之间)	≥100MΩ
工作温度	0～50℃
相对湿度	≤85%RH
安装方式	35mmDIN导轨安装
安装尺寸	22.5110115mm(宽高深)
测量精度	0.3%FS±1字
响应时间	≤1S
重量	约150克

仪表选型

					6	7		8		9
D4系列智能电量变送器 NHR-D4				-	□	□	-	□	-	□
位	规格		注释		\| ↓ X Y	\| \| \| \| \| \| \| \| \| \| \| \| \| ↓ □		\| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| ↓ □		\| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| ↓ A D
6	<显示方式>
	无显示
	液晶显示
7	<输入>(从列表中选择代码)
	代码	类型
	A	交流电流
	V	交流电压
	COS	功率因素
	HZ	工频周波
	W0	无功功率
	W1	单相功率
	W3	三相平衡功率
8	<输出>(从列表中选择代码)
	代码	类型
	0	4-20mA
	1	1-5V
	2	0-10mA
	3	0-5V
	4	0-20mA
	D1	RS-485通讯(Modbus)
	D2	RS-232通讯(Modbus)
9	<电源>
	AC100-265V 50/60Hz
	DC24V（±10%）
