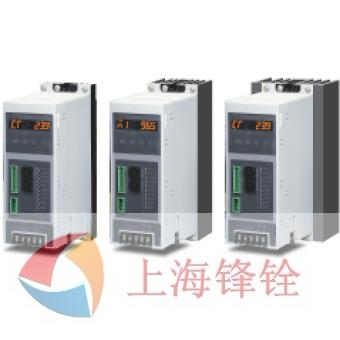

THV-A1 型系列产品的电流调节范围分布在20A~100A，是设计紧凑的多功能单相电力调节器（可控硅装置）。 具有定电压控制（标准功能）、定电流控制（可选）、定功率控制（可选）功能，对于像贵金属加热器（铂金、钼）、kanthal发热体・炭化珪加热器等电阻值因温度变化而变化的加热器，也可实现相关恒定控制。 此外，还有非线性负载的加热器断线检测功能（可选）、通信功能（可选）等。 用户可根据需要，追加各种功能。
特 点
单相功率调节器"THV-A1"可选择恒定电压控制、恒定电流控制(可选)、恒定功率控制(可选)，适用于高温控制的贵金属类加热器、超KANTHAL加热器、碳化硅系列加热器等电阻值随温度变化的加热器。
此外，通过加供选功能的加热器断线警报功能或串行通信功能等，可构筑高安全性的管理系统。
型 名
规 格
规格代码
型号格式
（高性能单相功率 调节 器）
ＴＨV-A
1
PZ
□
-□
*□
□
□
□
□
□
电源电压 ※1
AC 200～240V
1
控制方式
相位控制 / 零交叉控制（出厂时：相位控制）
---
PZ
额定电流
AC 20A
AC 30A
AC 45A
AC 60A
AC 80A
AC 100A
AC 150A
AC 200A------
------
------
------
------
------
------
------020
030
045
060
080
100
150
200
输入信号
※1DC 0～5V
DC 0～10V
DC 1～5V
DC 0～20mA
DC 4～20mA-----------
-----------
-----------
-----------
-----------4
5
6
7
8
输出模式
※2标准＋恒定电压控制 ( 无加热器断线警报 )
标准＋恒定电压控制＋恒定电流控制
( 加热器断线警报、晶闸管故障警报、
存储区域、 电流限幅、过电流警报 )
标准＋恒定电压控制＋恒定功率控制
( 加热器断线警报、晶闸管击穿警报、
存储区域、 电路限幅、过电流警报 )
---------------
---------------
---------------
6
E
W
速熔 保险丝
无 速熔 保险丝
内置 速熔 保险丝-------------------
-------------------Ｎ
F
警报输出
无警报输出
警报输出 2 点-----------------------
-----------------------N
A
散热片温度检
测功能 / 对应非线
性电阻加热器
断线功能
※3无功能
带散热片温度检测功能
带对应非线性电阻加热器断线功能
输出模式的代码为“ E ”或“ W ”时可以指定 带散热片温度检测功能
+ 带对应非线性电阻加热器断线功能
※ 输出模式的代码为“ E ”或“ W ”时可以指定--------------------------
--------------------------
--------------------------
--------------------------
N
A
B
C
通信功能
无通信功能
RS-422A
RS-485-----------------------------
-----------------------------
-----------------------------N
4
5
零部 件
※4, ※5设定器 ( 电位器 、 旋钮 、 刻度盘 )1 个 + 带输入插头 ( 针端 )
设定器 ( 电位器 、 旋钮 、 刻度盘 )2 个 + 带输入插头 ( 针端 )
带输入插头 ( 针端 )
带警报输出插头 ( 针端 )---------------------------------
---------------------------------
---------------------------------
----------------------------------1
-2
-9
-B
※1
组内可以切换输入信号。接点输入为接收来自插头的输入，请指定零部件中插头（ -1 ， -2 ， -9 中的某个）。 。
组 1
DC 0～20mA
DC 4～20mA
DC 0～5V
DC 1～5V
脉冲电压 DC 0/12V
无电压接点
组 2
DC 0～10V
脉冲电压 DC 0/12V
脉冲电压 DC 0/24V
无电压接点
※2
标准的输出模式为输入 - 相位角比例、输入 - 电压比例、输入 - 电压平方比例、电压平方反馈。
※3
在 150A 、 200A 型号中散热片温度检测为标配功能，指定代码为“ A ”或“ C ”。
※4
设定器分为 外部斜率设定器、外部手动设定器、二位置控制时的上限用 / 下限用外部设定器。
（如果是在外部同时进行斜率设定 / 手动设定的场合、或进行二位置控制时的上限用 / 下限用设定的场合，需要 2 个设定器。
※5
可指定两种以上零部件。 （如： -1-B ： 1 个设定器・带输入插头 ( 针端 ) 、
・带输入插头 ( 针端 ) 、带警报输出用插头（针端））
不能同时指定 -1 ・ -2 ・ -9 。
