NHR-6610R系列液晶热(冷)量积算记录仪(配套型)商品描述：

概述

NHR-6610R系列液晶热(冷)量积算记录仪(配套型)，设计上采用高性能ARM微处理器和24位高速 A/D，3.5英寸128*64高分辨率点阵式白底黑字液晶显示器，对现场温度、压力、流量等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，适用于水暖等供热系统及空调计量热交换系统，对传热、传质实现在线计量，从而为企业能源管理、能源消耗计量、技术经济提供依据。
★万能信号输入，可输入直流电流、直流电压、毫伏、热电阻、热电偶、频率等信号；0.2级测量精度。
★带各种流量计算模型。可配涡街、孔板、喷嘴、电磁以及V锥等多种流量计使用。
★仪表具有贸易结算功能，可设置小流量补足、停电补足、以及流量付费功能，解决供需双方贸易结算纠纷。
★具有信号断线补偿功能，解决现场温度传感器、压力传感器发生故障造成的流量缺失。
★具有累积流量年、月、日报表功能；停电\上电记录功能、总掉电时间和总掉电次数记录功能，防止用户停电窃汽。
★具有断电保护功能，FLASH存储器保存设置参数和历史数据，断电后数据永久保存。采用硬件时钟，掉电后也能准确运行。
★支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
★支持RS232C打印功能，具有手动打印、定时打印功能。
★带DC24V馈电输出，为现场变送器配电。

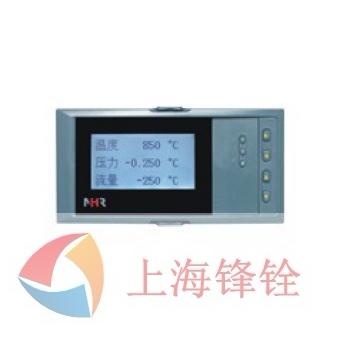

仪表面板


160*80mm(A型)	80*160mm(B型)	96*96mm(C型)

	①显示面板 ②确认键显示通道切换键时标切换键 ③光标下移键 ④光标上移键 ⑤光标左移键 ⑥光标右移键

简易画面指示　

测量显示一屏画面	测量显示二屏画面

注1：接线图中在同一组端子标有不同功能的，只能选择其中一种功能。
如RS485和RS232在同一组接线端子上，只能选择一种。

注2：横竖式仪表后盖接线端子的方向不一样，见示意图1

仪表选型

①规格尺寸		②报警输出
代码	宽高深	代码	报警通道（继电器接点输出）
A B C	16080110mm（横式） 80160110mm（竖式） 9696110mm（方式）	2	2限报警
③供电电源		④变送输出
代码	电压范围	代码	输出通道
A D	AC/DC 100～240V(AC/50-60Hz) DC 20～29V	1	1路变送输出
⑤通讯输出		⑥馈电输出
代码	通讯接口	代码	馈电输出（输出电压）
X D1 D2 D3 Y	无输出 RS-485通讯接口（Modbus RTU） RS232通讯接口（Modbus RTU） RS232C打印接口启动、停止、清零	1P	1路馈电输出如“2P（12）”表示馈电输出12V。

备注：
1、流量通道输入类型只选择电压、电流或者频率输入
2、仪表型号举例：
例1：NHR-6610R-B-2-A-1-D1-1P(4～20mA输入，4～20mA输出)
含义：热量积算记录仪，80*160*110mm的规格尺寸，2限报警输出，AC100～240V供电，1路变送输出，RS485通讯输出，1路馈电输出。
输入信号类型(订货时请在选型后备注信号类型)

信号类型	量程范围	信号类型	量程范围
B S K E T J R N F2 Wre3-25 Wre5-26 Cu50 Cu53	400～1800℃ -50～1600℃ -100～1300℃ -100～1000℃ -100.0～400.0℃ -100～1200℃ -50～1600℃ -100～1300℃ 700～2000℃ 0～2300℃ 0～2300℃ -50.0～150.0℃ -50.0～150.0℃	Cu100 Pt100 BA1 BA2 0～400Ω 0～20mV 0～100mV 0～20mA 0～10mA 4～20mA 0～5V 1～5V 频率F	-50.0～150.0℃ -200.0～650.0℃ -200.0～600.0℃ -200.0～600.0℃ -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 0～10KHZ
