NHR-6100R系列无纸记录仪(配套型)商品描述：

概述

NHR-6100R系列无纸记录仪(配套型)集显示、控制、记录、远传等多种功能于一身，可以采集、保存、分析各种工业过程中的重要数据，主要应用在治金、石油、化工、建材、造纸、食品、制药等各种工业现场。
★3路万能信号输入，可输入直流电流、直流电压、毫伏、热电阻、热电偶等信号；0.2％级测量精度。
★具有模拟量变送输出与继电器接点输出可选。
★支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
★支持RS232C打印功能，具有手动打印、定时打印功能。
★带DC24V馈电输出，为现场变送器配电。
★输入、输出、电源、通讯相互之间采用光电隔离技术。

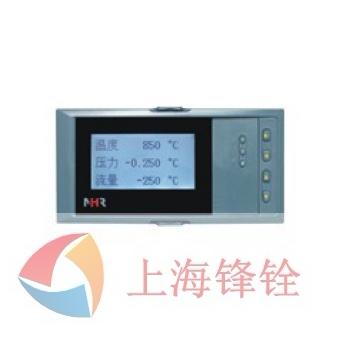

仪表面板


160*80mm(A型)	80*160mm(B型)	96*96mm(C型)

	①显示面板 ②确认键显示通道切换键时标切换键 ③光标下移键 ④光标上移键 ⑤光标左移键 ⑥光标右移键

简易画面指示　

注1：接线图中在同一组端子标有不同功能的，只能选择其中一种功能。
如RS485和RS232在同一组接线端子上，只能选择一种。

注2：横竖式仪表后盖接线端子的方向不一样，见示意图1

仪表选型

NHR-61□R-□-□-□-□
无纸记录仪 ① ② ③ ④ ⑤

①输入通道		②规格尺寸
代码	输入通道	代码	宽高深
01 02 03	1路输入 2路输入 3路输入	A B C	16080110mm（横式） 80160110mm（竖式） 9696110mm（方式）
③报警输出（备注1）		④供电电源
代码	报警通道（继电器接点输出）	代码	电压范围
X 1 2 3 4 5 6	无输出 1限报警 2限报警 3限报警 4限报警 5限报警 6限报警	A D	AC/DC 100～240V(AC/50-60Hz) DC 20～29V
⑤附加功能(以下功能可全选，用“/”隔开，不选功能可省略)
变送输出(备注1)		通讯输出
代码	输出通道	代码	通讯接口(通讯协议)
1 2 3	1路变送输出 2路变送输出 3路变送输出	D1 D2 D3	RS-485通讯接口（Modbus RTU） RS232通讯接口（Modbus RTU） RS232C打印接口
馈电输出
代码	馈电输出（输出电压)
1P 2P	1路馈电输出 2路馈电输出如“2P（12/24）”表示第一路12V,第二路24V馈电输出。

备注：
1、变送输出与报警输出可组合，变送输出+报警输出≤6
2、仪表型号举例：
例1：NHR-6101R-A-2-A-1/D1(4～20mA输入，4～20mA输出)
含义：单路无纸记录仪，160*80*110mm的规格尺寸，2限报警输出，AC100～240V供电，1路变送输出，RS485通讯。
输入信号类型(订货时请在选型后备注信号类型)

信号类型	量程范围	信号类型	量程范围
B S K E T J R N F2 Wre3-25 Wre5-26 Cu50 Cu53 Cu100 Pt100 BA1	400～1800℃ -50～1600℃ -100～1300℃ -100～1000℃ -100.0～400.0℃ -100～1200℃ -50～1600℃ -100～1300℃ 700～2000℃ 0～2300℃ 0～2300℃ -50.0～150.0℃ -50.0～150.0℃ -50.0～150.0℃ -200.0～650.0℃ -200.0～600.0℃	BA2 0～400Ω 0～350Ω 30～350Ω 0～20mV 0～100mV 0～20mA 0～10mA 4～20mA 0～5V 1～5V 0～10V 0～10mA开方 4～20mA开方 0～5V开方 1～5V开方	-200.0～600.0℃ -9999～99999 特殊定制特殊定制 -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 特殊定制 -9999～99999 -9999～99999 -9999～99999 -9999～99999
