NHR-7620/7620R系列液晶液位容积显示控制仪/记录仪商品描述：

概述

NHR-7620/7620R系列液晶液晶<=>容积显示控制仪/记录仪可对工业现场各类规则、不规则罐体的液位进行采集、显示并转换成对应罐体的容积，适用于对各种过程参量进行监测、控制、采集等。
两路直流电流、电压信号输入；0.2级测量精度。
通过上位机软件，用户可自行对规则或不规则罐体进行数据写入，从而便捷实现高精度的液位<＝>容积显示控制。
具有模拟量变送输出和继电器触点输出。
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
支持RS232C打印功能，具有手动打印、定时打印功能。
带DC24V馈电输出，为现场变送器配电。
带USB数据转存功能和SD卡扩展功能。
输入、输出、电源、通讯相互之间采用光电隔离技术。

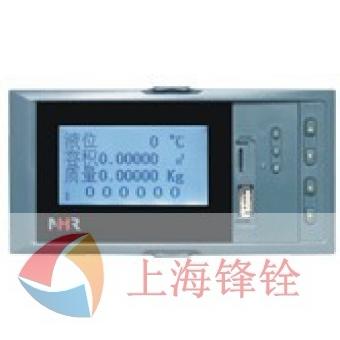

仪表面板


160*80mm(A型)	80*160mm(B型)	96*96mm(C型)
		①显示面板 ②USB、SD接口 ③确认键显示通道切换键时标切换 ④光标右移键 ⑤光标左移键 ⑥光标上移键 ⑦光标下移键

简易画面指示

接线图

注1：接线图中在同一组端子标有不同功能的,只能选择其中一种功能。如RS485和RS232在同一组接线端子上，只能选择一种。

注2：横竖式仪表后盖接线端子的方向不一样，见示意图1。

仪表选型

              NHR-762 □-□-□-□-□
液位<=>容积显示控制仪 ① ② ③ ④ ⑤
              NHR-762 □R-□-□-□-□
液位<=>容积显示记录仪 ①  ② ③ ④ ⑤

①输入通道		③报警输出（备注1）
代码	输入通道	代码	报警通道(继电器接点输出)
1 2	1路输入 2路输入	X 1 2 3 4 5 6	无输出 1限报警 2限报警 3限报警 4限报警 5限报警 6限报警
②规格尺寸
代码	宽高深
A B C	16080110mm（横式） 80160110mm（竖式） 9696110mm（方式）
		④供电电源
		代码	电压范围
		A D	AC/DC 100～240V(AC/50-60Hz) DC 20～29V
⑤附加功能(以下功能可全选，用“/”隔开，不选功能可省略)
变送输出(备注1)		通讯输出
代码	输出通道	代码	通讯接口(通讯协议)
1 2 3 4	1路变送输出 2路变送输出 3路变送输出 4路变送输出	D1 D2 D3	RS-485通讯接口（Modbus RTU） RS232通讯接口（Modbus RTU） RS232C打印接口
馈电输出
代码	馈电输出（输出电压)
1P 2P	1路馈电输出 2路馈电输出如“2P（12/24）”表示第一路12V，第二路24V馈电输出。
适用于带记录的仪表
USB转存功能		扩展功能
代码	转存功能	代码	扩展功能
U	USB卡转存（配1GB U盘）	SD	SD卡扩展（容量8GB）

备注：
1、变送输出与报警输出可组合，变送输出+报警输出≤6。
2、仪表型号举例：
例1：NHR-7621-A-X-A-1/D1(4～20mA输入，4～20mA输出)。
含义：液位<=>容积显示控制仪，160*80*110mm的规格尺寸，无报警输出，AC100～240V供电，1路变送输出，RS485通讯。
例2：NHR-7622R-C-2-A-2/2P/U(两路4～20mA输入，两路4～20mA输出)。
含义：液位<=>容积显示控制记录仪，96*96*110mm的规格尺寸，2限报警输出，AC100～240V供电，2路变送输出，2路馈电输出，USB转存功能。

输入信号类型(订货时请在选型后备注信号类型)

信号类型	0-20mA	0-10mA	4-20mA	0-5V	1-5V
负载电阻RL	全量程	全量程	全量程	全量程	全量程
信号类型	0-10V(特殊定制)	0-10mA开方	4-20mA开方	0-5V开方	1-5V开方
负载电阻RL	全量程	全量程	全量程	全量程	全量程
