NHR-7630/7630R系列液晶天然气流量积算控制仪/记录仪商品描述：

概述

NHR-7630/7630R系列液晶天然气流量积算控制仪/记录仪根据中石油最新模型（关于天然气组分的压缩因子的算法），增加了天然气体积热能的测量，使天然气测量更准确适用于贸易结算，是基于对以甲烷为主要成分的混合气体，以完全符合 SY/T6143-2004《用标准孔板流量计测量天然气流量》标准执行。借助其记录与通讯功能，还可随时调阅过程量变化的历史曲线或相关的历史数据。
万能信号输入，可输入直流电流、直流电压、毫伏、热电阻、热电偶、频率等信号；0.2级测量精度。
内置多种流量积算公式，适应各测量场合，具备流量系数K自动演算功能。
可对测量介质进行定量控制，带手/自动启动、停止、清零功能。
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议。
支持RS232C打印功能，具有手动打印、定时打印功能。
带DC24V馈电输出，为现场变送器配电。
带USB数据转存功能和SD卡扩展功能。
输入、输出、电源、通讯相互之间采用光电隔离技术。

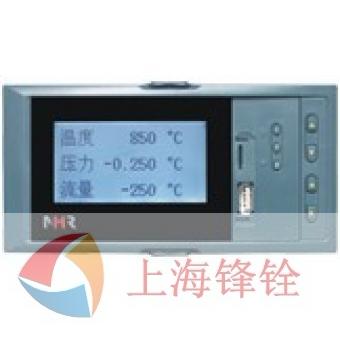

仪表面板


160*80mm(A型)	80*160mm(B型)	96*96mm(C型)
		①显示面板 ②USB、SD接口 ③确认键显示通道切换键时标切换 ④光标右移键 ⑤光标左移键 ⑥光标上移键 ⑦光标下移键

简易画面指示

测量显示一屏画面测量显示二屏画面

接线图

注1：接线图中在同一组端子标有不同功能的，只能选择其中一种功能如RS485和RS232在同一组接线端子上，只能选择一种。

注2：横竖式仪表后盖接线端子的方向不一样，见示意图1。

仪表选型

       NHR-7630 -□-□-□-□
天然气积算控制仪 ① ② ③ ④
       NHR-7630 -□R-□-□-□
天然气积算记录仪 ①  ② ③ ④

①规格尺寸		②报警输出（备注1）
代码	宽高深	代码	报警通道(继电器接点输出)
A B C	16080110mm（横式） 80160110mm（竖式） 9696110mm（方式）	X 1 2 3 4 5 6	无输出 1限报警 2限报警 3限报警 4限报警 5限报警 6限报警
③供电电源
代码	电压范围
A D	AC/DC 100～240V(AC/50-60Hz) DC 20～29V
④附加功能(以下功能可全选，用“/”隔开，不选功能可省略)
变送输出(备注1)		通讯输出
代码	输出通道	代码	通讯接口(通讯协议)
1 2 3 4	1路变送输出 2路变送输出 3路变送输出 4路变送输出	D1 D2 D3 Y	RS-485通讯接口（Modbus RTU） RS232通讯接口（Modbus RTU） RS232C打印接口启动、停止、清零
馈电输出
代码	馈电输出（输出电压)
1P 2P	1路馈电输出 2路馈电输出如“2P（12/24）”表示第一路12V，第二路24V馈电输出。
适用于带记录的仪表
USB转存功能		扩展功能
代码	转存功能	代码	扩展功能
U	USB卡转存（配1GB U盘）	SD	SD卡扩展（容量8GB）

备注：
1、变送输出与报警输出可组合，变送输出+报警输出≤6；如果仪表选择频率信号输入时，变送输出最多只能选择两路，变送输出+报警输出≤4。
2、仪表型号举例：
例1：NHR-7630-A-2-D-1/2P(三路4～20mA输入，一路4～20mA输出)。
含义：天然气流量积算控制仪，160*80*110mm的规格尺寸，2限报警输出，DC20～29V供电，1路变送输出，2路馈电输出。
例2：NHR-7630R-B-2-A-2/1P/SD(两路PT100，一路4～20mA输入，二路4～20mA输出)。
含义：天然气流量积算控制记录仪，80*160*110mm的规格尺寸，2限报警输出，AC100～240V供电，2路变送输出，1路馈电输出，Sd卡扩展功能。

输入信号类型(订货时请在选型后备注信号类型)

信号类型	量程范围	信号类型	量程范围
B S K E T J R N F2 Wre3-25 Wre5-26 Cu50 Cu53 Cu100 Pt100 BA1 BA2	400～1800℃ -50～1600℃ -100～1300℃ -100～1000℃ -100.0～400.0℃ -100～1200℃ -50～1600℃ -100～1300℃ 700～2000℃ 0～2300℃ 0～2300℃ -50.0～150.0℃ -50.0～150.0℃ -50.0～150.0℃ -200.0～650.0℃ -200.0～600.0℃ -200.0～600.0℃	0～400Ω 0～350Ω 30～350Ω 0～20mV 0～100mV 0～20mA 0～10mA 4～20mA 0～5V 1～5V 0～10V 0～10mA开方 4～20mA开方 0～5V开方 1～5V开方频率F	-9999～99999 特殊定制特殊定制 -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 特殊定制 -9999～99999 -9999～99999 -9999～99999 -9999～99999 0～10KHZ
