NHR-7700系列液晶多回路测量显示控制仪商品描述：

概述

NHR-7700系列液晶多回路测量显示控制仪针对现场温度、压力、液位、速度等各种信号进行采集、显示、控制、远传、通讯、打印等处理，构成数字采集系统及控制系统，适用于需要进行多测量点巡回检测的系统。
可选择8路或16路万能信号输入，各输入通道信号互不干扰
报警方式可选择“统一报警输出”、“16路分别报警输出”
变送输出方式可以选择“统一变送输出”、“8路分别变送输出”
仪表通信数据刷新周期2秒/16路
可同屏选择大、小字体信号显示和报警状态显示
支持RS485、RS232串行接口，采用标准MODBUS RTU通讯协议
仪表可带RS232C打印功能，具有手动打印、定时打印、报警打印功能
带DC24V馈电输出，为现场变送器配电
输入、输出、电源、通讯相互之间采用光电隔离技术

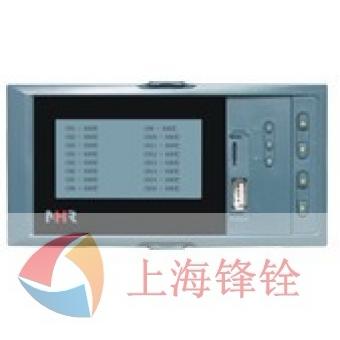

仪表面板


160*80mm(A型)	80*160mm(B型)	96*96mm(C型)
		①显示面板 ②确认键显示通道切换键时标切换 ③光标右移键 ④光标左移键 ⑤光标上移键 ⑥光标下移键

简易画面指示

四路测量画面	十六路测量画面	组态画面

接线图

A、B、C型统一报警接线图

A、B型统一变送接线图

A、B型分别报警接线图

A、B型分别变送接线图

C型分别报警接线图

C型分别变送接线图

注1：接线图中在同一组端子标有不同功能的，只能选择其中一种功能，如RS485和RS232在同一组接线端子上，只能选择一种。
注2：C型统一变送输出接线端子在1号输出端子上。

仪表选型

NHR-77 □-□-□-□-□
液晶多路测量显示控制仪 ① ② ③ ④ ⑤

①输入通道		③报警输出（备注1）
代码	输入通道	代码	报警通道(继电器接点输出)
10 20	8路输入 16路输入	X 1 2	无输出统一报警 16限分别报警
②规格尺寸
代码	宽高深
A B C	16080136mm（横式） 80160136mm（竖式） 9696136mm（方式）
		④供电电源
		代码	电压范围
		A D	AC/DC 100～240V(AC/50-60Hz) DC 20～29V
⑤附加功能(以下功能可全选，用“/”隔开，不选功能可省略)
变送输出(备注1)		通讯输出
代码	输出通道	代码	通讯接口(通讯协议)
1 2	统一变送输出 8路分别变送输出	D1 D2 D3	RS-485通讯接口（Modbus RTU） RS232通讯接口（Modbus RTU） RS232C打印接口
馈电输出
代码	馈电输出（输出电压)
1P 2P	1路馈电输出 2路馈电输出如“2P（12/24）”表示第一路12V,第二路24V馈电输出。

备注：
1、因为仪表的分别变送输出口与分别报警口是共用的,所以可按以下方式选择：
a、统一变送输出+统一报警输出
b、八路分别变送输出+统一报警输出
c、十六限分别报警输出
2、仪表选择16路输入时，不带分别变送和分别报功能。
3、NHR-7720C型仪表只能选择统一报警功能。
4、仪表型号举例：
例1：NHR-7710-A-1-A-1/D1(统一报警输出/和统一变送输出)
例2：NHR-7720-B-1-D(统一报警输出)
例3：NHR-7720-A-2-A-1P(分别报警输出)
例3：NHR-7710-C-2-A-2/D1(分别变送输出)

输入信号类型(订货时请在选型后备注信号类型)

信号类型	量程范围	信号类型	量程范围
B S K E T J R N F2 Wre3-25 Wre5-26 Cu50 Cu53 Cu100 Pt100 BA1	400～1800℃ -50～1600℃ -100～1300℃ -100～1000℃ -100.0～400.0℃ -100～1200℃ -50～1600℃ -100～1300℃ 700～2000℃ 0～2300℃ 0～2300℃ -50.0～150.0℃ -50.0～150.0℃ -50.0～150.0℃ -200.0～650.0℃ -200.0～600.0℃	BA2 0～400Ω 0～350Ω 30～350Ω 0～20mV 0～100mV 0～20mA 0～10mA 4～20mA 0～5V 1～5V 0～10V 0～10mA开方 4～20mA开方 0～5V开方 1～5V开方	-200.0～600.0℃ -9999～99999 特殊定制特殊定制 -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 -9999～99999 特殊定制 -9999～99999 -9999～99999 -9999～99999 -9999～99999
