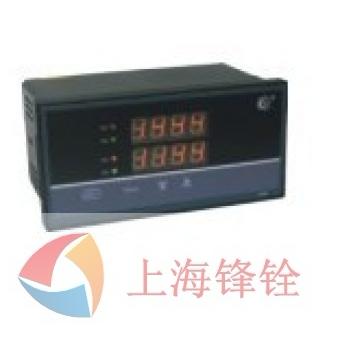

HR-WP-DC直流电压/电流显示控制仪商品描述：

商标	型号
HR-WP-DC-	XC/XS80系列		XC90系列	XC/XS40系列
仪表外形
外形尺寸	160×80×88mm（横式） 80×160×88mm（竖式）		96×96×112mm	96×48×112mm（横式） 48×96×112mm（竖式）
输入信号	直流电流变换为满度75mV的信号（电压输入0～500V）
输出方式	模拟量变送输出报警输出通讯方式	·DC 4～20mA（负载电阻≤500Ω） ·DC 1～5V（负载电阻≥250KΩ） ·DC 0～10mA（负载电阻≤750Ω） ·DC 0～5V（负载电阻≥250KΩ）继电器控制输出─继电器ON/OFF带回差。AC220V/1A DC24V/3A （阻性负载）接口方式─标准串行双向通讯接口：光电隔离，RS-485，RS-232等波特率─2400～9600bps 内部自由设定采用标准MODBUS RTU通信协议
特性	测量精度分辨率测量范围显示方式报警	±0.5%FS ±1字 -1999～9999字 0.8英寸、0.56英寸或0.28英寸高亮度LED显示 ·可选择继电器上限、下限报警输出，LED指示。
供电电源	常规型特殊型	AC90～265V（50～60Hz）—开关电源 DC24V—开关电源
工作环境	·环境温度：0～50℃ ·相对湿度：≤85%RH ·避免强腐蚀气体
开孔尺寸	单位：mm		单位：mm	单位：mm
重量	·常规型：700g ·特殊型：500g		·常规型：500g	·常规型：420g ·特殊型：350g

HR-WP-DC系列直流电压/电流显示控制仪

横式：（80系列）

备注：上图为横式接线图，竖式接线图与其一样，只是方向向右顺时针旋转90℃。特殊订货与本接线图不同之处，
以随机接线图为准。

横式：（90系列）

备注：上图为横式接线图，竖式接线图与其一样，只是方向向右顺时针旋转90℃。特殊订货与本接线图不同之处，
以随机接线图为准。

横式：（40系列）

备注：上图为横式接线图，竖式接线图与其一样，只是方向向右顺时针旋转90℃。特殊订货与本接线图不同之处，
以随机接线图为准。

HR-WP-DC系列直流电压/电流显示控制仪型谱表

型号						说明
HR-WP-DC-	□	-□	□	-□	-□	直流电压/电流显示控制仪（不带控制/报警）
外形尺寸	XC401 XS401 XC801 XS801 XC901					96×48mm(横式) 48×96mm(竖式) 160×80mm(横式) 80×160mm(竖式) 96×96mm
通讯方式	0 2 8				无通讯输出 RS-232C通讯口 RS-485通讯口
变送输出方式	0 2 3 4 5			无变送输出 4～20mA变送输出 0～10mA变送输出 1～5V变送输出 0～5V变送输出
输入类型	□		见“输入范围表”
供电方式	T W	AC90～265V(开关电源)供电 DC24V(开关电源)供电
测量精度	0.5%FS±1字(可省略)

HR-WP-DC-系列直流电压/电流显示控制仪型谱表

型号								说明
HR-WP-DC-	□	-□	□	-□	-□	□	-□	直流电压/电流表（三位式控制/报警）
外形尺寸	XC403 XS403 XC803 XS803 XC903							96×48mm(横式) 48×96mm(竖式) 160×80mm(横式) 80×160mm(竖式) 96×96mm
通讯方式	0 2 8						无通讯输出 RS-232C通讯口 RS-485通讯口
变送输出方式	1 2 3 4 5					继电器报警输出 4～20mA变送输出 0～10mA变送输出 1～5V变送输出 0～5V变送输出
输入类型	□				见“输入范围表”
第一报警方式	H L			上限报警输出（只能选其中一种报警方式）下限报警输出
第二报警方式	H L		上限报警输出（只能选其中一种报警方式）下限报警输出
供电方式	T W	AC90～265V(开关电源)供电 DC24V(开关电源)供电
测量精度	0.5%FS±1字(可省略)

输入范围表：（工作量程可设置）

直流电压	0～500V直接输入	500V以上降压转换为满量程为100V的直流输入
直流电流	mV直接输入	由分流器转换为满量程为75mV的电压输入
