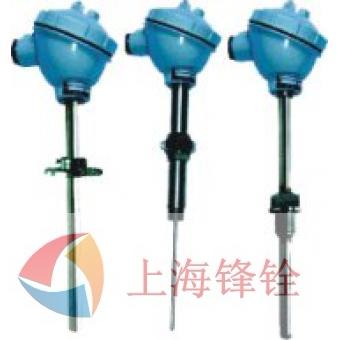

| 应用 |
|
通常和显示仪表、记录仪表、电子计算机等配套使用。直接测量各种生产过程中0～1300℃范围内的液体、蒸汽和气体介质以及固体表面温度。
|
|
| |
|
| |
特点 |
| |
●装配简单，更换方便；
●压簧式感温元件，抗振性能好；
●测量范围大；
●机械强度高，耐压性能好； |
| |
|
| |
工作原理 |
|
热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时，就会产生热电势，工作仪表便显示出热电势所对应的温度值。
|
| |
|
| |
主要技术参数 |
| |
○产品执行标准
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91 |
| |
|
| |
○常温绝缘电阻 |
|
热电偶在环境温度为20±15℃，相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻≥100MΩ.m。
|
| |
|
| |
○测量范围及允差 |
| |
| 型号 |
分度号 |
允许误差与偶材等级 |
| I级 |
II级 |
| 允差值 |
测温范围℃ |
允差值 |
测温范围℃ |
| HR-WRN |
K |
±1.5℃
±0.004│t│ |
-40～+375
375～1000 |
±2.5℃
±0.0075│t│ |
-40～+333
333～1200 |
| HR-WRM |
N |
±1.5℃
±0.004│t│ |
-40～+375
375～1000 |
±2.5℃
±0.0075│t│ |
-40～+333
333～1200 |
| HR-WRE |
E |
±1.5℃
±0.004│t│ |
-40～+375
375～800 |
±1.5℃
±0.004│t│ |
-40～+333
333～900 |
| HR-WRF |
J |
±1.5℃
±0.004│t│ |
-40～+375
375～750 |
±1.5℃
±0.004│t│ |
-40～+333
333～750 |
| HR-WRC |
T |
±1.5℃
±0.004│t│ |
-40～+125
125～350 |
±1℃
±0.0075│t│ |
-40～+333
133～350 |
| HR-WRP |
S |
±1℃
±[1+0.003（t-1100）] |
0～+1100
1100～1600 |
±2.5℃
±0.0025│t│ |
0～600
600～1600 |
|
| |
|
| |
○接线盒形式
|
| |
|
| |
注：电气出口M未特殊指明，一律视为M20×1.5。
|
| |
|
| |
型号命名方法 |
| |
| |
|
|
|
|
|
|
|
|
|
|
|
HR-W
|
温度仪表
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
R
|
热电偶
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
感温元件材料 分度号
|
|
M
N
E
F
C
P
Q
R
|
镍铬硅-镍硅 N
镍铬-镍硅 K
镍铬-铜镍 E
铁-铜镍 J
铜-铜镍 T
铂铑10-铂 S
铂铑13-铂 R
铂铑30-铂6 B
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
偶丝对数
|
|
无
2
|
单支
双支
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
安装固定形式
|
|
1
2
3
4
5
6
|
无固定装置
固定螺纹
活动法兰
固定法兰
活络管接头式
锥形固定螺纹式
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
接线盒形式
|
|
3
|
防水式
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
保护管直径
|
|
0
1
2
3
|
Φ16
Φ20
Φ16高铝质管
Φ20高铝质管
|
|
|
|
|
|
|
|
|
|
|
|
|
工作端形式
|
|
G
|
变截面
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HR-W
|
R
|
N
|
2
|
——
|
2
|
3
|
1
|
G
|
典型型号示例
|
|
| |
|
 |
| |
选型须知 |
| |
1）型号
2）分度号
3）精度等级
4）安装固定形式
5）保护管材质
6）长度或插入深度
例A：热电偶，K型，Ⅰ级，固定螺纹 M27×2，保护管316L，长度450mm，插入深度300mm。HR-WRN-220，K偶，L×I=450×300，Ⅰ级，保护管316L，螺纹M27×2。
|
| |
热电偶（适用于铠装和隔爆热电偶） |
| |
| 序号 |
形式 |
保护管材质 |
公称压力 |
热响应时间 |
备注 |
| 1 |
无固定 |
高铝质
(仅适用于N或K分度号)
1Cr18Ni9Ti
0Cr25Ni20
(适用于所有选型上热电偶) |
常压 |
＜24S
(适用于工作温度截面式)
＜90S
(除了变截面式) |
保护管直径为
Φ16、Φ20
Φ16高铝质管
Φ20高铝质管具体要求双方协商而定
|
| 2 |
固定螺纹 |
≤10MPa |
| 3 |
活动法兰 |
常压 |
| 4 |
固定法兰 |
≤2.5MPa |
| 5 |
活络管接头式 |
常压 |
| 6 |
锥形固定螺纹式 |
≤30MPa |
| 7 |
直形管接头式 |
常压 |
| 8 |
固定螺纹管接头式 |
| 9 |
活动螺纹管接头式 |
|
| |
|
| |
| 固定装置类型 |
插入深度L （mm） |
附注 |
| 150 |
200 |
250 |
300 |
350 |
500 |
1000 |
1500 |
2000 |
| 无固定 |
|
保护管总长
L=l+150插入
深度及其保
护管材质可
按协议定货
|
| 固定螺纹 |
| 活动法兰 |
| 固定法兰 |
| 活络管接头式 |
| 锥形固定螺纹式 |
| 直形管接头式 |
| 固定螺纹管接头式 |
| 活动螺纹管接头式 |
|
| |
|
| |
保护管材质及选用 |
| |
| 材质 |
使用温度 |
特点及用途 |
| 1Cr185Ni9Ti |
-200～800 |
具有高温耐蚀性，通常作为一般热钢使用
|
| 304 |
-200～800 |
低碳含量，具有良好耐晶间腐蚀性，通常作为一般耐热钢使用 |
| 316 |
-200～750 |
低碳含量，具有良好耐晶间腐蚀性，作为耐腐蚀钢使用 |
| 316L |
-200～750 |
超低碳含量，具有良好耐晶间腐蚀性，作为耐腐蚀钢使用 |
| 310S |
-200～1000 |
具有高温抗氧化性，耐腐蚀型通常作为热钢使用 |
| GH3030 |
0～1100 |
镍基高温合金钢，具有优良抗氧化性，耐腐蚀型，通常作为耐热钢使用 |
|
