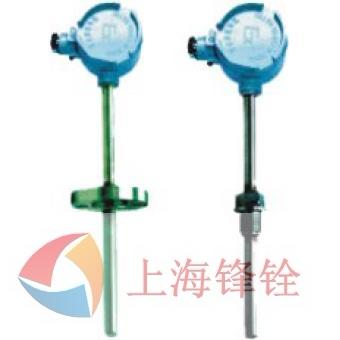

HR-WRN防爆热电偶商品描述：

应用

通常和显示仪表、记录仪表等配套使用。直接测量生产现场存在碳氢化合物等爆炸的0～1300℃范围内液体、蒸汽和气体介质以及固体表面温度。

特点

    ●多种防爆形式，防爆性能好；
    ●压簧式感温元件，抗振性能好；
    ●测量范围大；
    ●机械强度高，耐压性能好。

工作原理

防爆热电偶利用间隙隔爆原理，设计具有足够强度的接线盒等部件，将所有会产生火花、电弧和危险温度的零部件都密封在接线盒腔内，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰和温度传不到腔外，从而进行测温。

主要技术参数

●产品执行标准
    IEC584
    GB／T16839－1997
    IEC1515
    JB／T5518－91
    GB3836

常温绝缘电阻

●常温绝缘电阻
热电偶在环境温度为20±15℃,相对湿度不大于80%,试验电压为500±50V(直流)电极与外套管之间的绝缘电阻
≥100MΩ.m。

测温范围及允差

●测温范围及允差

型号	分度号	允许误差与偶材等级
		I级		II级
		允差值	测温范围℃	允差值	测温范围℃
HR-WRN	K	±1.5℃ ±0.004│t│	-40～+375 375～1000	±2.5℃ ±0.0075│t│	-40～+333 333～1200
HR-WRM	N	±1.5℃ ±0.004│t│	-40～+375 375～1000	±2.5℃ ±0.0075│t│	-40～+333 333～1200
HR-WRE	E	±1.5℃ ±0.004│t│	-40～+375 375～800	±1.5℃ ±0.004│t│	-40～+333 333～900
HR-WRF	J	±1.5℃ ±0.004│t│	-40～+375 375～750	±1.5℃ ±0.004│t│	-40～+333 333～750
HR-WRC	T	±1.5℃ ±0.004│t│	-40-～+125 125～350	±1℃ ±0.0075│t│	-40～+333 133～350
HR-WRP	S	±1℃ ±[1+0.003（t-1100）]	0～+1100 1100～1600	±2.5℃ ±0.0025│t│	0～600 600～1600

●取证一览表

防爆级别	防爆证号	认证机构
dIIB T4	GYB96450	NEPSI
dIIB T4	GYB96453	NEPSI
dII CT5	GYB98339	NEPSI
dII CT5	GYB97197	NEPSI
iaIICT6	GYB99412	NEPSI

注：NEPSI防爆认证系国家级仪器仪表防爆安全监督检验站。

●防爆分组形式

○电气设备类别
  Ⅰ类——煤矿井下用电气设备
    Ⅱ类——工厂用电气设备
○防爆等级
    防爆热电偶的防爆等级按其使用于爆炸性气体混合物最大安全间隙分为A、B、C三级。

类别	级别	最大试验安全间隙（MESG）mm
II	A	0.9≤MESG
	B	0.5＜MESG＜0.9
	C	MESG≤0.5

○温度组别
防爆热电偶的温度组别按其外露部分允许最高表面温度分为T1～T6。

温度组别	允许最高表面温度℃
T1	450
T2	300
T3	200
T4	135
T5	100
T6	85

●防爆级别
EXdⅡ□T□
ExiaⅡ□T□
●防护等级：IP65

接线盒形式

●dⅡBT□级	●dⅡCT□级

型号命名方法

HR-W	温度仪表
\| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \|	R	热电偶
	\| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \|	感温元件材料分度号
		M N E F C P Q R	镍铬硅-镍硅 N 镍铬-镍硅 K 镍铬-铜镍 E 铁-铜镍 J 铜-铜镍 T 铂铑10-铂 S 铂铑13-铂 R 铂铑30-铂6 B
		\| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \|	偶丝对数
			无 2	单支双支
			\| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \|	安装固定形式
				1 2 4 5	无固定装置固定螺纹固定法兰活络管接头式
				\| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \|	接线盒形式
					4	防爆式
					\| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \| \|	保护管直径
						0 1	Φ16 Φ12（Φ20）
						\| \| \| \| \| \| \| \| \| \|	工作端形式
							G	变截面
							\| \| \| \| \| \| \| \|
	HR-W	R	N	2	——	2	4	0	G	典型型号示例

选型须知

1）型号
2）分度号
3）防爆等级
4）精度等级
5）安装固定形式
6）保护管材质
7）长度或插入深度
例A：防爆热电偶，K型，固定螺纹M27×2，隔爆等级dIIBT4级，保护管316L，长度450mm，插入深度300mm。
HR-WRN-240，K，L=450×300，M27×2，dIIBT4保护管316L。
