| 应用 | |
| 差压液位变送器的膜盒是用于防止管道内介质直接进入差压变送器的 压力传感器组件中，它与变送器之间采用硅油等填充液传递压力。 HR-3051F1液位变送器用于测量液体、气体或蒸汽的液位、密度、压力、 以及流量，然后将其转变成4～20mADC HART电流信号输出。HR-3051F1也 可与RST375手持终端或RSM100 Modem 相互通信，通过它们进行参数设 定、过程监控等。HR-3051F1系列液位变送器的测量范围（未迁移时）为 0-1kPa～2MPa，液位法兰的额定压力分别为：1.6/4MPa、6.4MPa、10MPa、 150psi、300psi或600psi。 | |
| 标准规格 | |

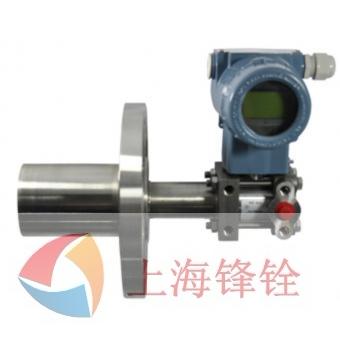

| HR-3051F1差压液位变送器结构上由HR-3051F1系列差压变送器和经焊接安装的液位法兰组成。其工作原理与HR-3051F1 系列差压变送器相同（参见HR-3051F1系列差压变送器技术规格书），只是正压侧压力传递路径略有不同：作用在高压侧的 压力，首先经液位法兰上的膜片和填充液，再经变送器本体，最后到达测量传感器的高压侧。 |
| 输入 | |||||||||||||||||
| 测量参数：差压、液位 测量范围 下限值：-100%URL起（连续可调） 下限值：至+100%URL（连续可调） 量程 |
|||||||||||||||||
表1量程代码与量程范围关系对照表
|
|||||||||||||||||
表2液位法兰与最小量程关系对照表
|
|||||||||||||||||
| 差压液位变送器的最小量程应为表1和表2中最小量程的较大值。调节的量程不得小于最小量程。液位变送器的最大量 程应为变送器本体最大量程与液位法兰额定压力两者的最小值。 |
| 输出 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 输出信号 2线制，4～20mADC HART输出，数字通讯，HART协议加载在4～20mADC信号上。 输出信号极限：Imin=3.9mA，Imax=20.5mA 报警电流（模式可设置） 低报模式（最小）：3.7mA 高报模式（最大）：21mA 不报模式（保持）：保持故障前的有效电流值 报警电流标准设置：高报模式 |
||||||||||||||||||||||||||||||||||||||||||||||||||
| 响应时间 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 放大器部件阻尼常数为0.1s；传感器和液位法兰时间常数为0.2～2s，取决于量程及量程比。附加的可调时间常数为： 0.1～60s。 |
||||||||||||||||||||||||||||||||||||||||||||||||||
| 一般条件 | ||||||||||||||||||||||||||||||||||||||||||||||||||
| 安装条件 通过液位法兰变送器可直接固定于任何位置。最佳状态是使过程法兰轴处于垂直状态，位置偏差将产生可校正的零位 偏移。电子表壳最大可旋转360°，定位螺钉可将其固定于任何位置。 环境条件 |
||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||
| 型号和规格代码表 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 液位变送器法兰部分选型 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 选型举例：HR-3051F1—H—C—2—A—1—L—N—N—1—1—1—N—1—C，LT-H—1—F—S—N | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
[H]：4-20mA带HART通讯 [LT-]:接液密封装置为液位法兰 注3：差压变送器选项参见HR-3051F1系列变送器选项表； |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
