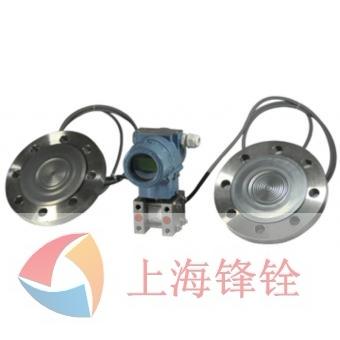

HR-3051F1差压远传变送器

HR-3051F1差压远传变送器商品描述：

应用
差压远传变送器的膜盒是用于防止管道内介质直接进 入差压变送器的压力传感器组件中，它与变送器之间采用 硅油等填充液传递压力。 HR-3051F1差压远传变送器用于测量液体、气体或蒸汽 的液位、密度、压力、以及流量，然后将其转变成4～20mA DCHART电流信号输出。HR-3051F1也可与RST375手持终端或 RSM100 Modem 相互通信，通过它们进行参数设定、过程监 控等。HR-3051F1差压远传变送器的测量范围（未迁移时） 为0-1kPa～2MPa，远传法兰的额定压力分别为：1.6/4MPa、 6.4MPa、10MPa、150psi、300psi或600psi。
工作原理
HR-3051F1差压远传变送器结构上由HR-3051F1系列差压变送器和经焊接安装的带毛细管远传法兰组成。其工作原理与 HR-3051F1系列差压变送器相同（参见HR-3051F1系列差压变送器技术规格书），只是压力传递路径略有不同：作用在远传 法兰侧的压力，首先经远传法兰上的膜片和填充液，再经毛细管，最后到达测量传感器相应的正负侧。
输入
测量参数：差压、液位
测量范围
下限值：-100%URL起（连续可调）
上限值：至+100%URL（连续可调）

输出
输出信号
2线制，4～20mADC HART输出，数字通讯，HART协议加载在4～20mADC信号上。
输出信号极限：Imin=3.9mA，Imax=20.5mA
报警电流（模式可设置）
低报模式（最小）：3.7mA
高报模式（最大）：21mA
不报模式（保持）：保持故障前的有效电流值
报警电流标准设置：高报模式
响应时间
放大器部件阻尼常数为0.1s；传感器和远传法兰时间常数为0.2～6s，取决于传感器的量程、量程比，毛细管的长度， 以及填充液的粘度。附加的可调时间常数为：0.1～60s。
一般条件
安装条件
变送器本体可直接固定于任何位置。最佳状态是使过程法兰轴处于垂直状态，位置偏差将产生可校正的零位偏移。电子表壳最大可旋转360°，定位螺钉可将其固定于任何位置。
远传法兰与符合ANSI/DIN标准的配套法兰相连接，该配套法兰应配有软性垫片和安装固定的螺栓、螺母（用户可选配安装螺栓、螺母）。
对于双边法兰远传变送器，毛细管部件和远传法兰应仅可能安装在相同的环境温度中。毛细管的最小弯曲半径为75mm，严禁缠绕！
环境条件
环境温度
最低：取决于填充液
最高：85℃
带液晶显示、氟橡胶密封圈时-20～65℃
储存温度/运输温度
最低：取决于填充液
最高：85℃
相对湿度：0～100%
抗冲击
加速度：50g
持续时间：11ms
抗震动
2g至500Hz
电磁兼容性(EMC)
见下页表4《电磁兼容性附表》
过程介质极限
温度极限
介质温度：-30～400℃

远传法兰额定压力
ANSI标准：150psi～600psi
DIN标准： PN 1.6MPa～PN 10MPa
单向过载极限
低压侧为变送器本体额定压力，高压侧为远传法兰额定压力，可能出现可修正的零点漂移。
重量
单边远传为DN 50/2”约7～10kg，DN 80/3”约8～11kg，DN 4”约9～12kg；
双边远传为DN 50/2”约10～16.5kg，DN 80/3”约12～18kg，DN 4”约14～21kg。
防爆性能
NEPSI隔爆许可：Ex dⅡC T6
NEPSI本安许可：Ex iaⅡC T4
允许使用温度为：-40℃～65℃
电源及负载条件
电源电压为24V
R≤(Us-12V)/Imax kΩ
其中 Imax=23 mA
最大电源电压：42VDC
最小电源电压：12VDC，15VDC（背光液晶显示）
数字通讯负载范围： 250～600Ω
材质
测量膜盒：不锈钢 316L
膜片： 不锈钢 316L、哈氏合金C、钽
过程法兰：不锈钢 304
填充液： 硅油、高温硅油、超高温硅油、植物油
密封圈： 丁腈橡胶（NBR）、氟橡胶（FKM）、
聚四氟乙烯（PTFE）
变送器外壳：铝合金材质，外表喷涂环氧树脂
外壳密封圈：丁腈橡胶（NBR）
铭牌：不锈钢 304
电气连接
M20X1.5电缆密封扣，接线端子适用于0.5～2.5mm2的导线。
过程连接

型号和规格代码表

液位变送器法兰部分选型

基本型差压远传变送器远传密封装置选型 代码 基本型差压远传密封装置 RH- 带毛细管 ⊕侧 RL- 带毛细管 Θ侧 代码 过程连接 标称直径      密封面形式                 膜片/密封面材质 A DN50  DIN 2501         E型  DN2526               不锈钢 316L B DN50  DIN 2501         E型  DN2526               哈氏合金C C DN50  DIN 2501         E型  DN2526               钽 H DN80  DIN 2501         E型  DN2526               不锈钢 316L I DN80  DIN 2501         E型  DN2526               哈氏合金C G DN80  DIN 2501         E型  DN2526               钽 D DN2″ANSI B 16.5       RF型  ANSI B 16.5         不锈钢 316L E DN2″ANSI B 16.5       RF型  ANSI B 16.5         哈氏合金C F DN2″ANSI B 16.5       RF型  ANSI B 16.5         钽 K DN3″ANSI B 16.5       RF型  ANSI B 16.5         不锈钢 316L L DN3″ANSI B 16.5       RF型  ANSI B 16.5         哈氏合金C M DN3″ANSI B 16.5       RF型  ANSI B 16.5         钽 N DN4″ANSI B 16.5       RF型  ANSI B 16.5         不锈钢 316L O DN4″ANSI B 16.5       RF型  ANSI B 16.5         哈氏合金C P DN4″ANSI B 16.5       RF型  ANSI B 16.5         钽 代码 额定压力            压力等级法兰压力标准 1 PN 1MPa/4MPa       DIN 2501 2 PN 6.4MPa           DIN 2501 3 PN 10MPa            DIN 2501 6 150psi              ANSI B 16.5 7 300psi              ANSI B 16.5 8 600psi              ANSI B 16.5（不包括DN4″ANSI B 16.5） 代码 连接形式 F 扁平式 H 插入式 ,不锈钢 316L插入长度50mm I 插入式 , 不锈钢 316L插入长度100mm G 插入式 , 不锈钢 316L插入长度150mm L 插入式 , 哈氏合金C       插入长度50mm M 插入式 , 哈氏合金C       插入长度100mm N 插入式 , 哈氏合金C       插入长度150mm 代码 填充液 S 硅油 -30～200℃ H 高温硅油     -10～350℃ U 超高温硅油   -10～400℃ V 植物油 0～250℃ 代码 毛细管长度 1 1m 2 2m 3 3m 4 4m 5 5m 6 6m 8 8m A 10m S 特殊长度 代码 毛细管部件特性 N 无 P 带PVC保护层毛细管 代码 接液法兰膜盒面形式 N 无 1 316L上涂FEP（氟化乙烯丙烯共聚物）（温度≤180℃） 2 316L上涂PFA（过氟烷基化物）（温度≤260℃） 3 膜片贴PTFE膜(聚四氟乙烯膜)[2]（温度≤200℃) 注1：在对远传法兰密封装置选型时，应先完成HR-3051F1差压变送器本体部分的选型，并在HR-3051F1差压变送器选项表中第60行选R远传选项； 注2：膜片贴PTFE膜，也即F4膜片，可适用于大于绝对压力50kPa的负压测量，但只适用于扁平式液位法兰。

选型举例：HR-3051F1 —C—2—A—1—L—N—N—1—1—1—N—1—C，RH-H—1—F—S—4—P—N，RL-H—1—F—S—4—P—N

[H]：4-20mA带HART通讯 [C]：量程为0-400Pa～40kPa（0-40～4000 mmH2O） [2]：静压补偿为10MPa [A]：接液部分为不锈钢 316L膜片，填充液为硅油 [1]：额定工作压力为16MPa [R]：远传法兰测量形式 [N]：接液密封圈为丁腈橡胶（NBR） [N]：无特殊选项 [N]：无安装支架 [1]：低压端配1/2 英寸NPT内螺纹不锈钢椭圆形法兰 [1]：液晶显示 [N]：基本型（非防爆） [1]：位号标于铭牌内 [C]：中文使用说明书 [RH-]：高压侧接液密封装置为远传法兰 [H]：DN80（DIN 2501）法兰口径，E型DN2526密封面形式， 不锈钢 316L膜片 [1]：PN 1MPa/4MPa（DIN 2501）法兰压力等级 [F]：接液面为扁平式膜盒 [S]：填充液为硅油 [4]：毛细管长度为4m [P]：带PVC保护层毛细管 [N]：接液法兰膜盒面无特殊处理 [RL-]：低压侧接液密封装置也为远传法兰 [H]：DN80（DIN 2501）法兰口径，E型DN2526密封面形式，不锈钢 316L膜片 [1]：PN 1MPa/4MPa（DIN 2501）法兰压力等级 [F]：接液面为扁平式膜盒 [S]：填充液为硅油 [4]：毛细管长度为4m [P]：带PVC保护层毛细管 [N]：接液法兰膜盒面无特殊处理 注3：差压变送器选项参见HR-3051F1系列变送器选项表； 注4：远传变送器的最小量程应为表1和表2中最小量程的较大值。调节的量程不得小于最小量程。为了使远传变送器性能最优，应选择量程比<10:1。 注5：当测量压力或工作静压<50kPa(绝对压力)时，应特殊备注，制造过程中需要特殊处理，以保证性能。

螺纹安装式差压远传密封装置选型 代码 螺纹安装式差压远传密封装置 TH- 带毛细管 ⊕侧 TL- 带毛细管 Θ侧 代码 膜片/密封面材质 U 不锈钢 316L V 哈氏合金C W 钽 代码 冲洗备用孔 1 无 0 有 代码 填充液 S 硅油-30～200℃ H 高温硅油     -10～350℃ U 超高温硅油   -10～400℃ V 植物油   0～250℃ 代码 毛细管长度 1 1m 2 2m 3 3m 4 4m 5 5m 6 6m 8 8m S 特殊长度 代码 毛细管部件特性 N 无 P 带PVC保护层毛细管 注6：在对螺纹安装式远传法兰密封装置选型时，应先完成HR-3051F1差压变送器本体部分的选型，并在HR-3051F1差压变送器选项表中第60行选R远传选项。

选型举例：HR-3051F1-H—C—2—A—1—L—N—N—1—1—1—N—1—C，TH-U—1—S—3—N

[H]：4-20mA带HART通讯 [C]：量程为0-400Pa～40kPa（0-40～4000 mmH2O） [2]：静压补偿为10MPa [A]：接液部分为不锈钢 316L膜片，填充液为硅油 [1]：额定工作压力为16MPa [R]：远传法兰测量形式 [N]：接液密封圈为丁腈橡胶（NBR） [N]：无特殊选项 [N]：无安装支架 [1]：低压端配1/2 英寸NPT内螺纹不锈钢椭圆形法兰 [1]：液晶显示 [N]：基本型（非防爆） [1]：位号标于铭牌内 [C]：中文使用说明书 [TH-]正腔为螺纹安装式远传法兰密封装置 [U]：不锈钢 316L膜片 [1]：无冲洗孔 [S]：填充液为硅油 [3]：毛细管长度为3m [P]：带PVC保护层毛细管 注7：内容同注3 注8：内容同注4 注8：内容同注5
