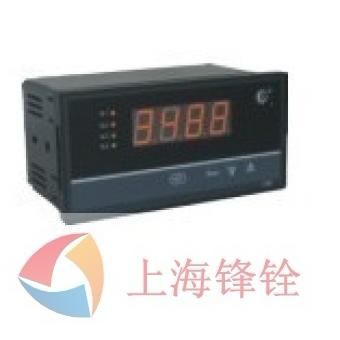

HR-WP-Hz工频周波显示控制仪_控制仪_智能数显仪表_上海锋铨智能化系统有限公司仪器仪表

首页 > 智能数显仪表 > 控制仪 > HR-WP-Hz工频周波显示控制仪

商品描述：
相关商品

HR-WP-Hz工频周波显示控制仪商品描述：

性能特点

  HR系列交流工频周波显示控制仪采用全隔离技术。直接采集电压互感器信号。
  专用的集成仪表芯片，具备更为可靠的抗干扰性及稳定性。
  可在线修改显示量程、变送输出范围、报警值及报警方式。
  软、硬件结合的抗干扰模式，有效抑制现场干扰信号。
  数字化校准技术，无电位器等可调部件。
  具备光电隔离的变送输出功能。
  具备RS232或RS485通讯功能，采用标准MODBUS RTU协议与上位机连接可构成数据采集系统及控制系统。

技术指标

特性	显示方式：单排四位LED显示测量值（PV）显示范围：测量范围为45.00-65.00HZ；测量精度：0.5%FS；±0.2%FS（需特殊订制）。分辨率：±1字。报警方式：1-2路报警控制（下限L、上限H）LED指示。报警精度：±1字。设定方式：面板轻触式按键数字设定，设定值断电永久保存。
输入信号	交流90～500V直接输入，500V以上由电压互感器转换为满量程为100V的电压输入
输出信号	输出精度：同测量精度。电流信号：DC 4～20mA，负载电阻R≤500Ω；DC 0～10mA，负载电阻R≤750Ω。电压信号：DC 0～5V；DC 1～5V，负载电阻R≥250KΩ，否则不保证连接外部仪表后的输出准确度。报警输出：继电器控制输出─继电器ON/OFF带回差，触点容量---AC220V/1A；DC24V/3A （阻性负载）通讯输出：波特率─1200～9600bps内部自由设定，采用标准MODBUS RTU通讯协议。
使用环境	环境温度：-10～55℃；环境湿度：≤85%RH；避免强腐蚀气体。耐压强度：输入/输出/电源/通讯相互之间（1000V.AC /分钟）。绝缘阻抗：输入/输出/电源/通讯相互之间 ≥100MΩ。交流电源：90～265V（开关电源），频率：50Hz/60Hz；直流电源：24V±2V（开关电源）。功耗：<5W。

HR-WP-Hz	XC801/803系列（横式）	XS801/803系列（竖式）
仪表外形
外形尺寸	宽×高×深：160×80×140mm	宽×高×深：80×160×140mm
开孔尺寸	单位：mm	单位：mm
接线图
备注	上图为横式接线图，竖式接线图与其一样，只是方向向左逆时针旋转90℃。特殊订货与本接线图不同之处，以随机接线图为准。不同功能在同一端子的，只能选其中一种功能。
HR-WP-Hz	XC901/903系列
仪表外形
外形尺寸	宽×高×深：96mm×96mm×105mm
开孔尺寸	单位：mm
接线图
备注	特殊订货与本接线图不同之处，以随机接线图为准。不同功能在同一端子的，只能选其中一种功能。
HR-WP-Hz	XC401/403系列（横式）	XS401/403系列（竖式）
仪表外形
外形尺寸	宽×高×深：96×48×105mm	宽×高×深：48×96×105mm
开孔尺寸	单位：mm	单位：mm
接线图
备注	上图为横式接线图，竖式接线图与其一样，只是方向向左逆时针旋转90℃。特殊订货与本接线图不同之处，以随机接线图为准。不同功能在同一端子的，只能选其中一种功能。

HR-WP-Hz系列工频周波显示控制仪型谱表

型号						说明
HR-WP-Hz-	□	-□	□	-□	-□	工频周波显示控制仪（不带控制/报警）
外形尺寸	XC401 XS401 XC801 XS801 XC901					96×48mm（横式） 48×96mm（竖式） 160×80mm（横式） 80×160mm（竖式） 96×96mm
通讯方式		0 2 8				无通讯输出 RS-232C通讯口 RS-485通讯口
变送输出方式			0 2 3 4 5			无变送输出 4～20mA变送输出 0～10mA变送输出 1～5V变送输出 0～5V变送输出
输入类型				□		见“输入范围表”
供电方式					T W	AC90～265V供电（开关电源） DC24V供电（开关电源）
测量精度					B	0.5%FS±1字（可省略） 0.2%FS±1字

HR-WP-Hz系列工频周波显示控制仪型谱表

型号								说明
HR-WP-Hz-	□	-□	□	-□	-□	□	-□	工频周波显示控制仪（三位式控制/报警）
外形尺寸	XC403 XS403 XC803 XS803 XC903							96×48mm（横式） 48×96mm（竖式） 160×80mm（横式） 80×160mm（竖式） 96×96mm
通讯方式		0 2 8						无通讯输出 RS-232C通讯口 RS-485通讯口
报警/变送输出方式			1 2 3 4 5					继电器报警输出 4～20mA变送输出 0～10mA变送输出 1～5V变送输出 0～5V变送输出
输入类型				□				见“输入范围表”
第一报警方式					H L			上限报警输出（只能选其中一种报警方式）下限报警输出
第二报警方式						H L		上限报警输出（只能选其中一种报警方式）下限报警输出
供电方式							T W	AC90～265V供电（开关电源） DC24V供电（开关电源）
测量精度	B							0.5%FS±1字（可省略） 0.2%FS±1字
