| 商 标 | 型 号 | ||||
| HR-WP-TC | XC/XS80系列 | XC90系列 | XC/XS40系列 | ||

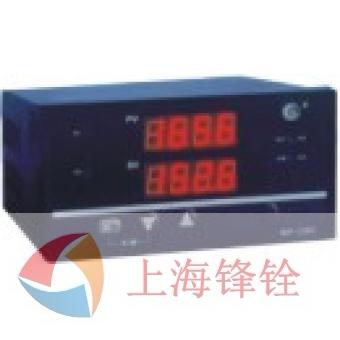

| 仪表外形 |   |
|
  |
||
| 外形尺寸 | 160×80×140mm（横式） 80×160×140mm（竖式） |
96×96×105mm | 96×48×105mm（横式） 48×96×105mm（竖式） |
||
|
输入信号 |
外接按钮 |
||||
|
输出方式 |
|
||||
|
特 性 |
|
||||
|
供电电源 |
|
||||
|
工作环境 |
·环境温度：0～50℃ ·相对湿度：≤85%RH ·避免强腐蚀气体 |
||||
| 开孔尺寸 |  单位：mm |
 单位：mm |
 单位：mm |
||
|
重 量 |
·常规型：700g ·特殊型：500g |
·常规型：500g |
·常规型：420g ·特殊型：350g |
||
接线图：
| HR-WP-TC系列定时/计时显示控制仪 |
|
横式：（80系列）
|
| HR-WP-TC系列定时/计时显示控制仪 |
|
（90系列）
|
|
（40系列）
|
型谱表
| 型 号 | 说 明 | ||||||
| HR-WP-TC- | □ | -□ | -□ | □ | □ | □ | 定时/计时显示控制仪 |
| 外形尺寸 | XC403 XS403 XC803 XS803 XC903 |
96×48mm（横式） 48×96mm（竖式） 160×80mm（横式） 80×160mm（竖式） 96×96mm |
|||||
| 通讯输出 | □ | 见“通讯方式” | |||||
| 报警输出 | 1 | 一路继电器报警输出 | |||||
| 输入类型 | 25 | 定时器或计时器 | |||||
| 供电方式 | T W A |
AC90～265V（开关电源） DC24V供电（开关电源） AC220V供电（线性电源） |
|||||
| 测量精度 | 0.5%FS±1字（可省略） | ||||||
仪表通讯接口方式
| 代 码 | 0 | 2 | 8 |
| 通讯方式 | 无通讯 | RS-232通讯口 | RS-485通讯口 |
