HR-WP-TC计数显示控制仪商品描述：

商标	型号
HR-WP-TC	XC/XS80系列		XC90系列	XC/XS40系列

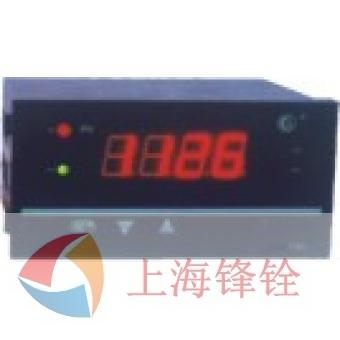

仪表外形
外形尺寸	160×80×140mm（横式） 80×160×140mm（竖式）		96×96×105mm	96×48×105mm（横式） 48×96×105mm（竖式）
输入信号	计数脉冲幅度0～24V，频率0～10KHz
输出方式	通讯方式报警输出馈电输出	接口方式─标准串行双向通讯接口：光电隔离，RS-485，RS-232等波特率─1200～9600bps 内部自由设定采用标准MODBUS RTU通信协议继电器控制输出--继电器ON/OFF带回差。AC220V/1A DC24V/3A （阻性负载） DC24±1V，负载电流≤30mA
特性	测量精度分辨率测量范围显示方式	±0.5%FS±1字 ±1字 0～9999字 0.8英寸、0.56英寸或0.28英寸高亮度LED显示
供电电源	常规型特殊型	AC220V %（50Hz±2Hz）线性电源 AC90～265V（50～60Hz）—开关电源 DC24V±2V—开关电源
工作环境	·环境温度：0～50℃ ·相对湿度：≤85%RH ·避免强腐蚀气体
开孔尺寸	单位：mm		单位：mm	单位：mm
重量	·常规型：700g ·特殊型：500g		·常规型：500g	·常规型：420g ·特殊型：350g

接线图：

HR-WP-TC系列计数显示控制仪

横式：（80系列）

备注：特殊订货与本接线图不同之处，以随机接线图为准(竖式与上接线图一致，但方向不一样，竖式仪表向左逆时针旋转90℃)。不同功能在同一端子的，只能选其中一种功能。

（90系列）

备注：特殊订货与本接线图不同之处，以随机接线图为准。

横式：（40系列）

　备注：特殊订货与本接线图不同之处，以随机接线图为准(竖式与上接线图一致，但方向不一样，竖式仪表向左逆时针旋转90℃)。不同功能在同一端子的，只能选其中一种功能。

型谱表

型号								说明
HR-WP-TC-	□-	-□	-□	□	□	□	□	计数显示控制仪
外形尺寸	XC403 XS403 XC803 XS803 XC903							96×48mm（横式） 48×96mm（竖式） 160×80mm（横式） 80×160mm（竖式） 96×96mm
通讯输出		0						见“通讯方式”
报警输出			1					继电器报警输出
输入类型				26				计数脉冲输入（计数器）
报警方式	H L							上限报警（只能选其中一种报警方式）下限报警
馈电输出	P							DC24V输出
供电方式	T W A							AC90～265V（开关电源） DC24V供电（开关电源） AC220V供电（线性电源）
测量精度								0.5%FS±1字（可省略）
