| 接线图： |

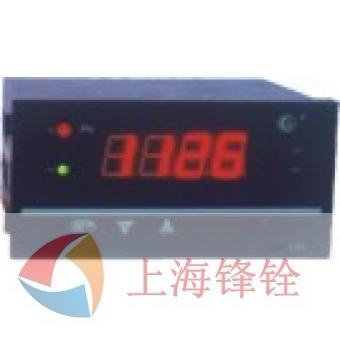

| HR-WP-RP系列频率/转速显示控制仪 |
|
横式：（80系列）
备注：特殊订货与本接线图不同之处，以随机接线图为准。（竖式与上接线图一致，但方向不一样，竖式仪表向左逆时针旋转90℃。）不同功能在同一端子的，只能选其中一种功能。
|
|
（90系列）
备注：特殊订货与本接线图不同之处，以随机接线图为准。 不同功能在同一端子的，只能选其中一种功能。
|
|
横式：（40系列）
备注：特殊订货与本接线图不同之处，以随机接线图为准。（竖式与上接线图一致，但方向不一样，竖式仪表向左逆时针旋转90℃。）不同功能在同一端子的，只能选其中一种功能。
|
|
| HR-WP-RP系列频率/转速显示控制仪型谱表（工作量程可设置） |
| 型 号 |
说 明 |
| HR-WP-RP- |
□ |
-□ |
□ |
-□ |
-□ |
-□ |
频率/转速显示控制仪（不带控制/报警） |
| 外形尺寸 |
XC401
XS401
XC801
XS801
XC901 |
|
|
|
|
|
96×48mm（横式）
48×96mm（竖式）
160×80mm（横式）
80×160mm（竖式）
96×96mm |
| 通讯方式 |
|
0
2
8 |
|
|
|
|
无通讯输出
RS-232C通讯口
RS-485通讯口 |
变送
输出方式 |
|
0
2
3
4
5 |
|
|
|
无变送输出
4～20mA变送输出
0～10mA变送输出
1～5V变送输出
0～5V变送输出 |
| 输入类型 |
|
24 |
|
|
脉冲信号：幅度0～24V,频率0～10KHz |
| 馈电输出 |
|
P |
|
一路DC24V输出 |
| 供电方式 |
|
T
W
A |
AC90～265V（开关电源）
DC24V供电（开关电源）
AC220V供电（线性电源） |
| 测量精度 |
|
0.5%FS±1字（可省略） |
|
| HR-WP-RP系列频率/转速显示控制仪型谱表（工作量程可设置） |
| 型 号 |
说 明 |
| HR-WP-RP- |
□ |
-□ |
□ |
-□ |
-□ |
□ |
-□ |
□ |
频率/转速显示控制仪（三位式控制/报警） |
| 外形尺寸 |
XC403
XS403
XC803
XS803
XC903 |
|
|
|
|
|
|
|
96×48mm（横式）
48×96mm（竖式）
160×80mm（横式）
80×160mm（竖式）
96×96mm |
| 通讯方式 |
|
0
2
8 |
|
|
|
|
|
|
无通讯输出
RS-232C通讯口
RS-485通讯口 |
控制/变送
输出方式
|
|
1
2
3
4
5 |
|
|
|
|
|
继电器报警输出
4～20mA变送输出
0～10mA变送输出
1～5V变送输出
0～5V变送输出 |
| 输入类型 |
|
24 |
|
|
|
|
脉冲信号：幅度0～24V，频率0～10KHz |
第一
报警方式 |
|
H
L |
|
|
|
上限报警输出（只能选其中一种报警方式）
下限报警输出 |
第二
报警方式 |
|
H
L |
|
|
上限报警输出（只能选其中一种报警方式）
下限报警输出 |
| 馈电输出 |
|
P |
|
一路DC24V输出 |
| 供电方式 |
|
T
W
A |
AC90～265V（开关电源）
DC24V供电（开关电源）
AC220V供电（线性电源） |
| 测量精度 |
|
0.5%FS±1字（可省略） |
|
| 备注： |
| 转速表可直接配接磁电转速传感器和PNP与NPN型转速传感器输出脉冲信号，订货时请特殊注明。 |
