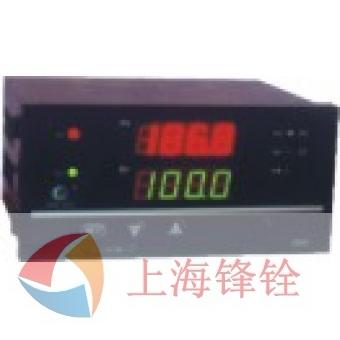

HR-WP-X系列模糊PID自整定调节器/温控器（外给定）_PID调节仪/调节器_智能数显仪表

商品描述：
相关商品

HR-WP-X系列模糊PID自整定调节器/温控器（外给定）商品描述：

主要特点：

  模糊PID自整定调节控制仪采用了人工智能模糊控制；提高了采样速率（250ms）、运算精度、控制精度（一般优于0.2％FS）；在外给定基础上采用微分先行的控制方式有效的抑制了对象的扰动问题；
  可自动跟随外部给定值进行控制输出（模拟量控制输出或继电器控制输出）。
  可实现自动/手动无扰动切换。手动切换至自动时，采用逼近法积算，并带切换限幅功能，以实现手动/自动的平稳切换。
  可同时两路输入并显示测量信号及外给定信号。
  可分别带有一路模拟量控制输出或开关量控制输出--继电器及一路模拟量变送输出，适用于各种测量控制场合。
  可带串行通信输出，可与各种带串行输入/输出的设备进行双向通信，组成网络控制系统；采用标准MODBUS RTU通信协议。
  采用双LED数码（可同时显示测量值+外给定值或输出量）+双光柱（可同时显示测量值+外给定值或输出量），光柱显示，使显示更为清晰直观。

技术指标

输入信号	热电偶： K、E、S、B、J、T；冷端温度自动补偿范围0～50℃，补偿准确度±1℃。热电阻： Pt100、Cu50；引线电阻补偿范围≤15Ω。远传电阻： 30～350Ω（远传压力表）。直流电压： 0～5V、1～5V；直流电流： 0～10mA、4～20mA 。输入阻抗：电压信号Ri≥250KΩ。
输出信号	模拟量输出：DC 0～10mA输出（负载电阻≤750Ω） DC 4～20mA输出（负载电阻≤500Ω） DC 0～5V输出（负载电阻≥250KΩ） DC 1～5V输出（负载电阻≥250KΩ）开关量输出：继电器控制输出─继电器ON/OFF带回差。AC220V/1A，DC24V/3A （阻性负载）可控硅控制输出─SCR（可控硅过零触发脉冲）输出，光电隔离，400V/0.5A 固态继电器控制输出─SSR（固态继电器控制信号）输出，光电隔离，6～24V/30mA 双向可控硅无触点开关输出--SOT输出，光电隔离，400V/7A 通讯输出：接口方式─标准串行双向通讯接口：光电隔离，RS-485，RS-232等波特率─1200～9600bps 内部自由设定馈电输出： DC24±1V，负载电流≤30mA
特性	测量精度 ±0.5%FS或0.2%FS 分辨率 ±1字测量范围 -1999～9999字显示方式 -1999～9999字测量值显示 -1999～9999字设定值显示 -1999～9999字控制目标值显示 0～100%输出量显示双LED+双光柱显示发光二极管工作状态显示温度补偿 0～50℃数字式温度自动补偿参数设定 ·面板轻触式按键数字设定 ·参数设定值断电后永久保存 ·参数设定值密码锁定保护方式 ·输入回路断线报警（热电偶或电阻输入时），继电器输出状态LED指示 ·输入超/欠量程报警 ·电源欠压自动复位 ·工作异常自动复位（Watch Dog）
使用环境	环境温度：0～50℃ 相对湿度：≤85%RH ·避免强腐蚀性气体供电电压：常规型 AC220V %（50Hz±2Hz线性电源）特殊型 AC90V～265V-开关电源 DC24V±2V-开关电源功耗：≤5W（AC220V线性电源供电） ≤4W（AC90～265V开关电源供电） ≤4W（DC24V电源供电）

HR-WP系列模糊PID自整定调节器/温控器（外给定）型谱表

型号											说明
HR-WP-X	□	-□	□	□	-□	□	-□	□	-□	□	外给定模糊PID自整定调节器/温控器
外形尺寸	D415 S415 D715 D815 S815 D915										外给定控制 96×48mm（横式）外给定控制 48×96mm（竖式）外给定控制 72×72mm 外给定控制 160×80mm（横式）外给定控制 80×160mm（竖式）外给定控制 96×96mm
通讯方式		□									参见“通讯方式”
控制输出方式			□								参见“输出方式”
变送输出方式				□							参见“输出方式”
PV输入类型					□						参见“输入类型”
SV输入类型						□					参见“输入类型”
第一报警方式							N H L				无报警上限报警（只能选其中一种报警方式）下限报警
第二报警方式								N H L G A D			无报警上限报警下限报警（只能选其中一种报警方式）偏差内报警偏差外报警 LBA报警
馈电输出									P		一路DC24V输出
供电方式										T W A	AC90～265V（开关电源）供电 DC24V（开关电源）供电 AC220V供电（线性电源）
测量精度										B	0.5％FS±1字(可省略) 0.2％FS±1字(请注明)

HR-WP系列模糊PID自整定调节器/温控器（外给定）型谱表

型号											说明
HR-WP-X	□	-□	□	□	-□	□	-□	□	-□	□	光柱显示外给定模糊PID自整定调节器/温控器
外形尺寸	TD815 TS815										外给定控制160×80mm（横式）外给定控制80×160mm（竖式）
通讯方式		□									参见“通讯方式”
控制输出方式			□								参见“输出方式”
变送输出方式				□							参见“输出方式”
PV测量输入					□						参见“输入类型”
SV外给定输入						□					参见“输入类型”
第一报警方式							N H L				无报警（可省略）上限报警（只能选其中一种报警方式）下限报警
第二报警方式								N H L G A D			无报警（可省略）上限报警下限报警（只能选其中一种报警方式）偏差内报警偏差外报警 LBA报警
馈电输出									P		一路DC24V输出
供电方式										T W A	AC90～265V（开关电源）供电 DC24V（开关电源）供电 AC220V供电（线性电源）
测量精度										B	0.5％FS±1字(可省略) 0.2％FS±1字(请注明)

输入类型：SL0=36为全切换（特殊型号或要求的，请提供分度号或参考标准，订货时说明）

代码	分度号	测量范围	代码	分度号	测量范围
00	B	400～1800℃	12	BA1	-199.9～600.0℃
01	S	0～1600℃	13	BA2	-199.9～600.0℃
02	K	0～1300℃	14	保留	保留
03	E	0～1000℃	15	保留	保留
04	T	-199.9～400℃	16	30～350Ω	-1999～9999字
05	J	0～1200℃	17	0～20mA	-1999～9999字
06	保留参数	保留参数	18	0～10mA	-1999～9999字
07	保留参数	保留参数	19	4～20mA	-1999～9999字
08	Wre3-25	0～2300℃	20	0～5V	-1999～9999字
09	Cu50	-50.0～150.0℃	21	1～5V	-1999～9999字
10	Cu100	-50.0～150.0℃	28	特殊信号	-1999～9999字
11	Pt100	-199.9～650.0℃	36	信号全切换
