| 主要特点： | ||||||||
| 适用于各种液体、蒸汽、一般气体等的流量积算测量控制，适用于过热蒸汽/饱和蒸汽的热能测量积算控制。 具有多种输入信号功能，可配接各种差压、压力及频率式流量传感器（如孔板、涡街、涡轮等），可自由选择多种补偿方式（如温度补偿、压力补偿、温度补偿+压力补偿等）。 可随意改变仪表的输入信号类型，采用最新无跳线技术，只需设定仪表内部参数，即可将仪表从一种输入信号改为另一种输入信号。进一步提高了仪表的多用性与可靠性。 具 有极宽的显示测量范围，可显示整五位的瞬时流量测量值、温度补偿测量值、压力补偿测量值、流量（差压、频率）测量值等及整十一位的流量累积测量值 （0～99999999999字），可精确到小数点后三位（0.001）进行累积，可设定仪表内部参数使最大累积值达到 999999999.99×100。 可对测量介质进行定量/批量控制（带启动停止清零功能）；通过软件处理保证总累积量的数据不丢失； 采用查表法进行密度补偿，可全自动对过热蒸汽、饱和蒸汽进行精度极高的积算控制，内置多种流量积算公式，可适应各测量场合，还可根据参数设定自动演算出流量系数K，使参数设定更简便，更精确。 可带串行通信输出，采用标准MODBUS RTU通信协议可与各种带串行输入/输出的设备进行双向通信，组成网络控制系统。 |
||||||||
| 技术指标 | ||||||||
|
| HR-WP-XL | C90系列 | |

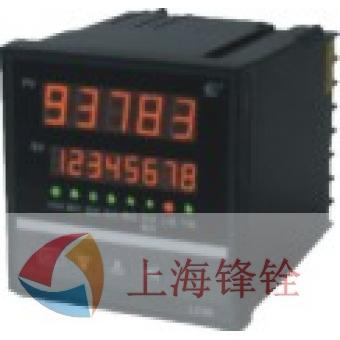

| 仪表外形 |  |
|
| 外形尺寸 | 宽×高×深：96×96×105mm | |
| 开孔尺寸 |  单位：mm |
|
| 重 量 | ·常规型：500g ·特殊型：350g | |
| 接线图 |  |
|
| 备 注 | 特殊订货与本接线图不同之处，以随机接线图为准。 不同功能在同一端子的，只能选其中一种功能。 | |
| HR-WP-XL | C80系列（横式） | S80系列（竖式） |
| 仪表外形 |
|
|
| 外形尺寸 |
宽×高×深：160×80×140mm |
宽×高×深：80×160×140mm |
| 开孔尺寸 |
|
|
| 重量 | ·常规型：700g ·特殊型：500g | |
|
接线图
|
横式
|
|
| 备注 | 特殊订货与本接线图不同之处，以随机接线图为准。（竖式与上接线图一致，但方向不一样，竖式仪表 向左逆时针旋转90℃。）不同功能在同一端子的，只能选其中一种功能。 |
|
| HR-WP系列流量（热能）积算控制仪型谱表（不带温、压补偿） | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 输入类型表 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 变送/报警输出方式： | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HR-WP系列流量(热能)积算控制仪型谱表（带温、压补偿） | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 仪表通讯接口方式 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 变送/报警输出方式 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
单位：mm
单位：mm
