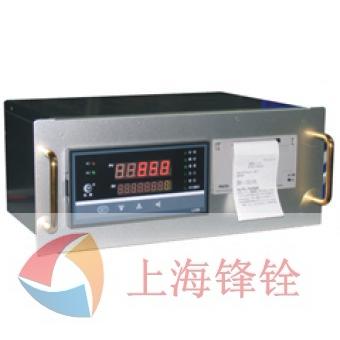

HR-WP-XRL-C80系列流量(热能)积算台式打印控制仪商品描述：

主要特点：

  集打印、控制及测量显示于一体。可自动定时、手动即时打印各通道当前测量值及累积流量值，适用于各种液体、蒸汽、一般气体等的流量积算测量控制。适用于过热蒸汽/饱和蒸汽的热能测量积算控制。
  具有多种输入信号功能，可配接各种差压、压力及频率式流量传感器（如孔板、涡街、涡轮等），可自由选择多种补偿方式（如温度补偿、压力补偿、温度补偿+压力补偿等）。
  具有批量控制功能，带外接手动启动、停止、清零按钮。通过软件处理保证总累积量的数据不丢失；
  采用SMT表面贴装工艺加工，结构合理，外形美观。电源采用多重保护和隔离设计，抗干扰能力强。功能模块设计，即插即用。
  全开放内部参数设定和在线手动标定功能，多种数字滤波，稳定性好，测量精度高达0.2级，并具有在线手动信号标定功能。
  具有极宽的显示测量范围，可显示整五位的瞬时流量测量值、温度补偿测量值、压力补偿测量值、流量（差压、频率）测量值等及整十一位的流量累积测量值（0～99999999999字），可精确到小数点后三位（0.001）进行累积，可设定仪表内部参数使最大累积值达到 999999999.99×100。
  具有“防盗”功能，对于超额或者不足的大、小流量可通过设置参数来调整。
  采用查表法进行密度补偿，可全自动对过热蒸汽、饱和蒸汽进行精度极高的积算控制，内置多种流量积算公式，可适应各测量场合，还可根据参数设定自动演算出流量系数K，使参数设定更简便，更精确。

技术指标

输入信号

模拟量

脉冲量

开关量

热电偶：B、E、J、K、S、T、WRe3-25、F2
电阻：Pt100、Pt100.、Cu50、Cu100、BA1、BA2
电流：0～10mA、4～20mA、0～20mA
电压：0～5V、1～5V
波形：矩形、正弦或三角波
幅度：光电隔离，大于4V（或根据用户要求任定）
范围：0～10KHz（或根据用户要求任定）
启动、停止、清零

输出信号

模拟量输出

报警输出

馈电输出

·DC 0～10mA（负载电阻≤750Ω）
·DC 4～20mA（负载电阻≤500Ω）
·DC 0～5V（负载电阻≥250KΩ）
·DC 1～5V（负载电阻≥250KΩ）
继电器控制输出--继电器ON/OFF带回差。
触点容量---AC220V/1A；DC24V/3A （阻性负载）
DC24±1V，负载电流≤30mA

特性

测量精度

分辨率
测量范围
显示方式

报警

定量控制

温度补偿
打印控制
打印精度
参数设定

保护方式

±0.5%FS或±0.2%FS
±1脉冲（LMS）一般优于0.2%
±1字
-19999～99999字
·0～99999瞬时流量测量值显示
·0～99999999999累积值显示
·-19999～99999温度补偿测量值显示
·-19999～99999压力补偿测量值显示
·-19999～99999流量（差压、频率）测量值显示
·当前日期及时间显示
·高亮度LED数码管测量显示
·发光二极管工作状态显示
可选择继电器上限、下限报警输出，LED指示
报警方式为带回差（用户可自由设定）
可选择继电器流量定量到控制，LED输出指示
可选择继电器流量定量过程控制，LED输出指示
0～50℃数字式温度自动补偿
配接微打型打印机，可定时或即时打印当前各通道测量值及累积流量值
同仪表精度
·面板轻触式按键数字设定
·参数设定值断电后永久保存
·参数设定值密码锁定
·断电后流量累积值保持时间大于两年
·电源欠压自动复位
·工作异常自动复位（Watch Dog）

使用环境

环境温度
相对湿度

供电电压

功耗

0～50℃ ≤85%RH	·避免强腐蚀气体
常规型	·AC220V	%（50Hz±2Hz，线性电源）
·≤10W（AC220V线性电源供电）

HR-WP-XRL	C80系列
仪表外形	微型打印机：外形尺寸：111mm×62mm 开孔尺寸：105mm×57mm
外形尺寸	宽×高×深：300×140×210mm
重量	·常规型：2500g
接线图
备注	特殊订货与本接线图不同之处，以随机接线图为准。不同功能在同一端子的，只能选其中一种功能。

型谱表

型号

说明

HR-WP-XRL

□

-□

□

-□

□

-□

□

流量(热能)积算台式打印控制仪

外形尺寸

310×140×230mm（台式）

控制作用

01
02
03
04
05

无补偿输入
带补偿输入
过热蒸汽带温压补偿—查表法
饱和蒸汽带压力或温度补偿—查表法
用户特定曲线补偿—查表法

通讯方式

无通讯输出

变送输出方式

0
1
2
3
4
5
8

无变送输出
继电器输出
4～20mA变送输出
0～10mA变送输出
1～5V变送输出
0～5V变送输出
特殊要求变送输出

流量信号类型

□

参见“输入类型表”

压力补偿输入类型

□

参见“输入类型表”

温度补偿输入类型

□

参见“输入类型表”

第一路报警方式

N
H
L
B
C
D

无报警（可省略）
上限报警
下限控制（只能选其中一种报警方式）
流量定量到控制—自动启动
流量定量过程控制—自动启动
流量定量到控制—自动清零

第二路报警方式

N
H
L
B
C

无报警（可省略）
上限报警
下限报警（只能选其中一种报警方式）
流量定量到控制—手动启动
流量定量过程控制—手动启动

馈电输出

P
2P

单路DC24V馈电输出
双路DC24V馈电输出

供电方式

AC220V供电（线性电源）

测量精度

0.5%FS±字（可省略）
0.2%FS±字（请注明）

输入类型表

代码	输入类型	测量范围	代码	输入类型	测量范围	说明
A	4～20mA	-19999～99999字	B3	热电偶B型	400～1800℃	本表所列为最大量程，可在量程范围内通过修改仪表二级参数确定量程范围。
B	0～10mA	-19999～99999字	S	热电偶S型	0～1600℃
C	1～5V	-19999～99999字	K	热电偶K型	0～1300℃
D	0～5V	-19999～99999字	E	热电偶E型	0～1000℃
M	0～20mA	19999～99999字	T	热电偶T型	-199.9～400.0℃
F	频率	0～10KHz	J	热电偶J型	0～1000℃
C1	Cu50	-50.0～150.0	W	Wre3-25	0～2300℃
C2	Cu100	-50.0～150.0	F2	高温辐射热电偶	0～2000℃
G	Pt100	-199.9～650.0	R	特定	-19999～99999字
B1	BA1	-199.9～600.0℃
B2	BA2	-199.9～600.0℃
