HR-WP-XLQ-C812系列水热(冷)量积算控制仪商品描述：

主要特点：

可用于水暖等供热系统及热交换系统，对传热、传质实现在线计量，从而为企业能源管理、能源消耗计量、技术经济指标核算提供依据。
可输出标准模拟信号如：4～20mA、0～10mA、1～5V、0～5V等信号供给控制系统，还可带串行通讯输出，采用标准MODBUS RTU通信协议与带串行输入/输出的设备通讯，组成控制管理系统。

技术指标

输入信号	模拟量脉冲量开关量	热电偶：B、E、J、K、S、T、WRe3-25、F2 电阻：Pt100、Pt100.、Cu50、Cu100、BA1、BA2 电流：0～10mA、4～20mA、0～20mA 电压：0～5V、1～5V 波形：矩形、正弦或三角波幅度：光电隔离，大于4V（或根据用户要求任定）范围：0～10KHz（或根据用户要求任定）启动、停止、清零
输出信号	模拟量输出报警输出通讯输出馈电输出	·DC 0～10mA（负载电阻≤750Ω） ·DC 4～20mA（负载电阻≤500Ω） ·DC 0～5V（负载电阻≥250KΩ） ·DC 1～5V（负载电阻≥250KΩ）继电器控制输出--继电器ON/OFF带回差。AC220V/3A，DC24V/6A（阻性负载）接口方式─标准串行双向通讯接口：光电隔离，RS-485，RS-232C等波特率─1200～9600bps内部自由设定，采用标准MODBUS RTU通信协议 DC24±1V，负载电流≤30mA
特性	测量精度频率转换精度分辨率测量范围显示方式报警定量控制温度补偿打印控制打印精度参数设定保护方式	±0.5%FS或±0.2%FS ±1脉冲（LMS）一般优于0.2%%FS ±1字 -19999～99999字 ·0～99999瞬时流量测量值显示 ·0～99999999999累积值显示 ·-19999～99999入口温度显示 ·-19999～99999出口温度显示 ·-19999～99999流量（差压、频率）测量值显示 ·高亮度LED（数码管）测量显示 ·发光二极管工作状态显示可选择继电器上限、下限报警输出，LED指示。报警方式为带回差（用户可自由设定）可选择继电器流量定量到控制，LED输出指示。可选择继电器流量定量过程控制，LED输出指示。 0～50℃数字式温度自动补偿直接配接串行打印机（TP-16ASH系列微打），打印接口为RS-232 同仪表精度 ·面板轻触式按键数字设定 ·参数设定值断电后永久保存 ·参数设定值密码锁定 ·断电后流量累积值时间保持大于两年，设定参数永久性保持 ·电源欠压自动复位 ·工作异常自动复位（Watch Dog）
使用环境	环境温度相对湿度供电电源功耗	0～50℃ ≤85%RH ·避免强腐蚀气体常规型 ·AC 220V %（50HZ±2HZ）特殊型 ·AC 90V～265V-开关电源 ·DC 24V±2V-开关电源 ·≤6W（AC220V电源供电） ·≤6W（AC90V～265V开关电源供电） ·≤6W（DC24V电源供电）

HR-WP-XLQ	C812系列（横式）	S812系列（竖式）

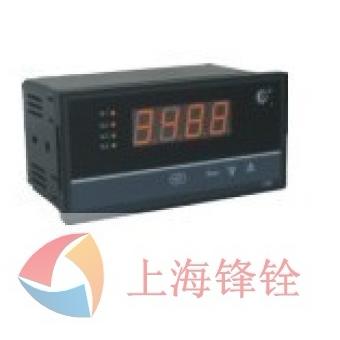

仪表外形
外形尺寸	宽×高×深：160×80×140mm	宽×高×深：80×160×140mm
开孔尺寸	单位：mm	单位：mm
重量	·常规型:950g	·特殊型:600g
接线图	横式
备注	特殊订货与本接线图不同之处，以随机接线图为准。（竖式与上接线图一致，但方向不一样，竖式仪表向左逆时针旋转90℃。）不同功能在同一端子的，只能选其中一种功能。

型谱表

型号

说明

HR-WP-

□

-□

□

-□

□

-□

□

-□

□

数码显示

仪表功能

XLQ

热量积算仪

外形尺寸

C812
S812

160×80mm（横式）
80×160mm（竖式）

通讯方式
或
打印方式

0
2
8
3

无通讯输出
RS-232C通讯口
RS-485通讯口
RS-232C打印口

变送输出方式

0
1
2
3
4
5
8

无输出
继电器输出
4～20mA变送输出
0～10mA变送输出
1～5V变送输出
0～5V变送输出
特殊要求变送输出

流量输入类型

□

参见“输入类型表”

入口输入类型

□

参见“输入类型表”

出口输入类型

□

参见“输入类型表”

第一路报警方式

N
H
L

无报警（可省略）
上限报警（只能选其中一种报警方式）
下限报警

第二路报警方式

N
H
L

无报警（可省略）
上限报警（只能选其中一种报警方式）
下限报警

馈电输出

P
2P

一路DC24V输出（见备注）
二路DC24V输出（见备注）

供电方式

T
W
A

90～265V供电（开关电源）
DC24V供电（开关电源）
AC220V供电（线性电源）

测量精度

0.5%FS±1字（可省略）
0.2%FS±1字（请注明）

输入类型

代码	输入类型	测量范围	代码	输入类型	测量范围	说明
A	4～20mA	-19999～99999字	B3	热电偶B型	400～1800℃	本表所列为最大量程，可在量程范围内通过修改仪表二级参数确定量程范围。
B	0～10mA	-19999～99999字	S	热电偶S型	0～1600℃
C	1～5V	-19999～99999字	K	热电偶K型	0～1300℃
D	0～5V	-19999～99999字	E	热电偶E型	0～1000℃
M	0～20mA	-19999～99999字	T	热电偶T型	-199.9～400.0℃
F	频率	0～10KHz	J	热电偶J型	0～1000℃
C1	Cu50	-50.0～150.0	W	Wre3-25	0～2300℃
C2	Cu100	-50.0～150.0	F2	高温辐射热电偶	0～2000℃
G	Pt100	-199.9～650.0	R	特定	-19999～99999字
B1	BA1	-199.9～600.0℃
B2	BA2	-199.9～600.0℃
