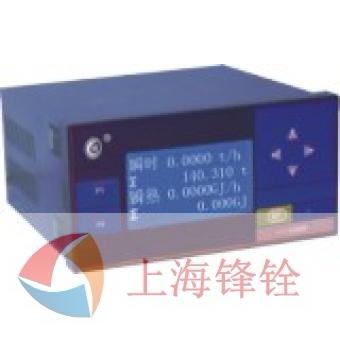

HR-LCD-XLR系列流量(热能)积算无纸记录仪_记录仪_智能数显仪表

商品描述：
相关商品

HR-LCD-XLR系列流量(热能)积算无纸记录仪商品描述：

主要特点：

  集流量/热能积算与记录于一体，是一种智能化的多功能二次仪表，适合于对各种介质的液体或蒸汽热能进行过程监测，总量累积及定量控制；借助其记录与远传功能，还可随时调阅过程量变化的历史曲线或相关的历史数据。
  在设计上吸纳了当今电脑结构思路：硬件上采用内带快闪存储器的新型微处理器，扩充了大容量的数据存储区，软件上采用双重备份功能从而有效的累积流量数据的可靠性；显示器采用大屏幕液晶图形显示板，软件上引入中文WINDOWS的框架思路，并采用了数据压缩技术。准电脑化的结构，高度地体现了微处理器化仪表的优越性，成功地在体积仅80×160×140mm壳体中集成了具有流量/热能积算及可存储最长达220天测量数据的多功能仪表。
  具有防盗功能，可记录仪表工作期间掉电发生的实时时间、掉电次数及掉电时间累计值，防止人为或意外掉电造成累计值的偏差。
  可接3路被测信号，满足温度补偿、压力补偿、温度与压力全补偿的积算要求。
  仪表打印接口可直接与带有RS-232串行口的打印机连接，完成定时打印，即时打印或报警打印。仪表的串行通讯接口还可与上位机进行数据传输，实现记录数据的集中管理。

输入信号	模拟量脉冲量	热电偶：标准热电偶─-B、S、K、E、T、J、Wre3-25、F2等电阻：标准热电阻─Pt100、Cu100、Cu50、BA1、BA2等电流：0～10mA、4～20mA、0～20mA等--输入阻抗≤250Ω 电压：0～5V、1～5V等--输入阻抗≥250KΩ 波形：矩形或正弦波幅度：大于等于4V 频率：0～10KHz（或根据用户要求）
输出信号	模拟量输出报警输出通讯输出馈电输出	·DC 0～10mA（负载电阻≤750Ω） ·DC 4～20mA（负载电阻≤500Ω） ·DC 0～5V（负载电阻≥250KΩ） ·DC 1～5V（负载电阻≥250KΩ）继电器控制输出─带回差，触点：AC220V/1A DC24V/3A （阻性负载）接口方式─标准串行双向通讯接口：RS-485 RS-232等波特率─1200bps～19.2Kbps 仪表内部设定采用标准MODBUS RTU通信协议 DC24±1V，负载电流≤30mA
特性	测量精度采样周期记录间隔测量范围分辨率显示方式报警方式参数设定保护方式	±0.5%FS 0.5秒 1秒～4分钟之间分着1，2，4，6，15，30，60，120，240秒九档可供选择 -9999～99999字（瞬时值，补偿值） ±1字 ·带背光大屏幕液晶（LCD）图形显示板 ·显示内容可由汉字，西文，数字，过程曲线，光柱等组成 ·通过面板按键可完成画面翻页，历史数据前后搜索，LCD背光时间长短，曲线时标变更 ·瞬时流量显示：0～99999 ·累积流量显示：0～99999999.999 ·温度补偿显示：-9999～99999 ·压力补偿显示：-9999～99999 带回差ON/OFF继电器触点输出中文菜单提示，面板按键设定或上位机通过通讯口设定，设定参数密码锁定设定参数永久保存，记录数据断电保存，内置Watch Dog电路
使用环境	环境温度相对湿度供电电源功耗	·0～50℃ ≤85%RH ·避免强腐蚀性气体 ·AC 220V %（50～60Hz） ·AC 90V～265V（开关电源） ·DC 24V±2V（开关电源） ·≤5W（AC220V电源供电） ·≤4W（AC90～265V开关电源供电） ·≤4W（DC24V电源供电）

HR-LCD-XLR C80系列（横式） S80系列（竖式）仪表外形

外形尺寸

宽×高×深：160×80×140mm

宽×高×深：80×160×140mm

开孔尺寸

单位：mm

重量 ·常规型：950g ·特殊型：700g 接线图

横式

备注

特殊订货与本接线图不同之处，以随机接线图为准。（竖式与上接线图一致，但方向不一样，竖式仪表向左逆时针旋转90℃。）不同功能在同一端子的，只能选其中一种功能。

HR-LCD-XLR- C、S8203/8303 双/三通道流量仪（无补偿）接线图

HR-LCD系列流量(热能)积算无纸记录仪型谱表（不带温、压补偿）

型号										说明
HR-LCD-XLR	□	-□	□	□	-□	□	□	□	□	液晶显示流量积算无纸记录仪
外形尺寸	D8101 S8101 D8201 S8201 D8301 S8301									单路无补偿输入160×80mm（横式）单路无补偿输入80×160mm（竖式）双路无补偿输入160×80mm（横式）双路无补偿输入80×160mm（竖式）三路无补偿输入160×80mm（横式）三路无补偿输入80×160mm（竖式）
通讯方式或打印方式		0 2 8 3								无通讯输出 RS－232通讯口 RS-485通讯口 RS-232打印口
报警/变送输出			□							见“输出方式”表
输入类型				□						见“输入类型”表
第一报警方式					N H L					无报警（可省略）上限报警（只能选其中一种报警方式）下限报警
第二报警方式						N H L				无报警（可省略）上限报警（只能选其中一种报警方式）下限报警
馈电输出	P 2P									一路DC24V输出二路DC24V输出
供电方式								T W A		AC90～265V供电（开关电源） DC24V供电（开关电源） AC220V供电（线性电源）
测量精度	B									0.5%FS±1字（可省略） 0.2%FS±1字（请注明）

HR-LCD系列“防盗型”流量(热能)积算无纸记录仪型谱表（带温、压补偿）

型号											说明
HR-LCD-XLR	□	-□	□	-□	□	-□	□	□	-□	□	液晶显示流量积算无纸记录仪
外形尺寸	D802 S802 D803 S803 D804 S804										带补偿输入160×80mm（横式）带补偿输入80×160mm（竖式）过热蒸汽带温压补偿—查表法160×80mm(横式) 过热蒸汽带温压补偿—查表法80×160mm(竖式) 饱和蒸汽带温-压补偿—查表法160×80mm(横式) 饱和蒸汽带温-压补偿—查表法80×160mm(竖式)
通讯方式或打印方式		0 2 8 3									无通讯输出 RS-232通讯口 RS-485通讯口 RS-232打印口
报警/变送输出方式			□								见“输入方式”表
流量输入类型				□							见“输入类型”表
压力补偿输入类型					□						见“输入类型”表
温度补偿输入类型						□					见“输入类型”表
第一报警方式							N H L				无报警上限报警（只能选其中一种报警方式）下限报警
第二报警方式								N H L			无报警上限报警（只能选其中一种报警方式）下限报警
馈电输出									P 2P		一路DC24V输出二路DC24V输出
供电方式										T W A	AC90～265V供电（开关电源） DC24V供电（开关电源） AC220V供电（线性电源）
测量精度										B	0.5%FS±1字（可省略） 0.2%FS±1字（请注明）

　　★ 饱和蒸汽补偿时，压力、温度只能选择其中一种。

　　★ 输入类型：

输入类型：

代码	输入类型	测量范围	代码	输入类型	测量范围	说明
A	4～20mA	-9999～99999字	B	热电偶B型	400～1800℃	本表所列为最大量程，可在量程范围内通过修改仪表二级参数确定量程范围。
B	0～10mA	-9999～99999字	S	热电偶S型	0～1600℃
C	1～5V	-9999～99999字	K	热电偶K型	0～1300℃
D	0～5V	-9999～99999字	E	热电偶E型	0～1000℃
M	0～20mA	-9999～99999字	T	热电偶T型	-199.9～400.0℃
F	频率	0～10KHz	J	热电偶J型	0～1000℃
C1	Cu50	-50.0～150.0	W	Wre3-25	0～2300℃
C2	Cu100	-50.0～150.0	F2	高温辐射热电偶	0～2000℃
G	Pt100	-199.9～650.0	R	特定	-9999～99999字
B1	BA1	-199.9～600.0℃
B2	BA2	-199.9～600.0℃
