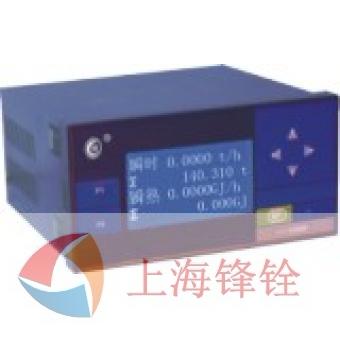

HR-LCD-XLQR水热(冷)量积算控制记录仪商品描述：
|
主要特点：
|
可用于水暖等供热系统及热交换系统，对传热、传质实现在线计量，从而为企业能源管理、能源消耗计量、技术经济指标核算提供依据。
仅在输入口输入压力、温度、流量信号时，即成为热焓显示积算控制仪，可计量传热介质的热量。
可显示和换算为多种能源计量单位供用户选择；如：KJ、MJ、GJ、KW·h（千瓦时）等法定计量单位，也可换算为KCar（大卡）、106KCar（百万大卡）、6.0×106KCar（标准吨）、7.0×103KCar（千克标煤）、7.0×106Kcar(标准煤）等能源管理中的在用计量单位或国际作用单位。
在设计上吸纳了当今电脑结构思路：硬件上采用内带快闪存储器的新型微处理器，扩充了大容量的数据存储区，软件上采用双重备份功能从而有效的累积流量数据的可靠性；显示器采用大屏幕液晶图形显示板，软件上引入中文WINDOWS的框架思路，并采用了数据压缩技术。准电脑化的结构,高度地体现了微处理器化仪表的优越性，成功地在体积仅80×160×140mm壳体中集成了具有流量/热能积算及可存储最长达220天测量数据的多功能仪表。
具有防盗功能。
|
技术指标
|
| 输入信号 |
模 拟 量 |
热电偶：标准热电偶─-B、S、K、E、T、J、Wre3-25、F2等
电 阻：标准热电阻─Pt100、Cu100、Cu50、BA1、BA2等
电 流：0～10mA、4～20mA、0～20mA等--输入阻抗≤250Ω
电 压：0～5V、1～5V等--输入阻抗≥250KΩ
波 形：矩形或正弦波
幅 度：大于等于4V
频 率：0～10KHz（或根据用户要求） |
| 输出信号 |
模拟量输出
报警输出
通讯输出
馈电输出 |
·DC 0～10mA（负载电阻≤750Ω）
·DC 4～20mA（负载电阻≤500Ω）
·DC 0～5V（负载电阻≥250KΩ）
·DC 1～5V（负载电阻≥250KΩ）
继电器输出─带回差，触点：AC220V/1A；DC24V/3A（阻性负载）
接口方式─标准串行双向通讯接口：光电隔离，RS－485，RS－232等
波特率─1200bps～19.2Kbps 自由设定 采用标准MODBUS RTU通信协议
DC24±1V，负载电流≤30mA |
| 特 性 |
测量精度
频率转换精度
分辨率
测量范围
记录间隔
记录长度
显示方式
报 警
定量控制
温度补偿
打印控制
参数设定
保护方式 |
±0.5%FS或0.2%FS
±1脉冲（LMS） 一般优于0.2%
±1字
-9999～99999字
1秒～4分钟之间分着1，2，4，6，15，30，60，120，240秒九档可供选择
22小时（记录间隔1秒）～220天（记录间隔4分钟）
带背光大屏幕LCD图形显示器，同屏显示：
·入口温度 ·出口温度 ·瞬时流量 ·时钟
·报警状况 ·瞬时能量 ·累积能量 ·累积流量
·可选择继电器上限、下限报警输出
·报警方式为带回差（用户可自由设定）
可选择继电器定量控制
0～50℃数字式温度自动补偿
直接配接串行打印机(如SP-40ASH系列微打等)，可实现即时或定时打印控制，打印接口为RS-232
·中文菜单提示
·面板轻触式按键设定
·参数设定值断电后永久保存
·参数设定值密码锁定
·断电后累积值保持时间大于五年
·电源欠压自动复位
·工作异常自动复位（Watch Dog）
|
| 使用环境 |
环境温度
相对湿度
供电电源
功 耗
|
0～50℃
≤85%RH ·避免强腐蚀气体
常规型 ·AC 220V %（50HZ±2HZ）
特殊型 ·AC 90V～265V-开关电源
·DC 24V±2V-开关电源
·≤6W（AC220V电源供电）
·≤6W（AC90V～265V开关电源供电）
·≤6W（DC24V电源供电） |
|
|
| HR-LCD-XLQR |
C812系列（横式） |
S812系列（竖式） |
| 仪表外形 |
|
|
| 外形尺寸 |
宽×高×深：160×80×140mm
|
宽×高×深：80×160×140mm
|
| 开孔尺寸 |
 单位：mm
|
 单位：mm
|
| 重量 |
·常规型：950g ·特殊型：600g
|
| 接线图 |
横式
|
| 备注 |
特殊订货与本接线图不同之处，以随机接线图为准。（竖式与上接线图一致，但方向不一样，竖式仪表向左逆时针旋转90℃。）不同功能在同一端子的，只能选其中一种功能。 |
| 型谱表 |
| 型 号 |
说 明 |
| HR-LCD-XLQ |
□ |
□ |
-□ |
□ |
-□ |
□ |
□ |
-□ |
□ |
-□ |
□ |
液晶热量积算显示 |
| 仪表功能 |
R |
|
|
|
|
|
|
|
|
|
|
带记录 |
| 外形尺寸 |
|
C812
S812 |
|
|
|
|
|
|
|
|
|
160×80mm（横式）
80×160mm（竖式） |
通讯方式
或
打印方式 |
|
0
2
8
3 |
|
|
|
|
|
|
|
|
无通讯输出
RS-232通讯口
RS-485通讯口
RS-232打印口 |
报警/变送
输出方式 |
|
0
1
2
3
4
5
8 |
|
|
|
|
|
|
|
无输出
继电器控制输出
4～20mA变送输出
0～10mA变送输出
1～5V变送输出
0～5V变送输出
特殊要求变送输出 |
| 流量输入类型 |
|
□ |
|
|
|
|
|
|
参见下表“输入类型表” |
| 入口输入类型 |
|
□ |
|
|
|
|
|
参见下表“输入类型表” |
| 出口输入类型 |
|
□ |
|
|
|
|
参见下表“输入类型表” |
第一路
报警方式 |
|
N
H
L |
|
|
|
无报警（可省略）
上限报警 （只能选其中一种报警方式）
下限报警 |
第二路
报警方式 |
|
N
H
L |
|
|
无报警（可省略）
上限报警 （只能选其中一种报警方式）
下限报警 |
| 馈电输出 |
|
P
2P |
|
一路DC24V输出（见备注）
二路DC24V输出（见备注） |
| 供电方式 |
|
T
W
A |
90～265V供电（开关电源)
DC24V供电（开关电源)
AC220V供电（线性电源） |
| 测量精度 |
|
B |
0.5%FS±1字（可省略）
0.2%FS±1字（请注明） |
|
 输入类型 |
| 代码 |
输入类型 |
测量范围 |
代码 |
输入类型 |
测量范围 |
说明 |
| A |
4～20mA |
-9999～99999字 |
B3 |
热电偶B型 |
400～1800℃ |
本表所列为最大 量程，可在量程 范围内通过修改 仪表二级参数确 定量程范围。 |
| B |
0～10mA |
-9999～99999字 |
S |
热电偶S型 |
0～1600℃ |
| C |
1～5V |
-9999～99999字 |
K |
热电偶K型 |
0～1300℃ |
| D |
0～5V |
-9999～99999字 |
E |
热电偶E型 |
0～1000℃ |
| M |
0～20mA |
-9999～99999字 |
T |
热电偶T型 |
-199.9～400.0℃ |
| F |
频率 |
0～10KHz |
J |
热电偶J型 |
0～1000℃ |
| C1 |
Cu50 |
-50.0～150.0℃ |
W |
Wre3-25 |
0～2300℃ |
| C2 |
Cu100 |
-50.0～150.0℃ |
F2 |
高温辐射热电偶 |
0～2000℃ |
| G |
Pt100 |
-199.9～650.0℃ |
R |
特定 |
-9999～99999字 |
| B1 |
BA1 |
-199.9～600.0℃ |
|
|
|
| B2 |
BA2 |
-199.9～600.0℃ |
|
|
|
|
