| 主要特点 |
| 在设计上吸纳了当今电脑结构思路：硬件上采用内带快闪存储器的新型微处理器，扩充了大容量的数据存储区，显示器采用大屏幕液晶图形显示板，软件上引入中文WINDOWS的框架思路，并采用了数据压缩技术。准电脑化的结构,高度地体现了微处理器化仪表的优越性，成功地在体积仅80×160×140mm壳体中集成了具有流量/热能积算及可存储最长达220天测量数据的多功能仪表。 可对各种形状罐体进行液位<=>容积转换测量控制。 采用查表法进行运算，可对无规则罐体实现高精度的液位 <=>容积显示控制。 具有极宽的显示测量范围，可显示整五位的液位测量值及整六位的容积测量值(0～999999字)可精确到小数点后三位(0.001)进行容积显示。 可带串行通信输出，可与各种带串行输入/输出的设备进行双向通信，组成网络控制系统。 |
 技术指标 |
| 输入信号 | 模拟量 | 电 流：0～10mA、4～20mA、0～20mA等--输入阻抗≤250Ω 电 压：0～5V、1～5V、mV等--输入阻抗≥250KΩ |
| 输出信号 | 模拟量输出 报警输出 通讯输出 馈电输出 |
·DC 0～10mA（负载电阻≤750Ω） ·DC 4～20mA（负载电阻≤500Ω） ·DC 0～5V（负载电阻≥250KΩ） ·DC 1～5V（负载电阻≥250KΩ） 继电器输出─ON/OFF带回差。AC220V/1A，DC24V/3A（阻性负载） 接口方式─标准串行双向通讯接口：光电隔离，RS-485，RS-232等 波特率─1200～9600bps 内部自由设定 采用标准MODBUS RTU通信协议 DC24±1V，负载电流≤30mA |
| 特性 | 数学模型 测量精度 分辨率 记录间隔 记录长度 测量范围 显示方式 报 警 打印控制 参数设定 保护方式 |
参见仪表操作手册（可提供软件，由用户自行输入液位<=>容积对应的表格） ±0.5%FS或±0.2%FS ±1字 1秒～4分钟之间分着1，2，4，6，15，30，60，120，240秒九档可供选择 22小时（记录间隔1秒）～220天（记录间隔4分钟） -9999～99999字 ·0～99999字液位测量值显示 ·0～999999字容积值显示 ·当前日期时间显示 ·全中文带背光LCD（液晶）测量显示 ·发光二极管工作状态显示 ·可选择继电器上限、下限报警输出，LCD指示。 ·报警方式为带回差（用户可自由设定） 直接配接各型串行打印机（如SP-40ASH系列微打等），打印接口为RS-232 ·面板轻触式按键数字设定 ·参数设定值断电后永久保存 ·参数设定值密码锁定 ·断电后容积值保持时间大于五年 ·电源欠压自动复位 ·工作异常自动复位（Watch Dog） |
|
使用环境 |
环境温度 相对湿度 供电电压 功 耗 |
0～50℃ ≤85%RH ·避免强腐蚀气体 常规型 ·AC220V %（50Hz±2Hz，线性电源） 特殊型 ·AC90～265V——开关电源 ·DC24V±2V——开关电源 ·≤6W（AC220V线性电源供电） ·≤6W（AC90～265V开关电源供电） ·≤6W（DC24V电源供电） |

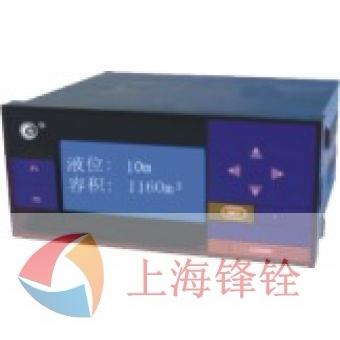

| HR-LCD-XHR | C80系列（横式） | S80系列（竖式） |
| 仪表外形 |
|
|
| 外形尺寸 |
宽×高×深：160×80×140mm |
宽×高×深：80×160×140mm |
| 开孔尺寸 |
|
|
| 重 量 | ·常规型：950g | ·特殊型：700g |
| 接线图 |
横式
|
|
| 备注 | 特殊订货与本接线图不同之处，以随机接线图为准。（竖式与上接线图一致，但方向不一样，竖式仪表向左逆时针旋转90℃。）不同功能在同一端子的，只能选其中一种功能。 | |
|
HR-LCD-XHR系列液晶显示液位<=>容积显示记录仪型谱表 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HR-LCD-XHR系列液晶显示液位<=>容积控制仪型谱表 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 输入类型： |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 变送/报警输出方式： |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
单位：mm
单位：mm
