LCD水热(冷)量积算控制仪商品描述：

主要特点：

  可用于水暖等供热系统及热交换系统，对传热、传质实现在线计量,从而为企业能源管理、能源消耗计量、技术经济指标核算提供依据。
  仅在输入口输入压力、温度、流量信号时，即成为热焓显示积算控制仪，可计量传热介质的比焓和焓。
  可显示和换算为多种能源计量单位供用户选择；如：KJ、MJ、GJ、KW·h（千瓦时）等法定计量单位，也可换算为KCar（大卡）、106KCar（百万大卡）、6.0×106KCar（标准吨）、7.0×103KCar（千克标煤）、7.0×106Kcar（标准煤）等能源管理中的在用计量单位或国际作用单位。
  采用大屏幕LCD显示器，可同时显示：入口温度、入口质量流量、时钟、出口温度、系统能量交换量、报警状况；软件上采用双重备份功能从而有效的累积流量数据的可靠性；
  可输出标准模拟信号如：4～20mA、0～10 mA、1～5V、0～5V等信号供给控制系统，还可带串行通讯输出，与带串行输入/输出的设备通讯，组成控制管理系统。
  具有防盗功能。

输入信号	模拟量脉冲量	热电偶：标准热电偶─-B、S、K、E、T、J、Wre3-25、F2等电阻：标准热电阻─Pt100、Cu100、Cu50、BA1、BA2等电流：0～10mA、4～20mA、0～20mA等--输入阻抗≤250Ω 电压：0～5V、1～5V等--输入阻抗≥250KΩ 波形：矩形或正弦波幅度：大于等于4V 频率：0～10KHz（或根据用户要求）
输出信号	模拟量输出报警输出通讯输出馈电输出	·DC 0～10mA（负载电阻≤750Ω） ·DC 4～20mA（负载电阻≤500Ω） ·DC 0～5V（负载电阻≥250KΩ） ·DC 1～5V（负载电阻≥250KΩ）继电器输出─带回差，触点：AC220V/1A；DC24V/3A（阻性负载）接口方式─标准串行双向通讯接口：光电隔离，RS－485，RS－232等波特率─1200bps～19.2Kbps 自由设定采用标准MODBUS RTU通信协议 DC24±1V，负载电流≤30mA
特性	测量精度频率转换精度分辨率测量范围显示方式报警定量控制温度补偿打印控制参数设定保护方式	±0.5%FS或0.2%FS ±1脉冲（LMS）一般优于0.2%FS ±1字 -9999～99999字带背光大屏幕LCD图形显示器，同屏显示： ·入口温度 ·入口压力 ·入口质量流量 ·时钟 ·出口温度 ·出口压力 ·出口质量流量 ·报警状况 ·入口能量 ·出口能量 ·系统能耗 ·可选择继电器上限、下限报警输出 ·报警方式为带回差（用户可自由设定）可选择继电器定量控制 0～50℃数字式温度自动补偿直接配接串行打印机(如SP-40ASH系列微打等)，可实现即时或定时打印控制，打印接口为RS-232 ·中文菜单提示 ·面板轻触式按键设定 ·参数设定值断电后永久保存 ·参数设定值密码锁定 ·断电后累积值保持时间大于五年 ·电源欠压自动复位 ·工作异常自动复位（Watch Dog）
使用环境	环境温度相对湿度供电电源功耗	0～50℃ ≤85%RH ·避免强腐蚀气体常规型 ·AC 220V%（50HZ±2HZ）特殊型 ·AC 90V～265V-开关电源 ·DC 24V±2V-开关电源 ·≤6W（AC220V电源供电） ·≤6W（AC90V～265V开关电源供电） ·≤6W（DC24V电源供电）

HR-LCD-XLQ-	C812系列（横式）	S812系列（竖式）

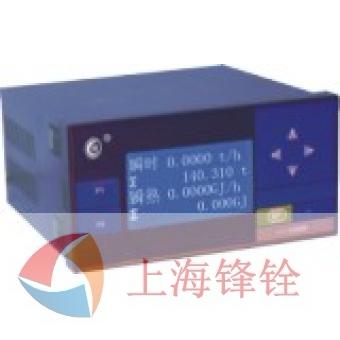

仪表外形
外形尺寸	宽×高×深：160×80×140mm	宽×高×深：80×160×140mm
开孔尺寸	单位：mm	单位：mm
重量	·常规型:950g	·特殊型:600g
接线图	横式
备注	特殊订货与本接线图不同之处，以随机接线图为准。（竖式与上接线图一致，但方向不一样，竖式仪表向左逆时针旋转90℃。）不同功能在同一端子的，只能选其中一种功能。

HR-LCD-XLQ系列水热(冷)量积算控制仪型谱表

型号

说明

HR-LCD-

□

-□

□

-□

□

-□

□

-□

□

液晶显示

仪表功能

XLQ

热量积算仪

外形尺寸

C812
S812

160×80mm（横式）
80×160mm（竖式）

通讯方式

0
2
8
3

无通讯输出
RS-232C通讯口
RS-485通讯口
RS-232C打印口

变送输出方式

0
1
2
3
4
5
8

无输出
继电器输出
4～20mA变送输出
0～10mA变送输出
1～5V变送输出
0～5V变送输出
特殊要求变送输出

流量输入类型

□

参见“输入类型表”

入口输入类型

□

参见“输入类型表”

出口输入类型

□

参见“输入类型表”

第一路
报警方式

N
H
L

无报警（可省略）
上限报警（只能选其中一种报警方式）
下限报警

第二路
报警方式

N
H
L

无报警（可省略）
上限报警（只能选其中一种报警方式）
下限报警

馈电输出

P
2P

一路DC24V输出（见备注）
二路DC24V输出（见备注）

供电方式

T
W
A

90～265V供电（开关电源）
DC24V供电（开关电源）
AC220V供电（线性电源）

测量精度

B

0.5%FS±1字（可省略）
0.2%FS±1字（请注明）

输入类型表：

代码	输入类型	测量范围	代码	输入类型	测量范围	说明
A	4～20mA	-9999～99999字	B3	热电偶B型	400～1800℃	本表所列为最大量程，可在量程范围内通过修改仪表二级参数确定量程范围。
B	0～10mA	-9999～99999字	S	热电偶S型	0～1600℃
C	1～5V	-9999～99999字	K	热电偶K型	0～1300℃
D	0～5V	-9999～99999字	E	热电偶E型	0～1000℃
M	0～20mA	-9999～99999字	T	热电偶T型	-199.9～400.0℃
F	频率	0～10KHz	J	热电偶J型	0～1000℃
C1	Cu50	-50.0～150.0℃	W	Wre3-25	0～2300℃
C2	Cu100	-50.0～150.0℃	F2	高温辐射热电偶	0～2000℃
G	Pt100	-199.9～650.0℃	R	特定	-9999～99999字
B1	BA1	-199.9～600.0℃
B2	BA2	-199.9～600.0℃
