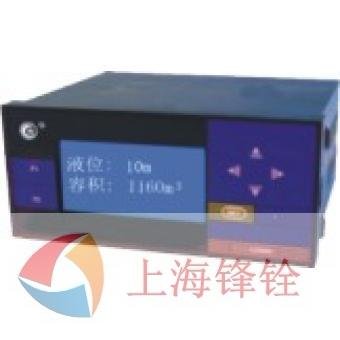

LCD液位<=>容积显示控制仪商品描述：

主要特点：

可对各种形状罐体进行液位<=>容积转换测量控制。
采用查表法进行运算，可对无规则罐体实现高精度的液位 <=>容积显示控制。
具有极宽的显示测量范围，可显示整五位的液位测量值及整六位的容积测量值（0～999999字）可精确到小数点后三位（0.001）进行容积显示。
可带串行通信输出，可与各种带串行输入/输出的设备进行双向通信，组成网络控制系统。

输入信号	模拟量	电流：0～10mA、4～20mA、0～20mA等--输入阻抗≤250Ω 电压：0～5V、1～5V等--输入阻抗≥250KΩ
输出信号	模拟量输出报警输出通讯输出馈电输出数学模型	·DC 0～10mA（负载电阻≤750Ω） ·DC 4～20mA（负载电阻≤500Ω） ·DC 0～5V（负载电阻≥250KΩ） ·DC 1～5V（负载电阻≥250KΩ）继电器输出─ON/OFF带回差。AC220V/1A，DC24V/3A（阻性负载）接口方式─标准串行双向通讯接口：光电隔离，RS-485，RS-232等波特率─1200～9600bps 内部自由设定采用标准MODBUS RTU通信协议 DC24±1V，负载电流≤30mA 参见仪表操作手册（可提供软件，由用户自行输入液位<=>容积对应的表格）
特性	测量精度分辨率测量范围显示方式报警打印控制参数设定保护方式	±0.5%FS或±0.2%FS ±1字 -9999～99999字 ·0～99999字液位测量值显示 ·0～999999字容积值显示 ·当前日期时间显示 ·全中文带背光LCD（液晶）测量显示 ·发光二极管工作状态显示 ·可选择继电器上限、下限报警输出，LCD指示。 ·报警方式为带回差（用户可自由设定）直接配接各型串行打印机（如SP-40ASH系列微打等），打印接口为RS-232 ·面板轻触式按键数字设定 ·参数设定值断电后永久保存 ·参数设定值密码锁定 ·断电后容积值保持时间大于五年 ·电源欠压自动复位 ·工作异常自动复位（Watch Dog）
使用环境	环境温度相对湿度供电电压功耗	0～50℃ ≤85%RH ·避免强腐蚀气体常规型 ·AC220V %（50Hz±2Hz，线性电源）特殊型 ·AC90～265V——开关电源 ·DC24V±2V——开关电源 ·≤6W（AC220V线性电源供电） ·≤6W（AC90～265V开关电源供电） ·≤6W（DC24V电源供电）

HR-LCD-XH-	C80系列（横式）	S80系列（竖式）
仪表外形
外形尺寸	宽×高×深：160×80×140mm	宽×高×深：80×160×140mm
开孔尺寸	单位：mm	单位：mm
重量	·常规型：950g	·特殊型：700g
接线图	横式
备注	特殊订货与本接线图不同之处，以随机接线图为准。（竖式与上接线图一致，但方向不一样，竖式仪表向左逆时针旋转90℃。）不同功能在同一端子的，只能选其中一种功能。

HR-LCD-XH系列液晶显示液位<=>容积显示控制仪

型号							说明
HR-LCD-XH-	□	-□	□	-□	-□	□	液晶显示液位<=>容积显示控制仪
外形尺寸	C801 S801						160×80mm（横式） 80×160mm（竖式）
通讯方式		2 8 3					RS-232C通讯口 RS-485通讯口 RS-232C打印口
变送输出方式			□				见“输出方式”表
输入类型				□			见“输入类型”表
馈电输出					P		一路DC24V输出
供电方式						T W A	AC90～265V（开关电源）供电 DC24V供电 AC220V供电（线性电源）
测量精度						B	0.5%FS±1字(可省略） 0.2%FS±1字（请注明）

HR-LCD-XH系列液晶显示液位<=>容积控制仪

型号									说明
HR-LCD-XH-	□	-□	□	-□	-□	-□	□	□	液晶显示液位<=>容积控制仪
外形尺寸	C803 S803								160×80mm（横式） 80×160mm（竖式）
通讯方式		2 8 3							RS-232C通讯口 RS-485通讯口 RS-232C打印口
报警/输出方式			□						见“输出方式”表
输入类型				□					见“输入类型”表
第一报警方式					N H L				无报警（可省略）上限报警（只能选其中一种报警方式）下限报警
第二报警方式						N H L			无报警（可省略）上限报警（只能选其中一种报警方式）下限报警
馈电输出							P		一路DC24V输出
供电方式								T W A	AC90～265V供电（开关电源） DC24V供电（开关电源） AC220V供电（线性电源）
测量精度								B	0.5%FS±1字(可省略） 0.2%FS±1字（请注明）
