| WIDE PLUS-9系列压力变送器 为大批量低成本民用及工业产品建立了新的性能价格比典范，本系列产品广泛适用于对气压，液压的检测，甚至较恶劣的介质环境如污水、轻度腐蚀性液体和气体。 9系列压力腔采用不锈钢单件一体式结构加工而成，因而可以保证较好的密封性能，9系列产品的特点是无O形圈、无焊缝、无硅油或其它的有机物，经久耐用，主要应用于泵及压缩机，液压及气动系统、越野车、能源及水处理系统、压力仪表、冷冻设备、农机设备、机车刹车系统。 |
||

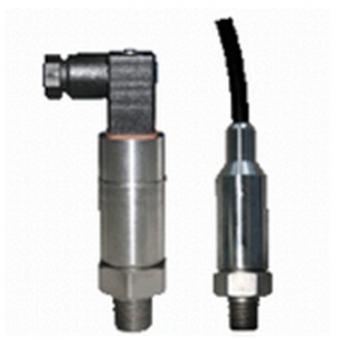

| 产品外形 | ||
|
||
| 外形尺寸 | ||
 |
||
| 产品特点 | ||
| ·不锈钢单件一体化结构 ·高精度 ·工作温度范围宽； ·防泄漏 ·低成本 ·无硅油、无焊缝 ·抗电磁/射频干扰 |
||
| 技术参数 | ||
| 测量范围 0～1～20MPa 精度 0.5%FS、1%FS 介质兼容性 17-4PH不锈钢 压力循环 ＞108次满压循环 过载压力 两倍额定压力 破坏压力 五倍额定压力 长期稳定性 ±0.25%FS/年 供电电源 24V DC 输出信号 4～20mA 噪音 ＜2mV RMS 频带宽 直流至1kHz（-3dB） 工作温度范围：-40℃～85℃ 补偿温度范围：0℃～70℃ 零点温度影响：＜±1.5%FS 量程温度影响：＜±1.5%FS 储藏温度范围：-40℃～100℃ 冲击：50g,11msec,1/2正弦波 振动：±20g |
||
| 工作原理 | ||
| 传感器采用的微熔技术，引进航空应用科技，利用高温玻璃将微加工硅压敏电阻应变片熔化在不锈钢膜片上。玻璃粘接工艺避免了温度、湿度、机械疲劳和介质对胶水和材料的影响，从 而提高了传感器在工业环境中的长期稳定性能，同时也避免了传感器在传统微机械加工制造工艺过程中出现的P-N结效应现象。 |
||
| 负载特性 | ||
 |
| 型谱表 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 标准量程表 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
