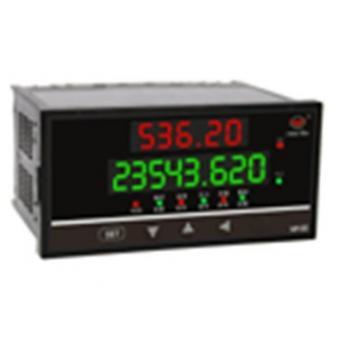

WP-L802-02-AAG-HL-2P
智能流量积算控制仪 采用先进的微处理器进行智能控制,适用于各种液体、一般气体、蒸汽、天然气等的流量检测与积算控制。采用查表法进行密度补偿,能自动对过热蒸汽、饱和蒸汽进行高精度的积算控制。内置多种流量积算公式,可适应各种流量测量场合。
具有多种信号输入功能,可配接各种压力/差压及频率式流量传感器(如孔板、涡街、涡轮等),且只需通过仪表菜单的简单选定,即可实现上述输入信号之间的轻松切换,提高了仪表的通用性和可靠性。具有多种补偿方式(如温度补偿、压力补偿、温度补偿+压力补偿等)供选择。 测量显示范围宽,可显示整五位的瞬时流量值、温度补偿值、压力补偿值、流量、体积(或差压/频率)值等,以及整十三位的流量累积值(0~9,999,999,999,999),精确度高,累积值可精确到小数点的后三位(0.001)。还可通过内部参数的设定,使最大累积值达到99,999,999,999.99×100。带有测量状态标志显示,可方便地测量对象进行观察,输出回路均采用光电隔离。 |
型 号 |
说 明 |
||||||||||||
WP- |
□□ |
□
|
□□
|
-□
|
□
|
-□
|
□
|
□
|
-□
|
□
|
-□□
|
-□
|
|
外形特征 |
L
|
双屏数码横式显示 | |||||||||||
LS
|
双屏数码竖式显示 | ||||||||||||
LC
|
大屏幕LCD液晶横式显示 | ||||||||||||
LCS
|
大屏幕LCD液晶竖式显示 | ||||||||||||
外形尺寸 |
8
|
160×80mm横式 80×160竖式 | |||||||||||
9
|
96×96mm(无光柱显示) | ||||||||||||
控制作用
|
|
01
|
无补偿 | ||||||||||
02
|
带补偿输入 | ||||||||||||
03
|
过热蒸汽带温度、压力补偿 | ||||||||||||
04
|
饱和蒸汽带温度、压力补偿 | ||||||||||||
05
|
用户特定曲线补偿---查表法 | ||||||||||||
通讯方式
|
0
|
无通讯输出 | |||||||||||
2
|
RS-232C通讯方式 | ||||||||||||
8
|
RS-485通讯接口 | ||||||||||||
输出方式
|
|
0
|
无输出 | ||||||||||
1
|
继电器控制或报警输出 | ||||||||||||
2
|
(4~20)mA输出(对应补偿后瞬时流量) | ||||||||||||
3
|
恒流(0~10)mA输出(对应补偿后瞬时流量) | ||||||||||||
4
|
恒压(1~5)V输出(对应补偿后瞬时流量) | ||||||||||||
5
|
恒压(0~5)V输出(对应补偿后瞬时流量) | ||||||||||||
6
|
SCR可控硅过零触发脉冲输出 | ||||||||||||
7
|
SSR固态继电器控制信号输出 | ||||||||||||
8
|
特殊规格变送输出 | ||||||||||||
输入方式
|
□ |
|
流量、差压或频率(见输入类型) | ||||||||||
□ |
|
压力补偿输入(见输入类型) | |||||||||||
□
|
温度补偿输入(见输入类型) | ||||||||||||
第一报警
|
|
N
|
无控制/报警(可省略) | ||||||||||
H
|
第一报警为上限报警 | ||||||||||||
L
|
第一报警为下限报警 | ||||||||||||
B
|
流量定量到控制自动启动 | ||||||||||||
C
|
流量定量过程控制自动启动 | ||||||||||||
D
|
流量定量到控制自动清零 | ||||||||||||
第二报警
|
|
N
|
无报警 | ||||||||||
H
|
第二报警为上限报警 | ||||||||||||
L
|
第二报警为下限报警 | ||||||||||||
B
|
流量定量到控制-手动启动 | ||||||||||||
C
|
流量定量过程控制-手动启动 | ||||||||||||
馈电输出 |
|
P
|
单路DC 24V馈电输出 | ||||||||||
2P
|
双路DC 24V馈电输出 |
||||||||||||
供电方式 |
|
|
AC 220V供电(线性电源,可省略) | ||||||||||
T
|
AC 90~265V供电(开关电源) | ||||||||||||
W
|
DC 24V供电 |
