| WIDE PLUS-8系列精小型压力变送器以其优良的可靠性，广泛的适用性,产品的灵活性和多样性，广泛应用于航空、航天、石油、化工、冶金、电力、水利等工业过程现场压力测量和控制。 | ||||||||||||||||||

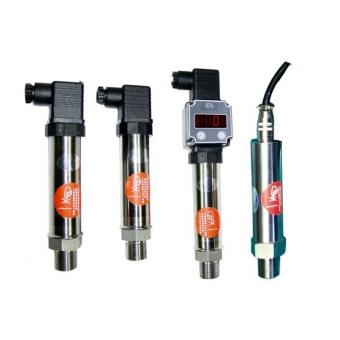

| 产品外形 | ||||||||||||||||||
|
||||||||||||||||||
| 接插件连接式外形结构和安装尺寸 | ||||||||||||||||||
 |
||||||||||||||||||
| 接插件外形及排列 | ||||||||||||||||||
 |
||||||||||||||||||
|
||||||||||||||||||
|
||||||||||||||||||
| 产品特点 | ||||||||||||||||||
| ·量程覆盖范围宽。 ·全不锈钢结构，压力接口形式多样，具有齐平膜片、钽膜片等多 种形式。防护等级IP65。 ·输出信号形式多样，现场可调校，现场可显示。 ·反极性保护和瞬间过电流过跨压保护，符合EMI防护要求。 ·防爆型产品符合GB3836.4标准的ExiaⅡCT6要求，防爆合格证号 CNEX03.823。 |
||||||||||||||||||
| 技术参数 | ||||||||||||||||||
| 测量范围 -0.1～0—0.01～60MPa 过 载 1.5倍满量程压力 压力类型 表压或绝压或密封参考压力 精 确 度 典型：±0.25%FS； 最大：±0.5%FS（包括非线性、 迟滞和重复性） 长期稳定性 典型：±0.1%FS； 最大：±0.2%FS 零点温度漂移 0.03%FS/℃(≤100KPa)； 0.02%FS/℃(＞100KPa) 满度温度漂移 0.03%FS/℃(≤100KPa)； 0.02%FS/℃(＞100KPa) 允许温度 ·正常工作温度 -20～70℃ ·膜片 -20℃～80℃(短时可达130℃) ·贮存温度 -20℃～80℃ ·高低温型 -65℃～150℃ 10℃～200℃ 10℃～350℃ 供电电源 (12.5～36)V DC 输出信号 (4～20)mA DC 传输方式 二线 外壳防护 电缆线和接插件连接均为IP65 电气连接 进口防爆插头座或电缆1.5米 壳 体 不锈钢 1Cr18Ni9Ti O型圈：氟橡胶、丁腈橡胶 膜 片 不锈钢 316L |
||||||||||||||||||
| 工作原理 | ||||||||||||||||||
| 该产品采用带不锈钢隔离膜片的OEM压力传感器作为信号测量元件、并经过计算机自动测试，用激光调阻工艺进行了宽温度范围的零点和灵敏度温度补偿。放大电路位于不锈钢壳体内，将传感器信号转换为标准输出信号。整个产品经过了元器件、成品的严格测试及老化筛选，性能稳定可靠。 | ||||||||||||||||||
| 负载特性 | ||||||||||||||||||
 |
| 型谱表 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
0～6kPa,最大0～60MPa。 ●注2:蓝宝石变送器过程连接方式导压孔只能选Φ3。 ●注3:本安型变送器不能带表头。 ●注4:0.1级精度要选用超稳定型扩散硅膜片材料（A2）才能实现。 ●注5:没有特别指明默认为赫斯曼接头电气连接方式。 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 标准量程表 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
