WP-LEMP WP-LEMQ 智能三相交流有功/无功电能仪表商品描述：

智能三相交流有功/无功电能仪表采用先进的微处理器进行智能控制，对输入的三相交流电压信号与电流信号进行精确的测量，经过CPU自动运算处理后,由高亮度LED数码管或大屏幕LCD液晶清晰直观的显示出三相交流总有功/无功功率值和电能值，同时三相交流总有功功率可转换成标准电压/电流信号变送输出，并具有超限制/报警、标准串行通讯等功能。

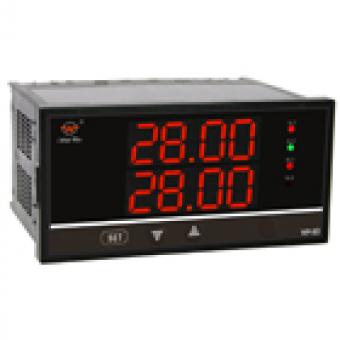

产品外形

外形：96×96×115mm
开孔尺寸：92×92mm

外形：160×80×115mm
开孔尺寸：152×76mm

外形：80×160×115mm
开孔尺寸：76×152mm

产品接线图

80×160、160×80（三相三线制）仪表接线图

80×160、160×80（三相四线制）仪表接线图

96×96（三相三线制）仪表接线图

96×96（三相四线制）仪表接线图

型谱表

型　　　　　号									说　　　　　明
WP-LE	□□	-□	□	□	□	□□	□	□
仪表类别	MP								三相交流有功电能表
仪表类别	MQ								三相交流无功电能表
显示方式		C							LED双屏数字显示（注1）
显示方式		L							LCD液晶显示（注2）
外形尺寸			1						（160×80 ）mm
			2						（80×160）mm
			9						（96×96 ）mm
通讯方式				0					无通讯方式
				2					RS-232C通讯接口(注1)
				8					RS-485通讯接口(注1)
变送输出					0				无变送输出
					2				4~20mA变送输出
					3				0~10mA变送输出
					4				1~5V变送输出
					5				0~5V变送输出
					9				特殊要求的变送输出
控制方式						N			无控制/报警
						HL			上限报警+下限报警(注3)
						HH			上限报警+上上限报警(注3)
						LL			下限报警+下下限报警(注3)
供电电源							T		AC 220V
供电电源							W		DC 24V （开关电源）
输入范围								□	电压：0~400V	超出输入范围请采用互感器
输入范围								□	电流：0~5A	超出输入范围请采用互感器

●选型示例：
（1）WP-LEMP-C1004HLT（400V/100V,100A/5A）
●注1：双屏显示，上屏显示三相总有功功率,范围0~9999.9;下屏显示三相总有功电能值（有功功率累积值）,范围0~9999999999999。
●注2：外形尺寸只有(160×80) mm
●注3：对有功功率报警，上、下报警仪表内部可任意组合。
交流三相有功电能显示控制仪；双屏数字显示；外形尺寸160×80；无通讯接口；无变送输出；三相四线制接线方式；上限报警+下限报警；开关电源供电；输入电压信号0~100V；输入电流信号0~5A；有功功率显示0~120.0KW，有功电能显示0~9999999999999KWh。
（2）WP-LEMQ-C1004HLT（380V/380V,100A/5A）
交流三相无功电能显示控制仪；双屏数字显示；外形尺寸160×80;无通讯接口；无变送输出；三相四线制；上限报警+下限报警；开关电源供电；输入电压信号0~380V；输入电流信号0~5A；无功功率显示0~114.0KW;有功电能显示0~9999999999999KWh。
