WP-LE3P WP-LE3Q智能三相交流有功/无功功率仪表商品描述：

采用先进的微处理器进行智能控制，对输入的三相交流电压与电流信号进行精确的测量，经过CPU自动计算出三相交流有功/无功功率值（总功率），由高亮度LED数码管进行清晰直观的显示,同时可转换成标准电压/电流信号变送输出，并具有超限控制/报警、标准串行通讯等功能。

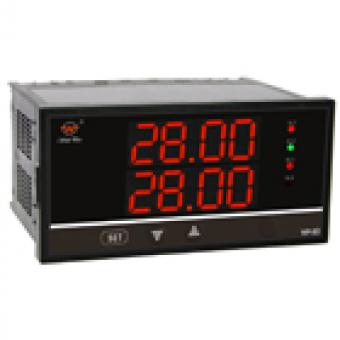

产品外形

外形：96×96×115mm
开孔尺寸：92×92mm

外形：160×80×115mm
开孔尺寸：152×76mm

外形：80×160×115mm
开孔尺寸：76×152mm

产品接线图

80×160、160×80（三相三线制）仪表接线图

80×160、160×80（三相四线制）仪表接线图

96×96（三相三线制）仪表接线图

96×96（三相四线制）仪表接线图

型谱表

型　　　　　号										说　　　　　明
WP-LE	□□	-□	□	□	□	□	□□	□	□
仪表类别	3P									交流三相有功功率表（注1）
仪表类别	3Q									交流三相无功功率表（注1）
显示方式		C								LED单屏数字显示
显示方式		T								101线单光柱显示+单屏数字显示
外形尺寸			1							（160×80 ）mm
			2							（80×160）mm
			4							（48×96）mm(暂不供货)
			6							（96×48）mm(暂不供货)
			7							（72×72）mm (暂不供货)
			9							（96×96 ）mm（注2）
通讯方式				0						无通讯方式
				2						RS-232C通讯接口
				8						RS-485通讯接口
变送输出					0					无变送输出
					2					4~20mA变送输出
					3					0~10mA变送输出
					4					1~5V变送输出
					5					0~5V变送输出
					9					特殊要求的变送输出
输入信号						3				三相三线制
输入信号						4				三相四线制
控制方式							N			无控制/报警
							HL			上限报警+下限报警(注3)
							HH			上限报警+上上限报警(注3)
							LL			下限报警+下下限报警(注3)
供电电源								T		AC 90～265V （开关电源）
供电电源								W		DC 24V （开关电源）
输入范围									□	电压：0~400V	超出输入范围请采用互感器
输入范围									□	电流：0~5A	超出输入范围请采用互感器

●注1：单屏显示三相总有功功率。
●注2：如需通讯只能选择RS-485通讯接口。
●注3：上、下报警仪表内部可任意组合。
● 选型示例：
（1）WP-LE3P-C1004HLT（380V/380V,100A/5A）
三相交流有功功率显示控制仪；单屏数字显示；外形尺寸160×80；无通讯接口；无变送输出；三相四线制接线方式;上限报警+下限报警；开关电源供电,输入电压0~380V;输入电流0~5A;显示有功功率0~114.0K W。
（2）WP-LE3Q-C2004HLT（380V/380V,100A/5A）
三相交流无功功率显示控制仪: 单屏数字显示；外形尺寸160×80；无通讯接口；无变送输出；三相四线制接线方式，上限报警+下限报警；开关电源供电；输入电压0~380V，输入电流0~5A，显示无功功率0~114.0KVAr,
