WP-LEPF智能交流功率因数仪表商品描述：

智能交流功率因数仪表采用先进的微处理器进行智能控制，对同s时输入单相或三相交流电压与电流信号进行精确测量，经过CPU自动计算出交流功率因数值，由高亮度LED数码管进行清晰直观的显示，并可选择串行通讯功能。

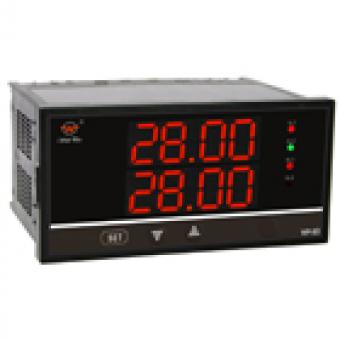

产品外形

外形：160×80×115mm
开孔尺寸：152×76mm

外形：80×160×115mm
开孔尺寸：76×152mm

产品接线图

80×160、160×80仪表接线图（单相）

80×160、160×80仪表接线图（三相三线制）

80×160、160×80仪表接线图（三相四线制）

型谱表

型　　　　　号										说　　　　　明
WP-LE	□□	-□	□	□	□	□	□□	□	□
仪表类别	PF									智能交流功率因数表
显示方式		C								LED双屏数字显示
外形尺寸			1							（160×80 ）mm
			2							（80×160）mm
			4							（48×96）mm(暂不供货)
			6							（96×48）mm(暂不供货)
			7							（72×72）mm(暂不供货)
			9							（96×96 ）mm(暂不供货)
通讯方式				0						无通讯方式
				2						RS-232C通讯接口
				8						RS-485通讯接口
变送输出					0					无变送输出
					2					4~20mA变送输出（暂不供货）
					3					0~10mA变送输出（暂不供货）
					4					1~5V变送输出（暂不供货）
					5					0~5V变送输出（暂不供货）
					9					特殊要求的变送输出（暂不供货）
输入信号						1				单相
						3				三相三线制
						4				三相四线制
控制方式							N			无控制/报警
							HL			上限报警+下限报警（暂不供货）
							HH			上限报警+上上限报警（暂不供货）
							LL			下限报警+下下限报警（暂不供货）
供电电源								T		AC 220V
供电电源								W		DC 24V 供电
输入范围									□	交流电压输入：0 ~ 400V直接输入，超过400V由电压互感器或分压器转换成满刻度为100V电压信号输入。交流电流输入：0 ~ 5A直接输入,超过5A由电流互感器变换成满刻度为5A电流信号输入。

●注1：上屏显示功率因数，下屏显示电压超前或滞后。
● 选型示例：
（1）WP-LEPF-C200NT（380V/380V，100A/5A）
交流功率因数显示仪；双屏数字显示;外形尺寸80×160；无通讯接口,无变送输出,无报警输出;输入电压0~380V;输入电流0~5A;显示功率因数0.000~1.000。
