WP-LE3QP智能三相交流有功、无功功率仪表商品描述：

WP-LE3QP智能三相交流有功、无功功率仪表

智能三相交流有功、无功功率仪表采用先进的微处理器进行智能控制，对同时输入的三相交流电压与电流信号进行精确测量，经过CPU自动计算出三相交流有功功率值，无功功率值，由高亮度LED数码管或高分辨率光柱进行清晰直观的显示，上屏显示有功功率、下屏显示无功功率，并可选择串行通讯功能。

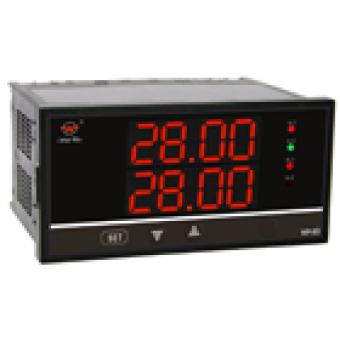

产品外形

外形：160×80×115mm
开孔尺寸：152×76mm

外形：80×160×115mm
开孔尺寸：76×152mm

产品接线图

三相三线制仪表接线图

三相四线制仪表接线图

型谱表

型　　　　　号										说　　　　　明
WP-LE	□□	-□	□	□	□	□	□□	□	□
仪表类别	3PQ									三相有功、无功功率同时显示仪
显示方式		C								LED单屏数字显示
显示方式		T								101线单光柱显示+单屏数字显示
外形尺寸			1							（160×80 ）mm
			2							（80×160）mm
			4							（48×96）mm(暂不供货)
			6							（96×48）mm(暂不供货)
			7							（72×72）mm (暂不供货)
			9							（96×96 ）mm(暂不供货)
通讯方式				0						无通讯方式
				2						RS-232C通讯接口
				8						RS-485通讯接口
变送输出					0					无变送输出
					2					4~20mA变送输出
					3					0~10mA变送输出
					4					1~5V变送输出
					5					0~5V变送输出
					9					特殊要求的变送输出
输入信号						3				三相三线制
输入信号						4				三相四线制
控制方式							N			无控制/报警
							HL			上限报警+下限报警(注1)
							HH			上限报警+上上限报警(注1)
							LL			下限报警+下下限报警(注1)
供电电源								T		AC 220V
供电电源								W		DC 24V供电
输入范围									□	交流电压输入：0～400V直接输入，超过400V由电压互感器或分压器转换成满刻度为100V电压信号输入。交流电流输入：0～5A直接输入,超过5A由电流互感器变换成满刻度为5A的的电流信号输入。

●注1：对有功、无功各两个报警，上、下限报警仪表内部可任意组合。
●选型示例：
（1）WP-LE3PQ-C1004NT(500V/100V,100A/5A)
三相交流有功、无功功率表;双屏数字显示;外形尺寸160×80；三相四线制;开关电源供电；电压输入0~100V；电流输入0~5A；有功显示7500W；无功显示7500VAr。
（2）WP-LE3PQ-T2824NT（220V/220V,5A/5A）
三相交流有功、无功功率表；双屏数字显示；外形尺寸80×160；RS-485标准串行通讯；(4~20)mA变送输出；三相四线制;开关电源供电；电压输入0~220V；输入电流0~5A; 有功显示3300W，无功显示3300VAr。
