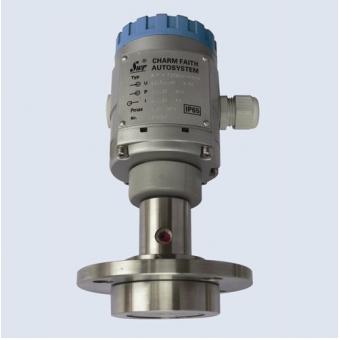

SWP-T203/T213/T223法兰安装式隔膜压力变送器商品描述：

本产品采用平法兰过程连接，为适应不同测量工况隔离膜片可伸。本产品适应性能，可用于多种强腐蚀、高粘度、介质及其它易堵塞场合的压力测量。一般技术性能与SWPT20基本相同，"i"型为本安型，"d"型为隔爆型。

测量范围

相对压力　　　最大0.0～6.0MPa 　　　　最小0.0～10.0kPa

负相对压力　　　最大－0.1～＋2.4MPa 　　最小－5.0～＋5.0kPa

绝对压力　　　最大0.0～6.0MPa 　　　　最小0.0～10.0kPa

过程连接

平法兰或延伸法兰焊接密封隔膜结构连接

法兰标准：DN50、DN80、GB9123-2000

延伸长度：50mm、100mm、150mm、200mm、PN4MPa（见上图）

（特殊要求可供DIN、ADSI标准）

数据表

Pict 公称直径 DN	总高 A	隔膜直径 dM	凸面直径 d2	孔中心圆直径K	法兰直径 d1	孔径 g2	法兰厚度 X
50	171	46	99	125	165	4×Φ18	20
80	175	70	132	160	200	8×Φ18	24

选型代码	公称直径 DN	延伸膜直径 d1	延伸膜长度 B	额定压力 PN	重量 Kg
B	50	-	0	4MPa	3.8
M	50	48.3	50	4MPa	4.3
E	50	48.3	100	4MPa	4.8
K	50	48.3	150	4MPa	5.3
P	50	48.3	200	4MPa	5.8
L	80	-	0	4MPa	6.0
S	80	77.0	50	4MPa	6.8
G	80	77.0	100	4MPa	7.2
N	80	77.0	150	4MPa	7.8
C	80	77.0	200	4MPa	8.4

*4Mpa以上法兰连接标准，依据用户要求另行提供。

接触介质材料

隔离波纹膜片：不锈钢316L（可选PTFE）涂层、哈氏合金C276、钽

平法兰及延伸平法兰：不锈钢1Cr18Ni9Ti（特殊要求不锈钢316L）

温度影响

DN50 300Pa/10K DN80　　　　　　　200Pa/10K

DN50 延伸50mm 300Pa/10K DN80　延伸50mm 　 200Pa/10K

DN50　延伸100mm　 300Pa/10K DN80　延伸100mm　 200Pa/10K

DN50　延伸150mm　 300Pa/10K DN80　延伸150mm　 200Pa/10K

DN50　延伸200mm　 300Pa/10K DN80　延伸200mm　 200Pa/10K

SWP-T203、SWP-T213、SWP-T223法兰式隔膜压力变送器型号内容

型号	代码										说明
SWP-T203											法兰式隔膜压力变送器
SWP-T213											法兰式隔膜压力变送器（温度隔离型）
SWP-T223											法兰式隔膜压力变送器（毛细管远传型）
变送输出	G										4-20mA，线性，模拟/阻尼可调
变送输出	S										4-20mA，智能型，HART协议通讯
过程连接材料		1									316L不锈钢
		3									1Cr8Ni9Ti不锈钢
		4									哈氏合金C
		9									特殊要求
过程连接方式			B								法兰GB9123.1-2000 DN50 PN4MPa
			M								法兰GB9123.1-2000 DN50 PN4MPa 延伸50mm
			E								法兰GB9123.1-2000 DN50 PN4MPa 延伸100mm
			K								法兰GB9123.1-2000 DN50 PN4MPa 延伸150mm
			P								法兰GB9123.1-2000 DN50 PN4MPa 延伸200mm
			L								法兰GB9123.1-2000 DN50 PN4MPa
			S								法兰GB9123.1-2000 DN50 PN4MPa 延伸50mm
			G								法兰GB9123.1-2000 DN50 PN4MPa 延伸100mm
			N								法兰GB9123.1-2000 DN50 PN4MPa 延伸150mm
			C								法兰GB9123.1-2000 DN50 PN4MPa 延伸200mm
			Y								特殊要求
中介液				A							硅油
				E							甘油
				G							高温油+温度隔离器
				N							高温油+毛细管
				Y							特殊要求
外壳					A						铝外壳无现场指示防护等级IP65
					B						铝外壳带液晶现场指示防护等级IP65
					C						铝外壳带模拟刻度0-100%显示现场指示防护等级IP65
精度等级						1					0.1
						2					0.2
						5					0.5
						9					特殊要求
测量范围											见T20标准量程表
测量范围							Y				非标准量程
传感器类型								C			陶瓷电容传感器
传感器类型								S			扩散硅传感器
防爆类型（普通型此栏不填）									i		本安型，防爆等级Exia Ⅱ CT6
防爆类型（普通型此栏不填）									d		隔爆型，防爆等级Exd Ⅱ BT6
毛细管长度										m	只限于SWP-T223
