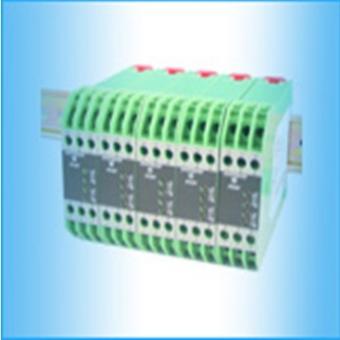

主要特点 1、 产品系列功能全，适用范围广 SWP8000-EX系列隔离式安全栅不仅可以与多家公司制造的各种二线制变送器、电气转换器、电气阀门定位器、电磁阀、报警器、液位开关等本安仪表配套，而且还可以与二线制智能变送器、二线制智能阀门定位器、智能电磁流量计等本安仪表配套使用；实现模拟信号的高精度传输。 2、 高精度和高稳定性： 检测端安全栅模拟传输精度达:0.2%F.S； 温度漂移:0.02%F.S； 操作端安全栅模拟传输精度达:0.2%F.S； 温度漂移：0.02%F.S。 3、高安全性： 电压电流限制回路设计为双重化电路，使系统的安全性和可靠性大提高； 本安电路与非本安电路变压器隔离，无直接联系，隔离耐压高达 150Vms; 电源变压器和信号变压器整体封装，消除元件弹接及达接的可能性，使产品的可靠性，安全性进一步提高。 4、 高可靠性 产品选用优质品牌的半导体器体、自动化SMT贴片工艺制造，以及计算机等现代化测试设备对产品测试、保证产品可靠； 产品设计电路充分优化，按国际电磁兼容性标准要求设计； 每一产品出厂前经过高温化处理，品质绝对保证。 主要技术性能： 防爆标记： [Exib] Ⅱ CT6 本安防爆参数： Uo ≤ 35V ， Io ≤ 35mA ， C o ≤ 0.045uF ， L o ≤ 2mH P o ≤ 0.3W ， Um ＝ 250VAC/DC 配电电压：18.5～28.5VDC 电源电压： 24VDC ± 10% 消耗功率： 1.5W 危险区输入：三线制 RTD ⑦+⑧-⑨- 二线制RTD ⑦+⑧- （⑨与⑧短接） 安全区输入：全隔离二路 4～20 Ma/ 1～5VDC（①+②-、④+⑤-） 输出负载 : ≤ 750 Ω（ 内部 250 Ω 负载） 输出精度： 0.5%F.S 温度漂移： 0.01%F.S 环境温度： +5℃～40℃ 相对湿度： 5％～85％RH 储存温度： -40℃～85℃ 重量：约 150ｇ 安装场所：周围空气中应不含对铬、镍、银镀层起腐蚀作用的介质。 适用现场设备：二、三线制热电阻。 型号及规格：
* 仪表内部输出端可转换 1~5VDC/4~20mADC 接线示意图:
安装方式及安装尺寸(采用标准DIN导轨)
安装注意事项： 1、隔离式安全栅应安装非危险场所 。 2、隔离式安全栅通往现场（危险场所）的软铜导线截面积必须大于 0.5mm 2 。 3、 连接导线的绝缘强度应大于 500V 。 4、 隔离式安全栅本安端（有蓝色标记）和非本安端电路配线，不得接错和混淆。本安导线宜选用蓝色作为本安标记。本安导线和非本安导线在汇线槽中应分开铺设、采用各自保护套管。隔离式安全栅的本安侧，不允许混有其它电源，包括其它本安电路的电源。 5、 隔离式安全栅与一次仪表组成本安安全防爆系统时，必须经国家指定的防爆检验机构检验认可。 SWP8000-EX 系列隔离式安全栅由国家防爆电气监督检验中心，给出的 C o , Lo 分布参数是相对与∏ C 级（氢气级）的最大允许值，对于∏ B 级环境可把该参数乘以 3 ，对于∏ A 级环境可把该参数乘以 8 。传输线选用不同规格的电缆时，其本身的电缆参数应予高度重视，不得超过规定值。 6、对隔离式安全栅进行单独通电调试时，必须注意隔离式安全栅的型号、电源极性、电压等级及隔离式安全栅外壳接线端上的标号。 7、 严禁用兆欧表测试隔离式安全栅端子之间的绝缘性。若要检查系统线路绝缘性时，应先断开全部隔离式安全栅接线，否则会引起内部器件损坏。 8、凡与隔离式安全栅相连结的现场仪表，均应为有关防爆部门进行防爆试验并取得防爆合格证的仪表。 9、如隔离式安全栅内部模块损坏需要维修或更换时，原则上应由制造厂承担。用户自行维修时，应按照有关的注意事项，具体方法请按照维修的章节进行（本质安全型仪表的维修仅限于所述的范围进行，其外的维修应与制造厂商量）。经检修后方能重新投入运行。 10、 隔离式安全栅的安装，使用和维护应严格遵照 .GB 3836.15 — 2000 《爆炸性气体环境用电气设备第 15 部分：危险场所电气安装（煤矿除外）》的有关条款进行。 11. 取得防爆合格证的产品，不允许随意更换影响防爆性能的元件或结构。 |
