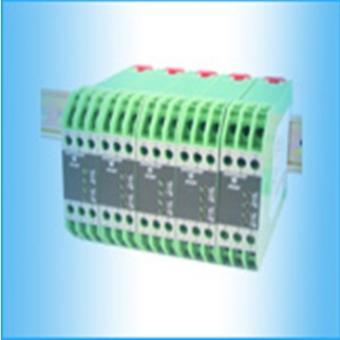

主要特点
1、 产品系列功能全，适用范围广
SWP8000-EX系列隔离式安全栅不仅可以与多家公司制造的各种二线制变送器、电气转换器、电气阀门定位器、电磁阀、报警器、液位开关等本安仪表配套，而且还可以与二线制智能变送器、二线制智能阀门定位器、智能电磁流量计等本安仪表配套使用；实现模拟信号的高精度传输。
2、 高精度和高稳定性：
检测端安全栅模拟传输精度达:0.2%F.S；
温度漂移:0.02%F.S；
操作端安全栅模拟传输精度达:0.2%F.S；
温度漂移：0.02%F.S。
3、 高安全性：
电压电流限制回路设计为双重化电路，使系统的安全性和可靠性大提高；
本安电路与非本安电路变压器隔离，无直接联系，隔离耐压高达 150Vms;
电源变压器和信号变压器整体封装，消除元件弹接及达接的可能性，使产品的可靠性，安全性进一步提高。
4、 高可靠性
产品选用优质品牌的半导体器体、自动化SMT贴片工艺制造，以及计算机等现代化测试设备对产品测试、保证产品可靠；
产品设计电路充分优化，按国际电磁兼容性标准要求设计；
每一产品出厂前经过高温化处理，品质绝对保证。
主要技术性能：
防爆标记： [Exib] Ⅱ CT6
本安防爆参数： Uo ≤ 35V ， Io ≤ 35mA ，
C o ≤ 0.045uF ， L o ≤ 2mH
P o ≤ 0.3W ， Um ＝ 250VAC/DC
配电电压：18.5-28.5VDC
电源电压： 24VDC ± 10%
消耗功率： 1.5W
输出负载 : 750 Ω（ 内部 250 Ω 负载）
精确度： ±0.2%
环境温度： +5℃～40℃
相对湿度： 35％～85％RH
储存温度： -40℃～85℃
重量：约 150ｇ
安装场所：周围空气中应不含对铬、镍、银镀层起腐蚀作用的介质。
型号及规格
|
名称 |
规格及型号 |
输入信号 |
输出信号 |
功能 |
|
隔离式热电偶安全栅 |
SWP-8047-EX |
4~20mADC |
4~20mADC或1~5VDC |
它向两线制变送器提供配电电源，并将变送器的信号隔离转换为输出，且具有防爆功能 |
|
隔离式热电阻隔安全栅 |
SWP-8067-EX |
4~20mADC |
4~20mADC |
输入、输出信号隔离转换，且具有防爆功能 |
* 仪表内部输出端可转换 1~5VDC/4~20mADC
接线示意图
安装方式及安装尺寸（采用标准DIN导航）
注意事项
1、隔离式安全栅应安装非危险场所 。
2、隔离式安全栅通往现场（危险场所）的软铜导线截面积必须大于 0.5mm 2 。
3、 连接导线的绝缘强度应大于 500V 。
4、 隔离式安全栅本安端（有蓝色标记）和非本安端电路配线，不得接错和混淆。本安导线宜选用蓝色作为本安标记。本安导线和非本安导线在汇线槽中应分开铺设、采用各自保护套管。隔离式安全栅的本安侧，不允许混有其它电源，包括其它本安电路的电源。
5、 隔离式安全栅与一次仪表组成本安安全防爆系统时，必须经国家指定的防爆检验机构检验认可。 SWP8000-EX 系列隔离式安全栅由国家防爆电气监督检验中心，给出的 C o , Lo 分布参数是相对与∏ C 级（氢气级）的最大允许值，对于∏ B 级环境可把该参数乘以 3 ，对于∏ A 级环境可把该参数乘以 8 。传输线选用不同规格的电缆时，其本身的电缆参数应予高度重视，不得超过规定值。
6、对隔离式安全栅进行单独通电调试时，必须注意隔离式安全栅的型号、电源极性、电压等级及隔离式安全栅外壳接线端上的标号。
7、 严禁用兆欧表测试隔离式安全栅端子之间的绝缘性。若要检查系统线路绝缘性时，应先断开全部隔离式安全栅接线，否则会引起内部器件损坏。
8、凡与隔离式安全栅相连结的现场仪表，均应为有关防爆部门进行防爆试验并取得防爆合格证的仪表。
9、如隔离式安全栅内部模块损坏需要维修或更换时，原则上应由制造厂承担。用户自行维修时，应按照有关的注意事项，具体方法请按照维修的章节进行（本质安全型仪表的维修仅限于所述的范围进行，其外的维修应与制造厂商量）。经检修后方能重新投入运行。
10、 隔离式安全栅的安装，使用和维护应严格遵照 .GB 3836.15 — 2000 《爆炸性气体环境用电气设备第 15 部分：危险场所电气安装（煤矿除外）》的有关条款进行。
11. 取得防爆合格证的产品，不允许随意更换影响防爆性能的元件或结构。
