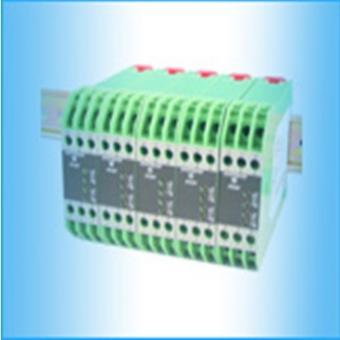

SWP8000-EX重复式齐纳安全栅
主要特点
1、 产品系列功能全，适用范围广
SWP8000-EX系列隔离式安全栅不仅可以与多家公司制造的各种二线制变送器、电气转换器、电气阀门定位器、电磁阀、报警器、液位开关等本安仪表配套，而且还可以与二线制智能变送器、二线制智能阀门定位器、智能电磁流量计等本安仪表配套使用；实现模拟信号的高精度传输。
2、 高安全性：
电压电流限制回路设计为双重化电路，使系统的安全性和可靠性大提高；
本安电路与非本安电路变压器隔离，无直接联系，隔离耐压高达 150Vms;
快速熔断丝具有快速和高分断能力，分断能力达到 250Va.c电压时100mA电流，等合最新本质安全型电路国际标准；
电源变压器和信号变压器整体封装，消除元件弹接及达接的可能性，使产品的可靠性，安全性进一步提高。
3、 高可靠性
产品选用优质品牌的半导体器体、自动化 SMT贴片工艺制造，以及计算机等现代化测试设备对产品测试、保证产品可靠；
产品设计电路充分优化，按国际电磁兼容性标准要求设计；
每一产品出厂前经过高温化处理，品质绝对保证。
工作原理：
标准电流输入、输出重复式齐钠安全栅是一种模块化卡装式结构的本安防爆型仪表。它能限制危险能量从本安
端子串入危险场所，并将 4~20mADC信号经限能后线性转换成4~20mADC或1~5VDC（送给现场执行结构）信号
输出。它不同于其它齐钠安全栅，当危险能量消失后，能自动恢复正常工作。
主要技术性能：
防爆标记： [Ex ib]ⅡCT6
认证参数： Uo≤35VDC Io≤35mADC Co≤0.045uF Lo≤2mH Um=250VAC/DC
危险区端子： ⑺+⑻-、⑽+⑾- 4~20mADC
安全区端子：①+②-③地 ⑷+⑸-⑥地 4~20mADC或1~5VDC
一般技术条件
|
精度 |
± 0.2%F.S |
线性 |
± 0.1%F.S |
环境温度 |
+5~40℃ ＜95%RH |
|
温度系数 |
＜ 100ppm/℃ |
响应时间 |
＜ 0.1S（0-9%） |
|
|
■型号及规格
|
名 称 |
规格及型号 |
输入信号 |
输出信号 |
功 能 |
|
标准电流输入 重复式齐纳安全栅 |
SWP-8085 （单回路） |
4~20mADC |
4~20mADC /1~5VDC |
1. 无需供电电源，与其它齐钠安全栅的不同之处：非一次仪表，当危险能量消除后能自动恢复正常工作。 2. 能量限制中的过流、过压保护为两组串联现场使用更安全。 |
|
SWP-8086（双回路） |
4~20mADC |
4~20mADC |
||
|
标准电流输出 重复式齐纳安全栅 |
SWP-8087（单回路） |
4~20mADC |
4~20mADC |
|
|
SWP-8088 （双回路） |
4~20mADC |
4~20mADC |
||
|
电压输出 重复式齐纳安全 |
SWP-8089（单回路） |
4~20mADC |
1~5VDC |
|
|
SWP-8090 （双回路） |
4~20mADC |
1~5VDC |
||
|
热电阻输入 重复式齐纳安全栅 |
SWP-8083 |
RTD |
RTD |
|
|
热电偶输入 重复式齐纳安全栅 |
SWP-8081 |
TC |
TC |
■ 接线示意图
■ 现场接线示意图
■ 安装方式及安装尺寸 ( 采用标准 DIN导轨 )
安装注意事项：
1、 齐纳式安全栅应安装非危险场所，通往现场（危险场所）的软铜导线截面积必须大于 0.5mm 2 。连接导线的绝缘强度应大于500V。
2、 齐纳式安全栅本安端（有蓝色标记）和非本安端电路配线，不得接错和混淆。本安导线宜选用蓝色作为本安标记。本安导线和非本安导线在汇线槽中应分开铺设、采用各自保护套管。齐纳式安全栅的本安侧，不允许混有其它电源，包括其它本安电路的电源。
3、 齐纳式安全栅与一次仪表组成本安安全防爆系统时，必须经国家指定的防爆检验机构检验认可。 SWP8000-EX系列齐纳式安全栅由国家防爆检验中心（CQST），给出的Co, Lo分布参数是相对与∏C级（氢气级）的最大允许值，对于∏B级环境可把该参数乘以3，对于∏A级环境可把该参数乘以8。传输线选用不同规格的电缆时，其本身的电缆参数应予高度重视，不得超过规定值。
4、 对齐纳式安全栅进行单独通电调试时，必须注意齐纳式安全栅的型号、电源极性、电压等级及齐纳式安全栅外壳接线端上的标号。
5、 严禁用兆欧表测试齐纳式安全栅端子之间的绝缘性。若要检查系统线路绝缘性时，应先断开全部齐纳式安全栅接线，否则会引起内部器件损坏。
6、 凡与齐纳式安全栅相连结的现场仪表，均应为有关防爆部门进行防爆试验并取得防爆合格证的仪表。
7、如齐纳式安全栅内部模块损坏需要维修或更换时，原则上应由制造厂承担。用户自行维修时，应按照有关的注意事项，具体方法请按照维修的章节进行（本质安全型仪表的维修仅限于所述的范围进行，其外的维修应与制造厂商量）。经检修后方能重新投入运行，不允许随意更换影响防爆性能的元件或结构。
8、齐钠式安全栅的安装，使用和维护应严格遵照. GB 3836.15—2000《爆炸性气体环境用电气设备第15部分：危险场所电气安装（煤矿除外）》的有关条款进行。
9、 安全栅应有可靠接地，接地电阻不大于 4Ω，接地线电阻不大于1Ω。
