AOLH5000系列热水热量积算仪表
适用范围
适用于供热管网热水热量的测量，显示和计量积算。既适用于供水管和回水管同时安装有流量计和温度传感器的应用场合，也适用于供水管安装有流量计和温度传感器而回水管只安装温度传感器，不安装流量传感器的应用场合。
功能特点
根据供出热水的流量和温度计算出热焓，减去回水的热焓，其差值即为供热流量，对供热流量进行累加积算即得到累积供热量。
输入信号 供回水流量测量可接收0-10mA、4-20mA、0-5V、1-5V信号，供水流量还可接收0-5KHZ脉冲频率信号。
供回水温度测量可接收各种热电阻、热电偶和标准信号输入，但订货时必须注明具体型号。
单片机智能化设计，全部参数可按键设定。四种补偿积算模式可按键切换，即设即用。
带瞬时供热流量0-10mA 、4-20mA、0-5V、1-5V隔离变送输出。
可带RS232/RS485等隔离通讯接口。
累计供热量积算值可达11位。

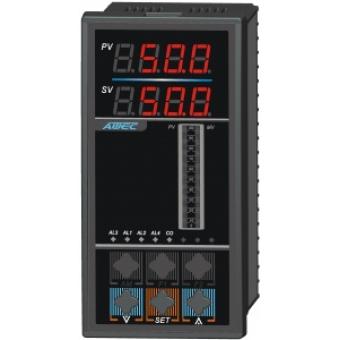

仪表外形与尺寸
外形尺寸 (W×H×D)（mm）： 160×80×110 80×160×110
开孔尺寸 (W×H) （mm）： 152+0.5×76+0.5 76+0.5×152+0.5
AOLH5000仪表选型
|
A |
O |
说明 |
||||||||||||||
|
L |
H |
3-4.设计型号 热水热量积算仪表 |
||||||||||||||
|
5 |
5.设计系列 单回路 |
|||||||||||||||
|
0 1 2 3 |
6.补偿模式 0.线性供水流量计 1.开方供水流量计 2.线性供水/回水流量计 3.开方供水/回水流量计 |
|||||||||||||||
|
0 1 2 |
7.控制继电器 0个继电器输出 1个继电器输出 2个继电器输出 |
|||||||||||||||
|
0 5 6 7 8 |
8.供水流量类型 0～10kHz频率(瞬时流量) 0～10mA瞬时流量(差压)信号输入 4～20mA瞬时流量(差压)信号输入 0～5V瞬时流量(差压)信号输入 1～5V瞬时流量(差压)信号输入 |
|||||||||||||||
|
0 5 6 7 8 |
9.回水流量类型 无回水流量计 0～10mA瞬时压力信号输入 4～20mA瞬时压力信号输入 0～5V瞬时压力信号输入 1～5V瞬时压力信号输入 |
|||||||||||||||
|
1 2 5 6 7 8 |
10.温度输入类型 Ｋ型/E型电偶温度信号输入 Pt100热电阻温度信号输入 0～10mA瞬时温度信号输入 4～20mA瞬时温度信号输入 0～5V瞬时温度信号输入 1～5V瞬时温度信号输入 |
|||||||||||||||
|
0 5 6 7 8 9 |
11.变送输出类型 无瞬时流量模拟变送输出 0～10mA瞬时流量模拟变送输出 4～20mA瞬时流量模拟变送输出 0～5V瞬时流量模拟变送输出 1～5V瞬时流量模拟变送输出 用户特殊要求的变送输出 |
|||||||||||||||
|
H V |
8 8 |
12-13.外形结构类型 160× 80× |
||||||||||||||
|
N P |
14.配电电源类型 无直流电源输出 带24V/70mA直流电源输出 |
|||||||||||||||
|
A D |
15.供电电源类型 220 VAC 24 VDC |
|||||||||||||||
|
0 3 8 |
16.通讯接口类型 不带通讯接口 RS232隔离通讯接口 RS485隔离通讯接口 |
|||||||||||||||
|
A |
O |
L |
H |
5 |
0 |
6 |
6 |
6 |
2 |
0 |
H |
8 |
P |
A |
0 |
标准选型举例 |
