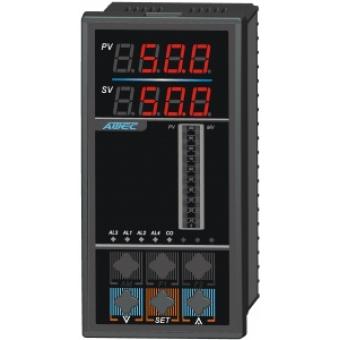

AOLH6000系列蒸汽热量积算仪表
适用范围
适用于蒸汽供热管网供热流量的测量、显示和计量积算。
功能特点
根据供出热汽的流量，压力和温度计算出质量流量，再根据该温度下的热焓计算出供热流量。
输入信号
供汽流量可接收0-10mA /4-20mA/0-5V/1-5V或0-5KHZ电压脉冲频率信号或电流频率信号。
供汽压力可接收0-10mA /4-20mA/0-5V/1-5V信号。
供汽温度可接收各种热电阻、热电偶或标准信号，但订货时需注明具体型号。
单片机智能化设计，全部参数可按键设定。
可带瞬时供热流量0-10mA /4-20mA/0-5V/1-5V隔离变送输出。
可带RS232/RS485等隔离通讯接口。
累计供热量积算值方表、竖表可达11位，横表可达13位。
6种热量积算模式可按键设定，即设即用。
仪表外形与尺寸
外形尺寸 (W×H×D)（mm）：
96×96×110 160×80×110 80×160×110 96×48×110 48×96×110
开孔尺寸 (W×H) （mm）：
92+0.5×92+0.5 152+0.5×76+0.5 76+0.5×152+0.5 92+0.5×45+0.5 45+0.5×92+0.5
AOLH6000仪表选型
|
A |
O |
说明 |
||||||||||||||
|
L |
H |
3-4.设计型号 蒸汽热量积算仪表 |
||||||||||||||
|
6 |
5.设计系列 单回路 |
|||||||||||||||
|
2 3 5 6 7 9 |
6.补偿模式偿 2.饱和蒸汽流量的开方积算，压力补偿 3.过热蒸汽流量的开方积算，温压补偿 5.饱和蒸汽流量的开方积算，温度补偿(孔板) 6.饱和蒸汽流量的比例积算，压力补偿 7.过热蒸汽流量的比例积算，温压补偿 9.饱和蒸汽流量的比例积算，温度补偿 |
|||||||||||||||
|
0 1 2 3 |
7.控制继电器 0个继电器输出 1个继电器输出 2个继电器输出 2个批量控制继电器输出 |
|||||||||||||||
|
0 5 6 7 8 9 |
8. 流量输入类型 0～10kHz频率(瞬时流量) 0～10mA瞬时流量(差压)信号输入 4～20mA瞬时流量(差压)信号输入 0～5V瞬时流量(差压)信号输入 1～5V瞬时流量(差压)信号输入 用户特殊要求的流量信号输入 |
|||||||||||||||
|
0 5 6 7 8 9 |
9. 压力输入类型 无瞬时压力信号输入 0～10mA瞬时压力信号输入 4～20mA瞬时压力信号输入 0～5V瞬时压力信号输入 1～5V瞬时压力信号输入 用户特殊要求的压力信号输入 |
|||||||||||||||
|
0 1 2 5 6 7 8 9 |
10.温度输入类型 无瞬时温度信号输入 Ｋ型/E型电偶温度信号输入 Pt100热电阻温度信号输入 0～10mA瞬时温度信号输入 4～20mA瞬时温度信号输入 0～5V瞬时温度信号输入 1～5V瞬时温度信号输入 用户特殊要求的温度信号输入 |
|||||||||||||||
|
0 5 6 7 8 |
11.变送输出类型 无瞬时热量模拟变送输出 0～10mA瞬时热量模拟变送输出 4～20mA瞬时热量模拟变送输出 0～5V瞬时热量模拟变送输出 1～5V瞬时热量模拟变送输出 |
|||||||||||||||
|
H V H V S |
8 8 4 4 9 |
12-13.外形结构类型 160× 80× 96× 48× 96× |
||||||||||||||
|
N P |
14.配电电源类型 无直流电源输出 带24V/70mA直流电源输出 |
|||||||||||||||
|
A D |
15.供电电源类型 220 VAC 24 VDC |
|||||||||||||||
|
0 3 8 |
16.通讯接口类型 不带通讯接口 RS232隔离通讯接口 RS485隔离通讯接口 |
|||||||||||||||
|
A |
O |
L |
H |
6 |
3 |
1 |
6 |
6 |
6 |
6 |
H |
8 |
P |
A |
0 |
标准选型举例 |
