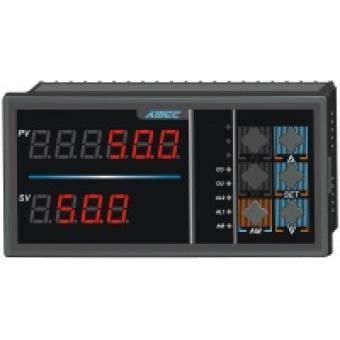

AOL5000系列补偿式流量积算显示控制仪表
适用范围
适用于水、液体、饱和蒸汽、过热蒸汽、天然气、压缩空气、一般气体等工业过程流量参数的测量、显示、控制和计量积算和变送输出，可接受孔板差压输入、涡街流量计、电磁流量计、涡轮流量计等各种流量计的测量输入，带温度压力补偿。
功能特点
温度补偿信号、标准信号、Pt100、K、E按键可切换
依据国标GB2624-80标准
单片机智能化设计，所有参数可按键设定。
16种补偿模式适用于各种流体介质和各种流量传感器,可按键切换，即设即用。
同时显示瞬时流量和累积流量低4位，累积流量长度横表达13位，竖表达11位。
带瞬时流量上、下限报警控制继电器输出或批量控制（累积流量控制）继电器输出。
可带0-10mA、4-20mA、0-5V、1-5V隔离变送输出。
可带RS232/RS485等隔离通讯接口。
输入信号故障保护，输入信号故障可按设定输入值进行补偿，累积。
仪表外形与尺寸
外形尺寸 (W×H×D)（mm）：
96×96×110 160×80×110 80×160×110 96×48×110 48×96×110
开孔尺寸 (W×H) （mm）：
92+0.5×92+0.5 152+0.5×76+0.5 76+0.5×152+0.5 92+0.5×45+0.5 45+0.5×92+0.5
AOL5000仪表选型
|
A |
O |
说明 |
||||||||||||||
|
L |
3.设计型号 补偿式流量积算仪表 |
|||||||||||||||
|
5 |
4.设计系列 单回路 |
|||||||||||||||
|
0 0 0 0 0 0 0 0 0 0 1 1 1 1 1 1 1 1 1 |
0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 |
5-6.补偿模式 00.液体流量比例积算，无补偿 01.液体流量开方积算，无补偿 02.饱和蒸汽流量的开方积算，压力补偿 03.过热蒸汽流量的开方积算，温压补偿 04.天然气和一般气体流量开方积算，温压补偿 05.饱和蒸汽流量的开方积算，温度补偿(孔板) 06.饱和蒸汽流量的比例积算，压力补偿 07.过热蒸汽流量的比例积算，温压补偿 08.天然气和一般气体流量比例积算，温压补偿 09.饱和蒸汽流量的比例积算，温度补偿 10.液体流量的比例积算, 温度补偿 11.液体流量的开方积算, 温度补偿 12.饱和蒸汽流量的比例积算，压力补偿 13.过热蒸汽流量比例积算，温压补偿 14.天然气和一般气体流量比例积算，温压补偿 15.饱和蒸汽流量的比例积算，温度补偿 16.干燥空气流量的开方积算，温压补偿 17.干燥空气流量的比例积算，温压补偿 18.干燥空气流量的比例积算，温压补偿 |
||||||||||||||
|
0 1 2 3 |
7.控制继电器 0个继电器输出 1个继电器输出 2个继电器输出 2个批量控制继电器输出 |
|||||||||||||||
|
0 5 6 7 8 9 |
8. 流量输入类型 0～10kHz频率(瞬时流量) 0～10mA瞬时流量(差压)信号输入 4～20mA瞬时流量(差压)信号输入 0～5V瞬时流量(差压)信号输入 1～5V瞬时流量(差压)信号输入 用户特殊要求的流量信号输入 |
|||||||||||||||
|
0 5 6 7 8 9 |
9. 压力输入类型 无瞬时压力信号输入 0～10mA瞬时压力信号输入 4～20mA瞬时压力信号输入 0～5V瞬时压力信号输入 1～5V瞬时压力信号输入 用户特殊要求的压力信号输入 |
|||||||||||||||
|
0 1 2 5 6 7 8 9 |
10.温度输入类型 无瞬时温度信号输入 Ｋ型/E型电偶温度信号输入 Pt100热电阻温度信号输入 0～10mA瞬时温度信号输入 4～20mA瞬时温度信号输入 0～5V瞬时温度信号输入 1～5V瞬时温度信号输入 用户特殊要求的温度信号输入 |
|||||||||||||||
|
0 5 6 7 8 9 |
11.变送输出类型 无瞬时流量模拟变送输出 0～10mA瞬时流量模拟变送输出 4～20mA瞬时流量模拟变送输出 0～5V瞬时流量模拟变送输出 1～5V瞬时流量模拟变送输出 用户特殊要求的变送输出 |
|||||||||||||||
|
H V H V S |
8 8 4 4 9 |
12-13.外形结构类型 160× 80× 96× 48× 96× |
||||||||||||||
|
N P |
14.配电电源类型 无直流电源输出 带24V/70mA直流电源输出 |
|||||||||||||||
|
A D |
15.供电电源类型 220 VAC 24 VDC |
|||||||||||||||
|
0 3 8 |
16.通讯接口类型 不带通讯接口 RS232隔离通讯接口 RS485隔离通讯接口 |
|||||||||||||||
|
A |
O |
L |
5 |
0 |
3 |
1 |
6 |
6 |
6 |
7 |
H |
8 |
P |
A |
0 |
标准选型举例 |
