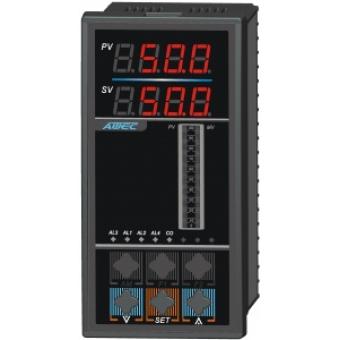

AODFQ5000系列智能操作器
适用范围
AODFQ5000系列智能操作器可通过按键操作,直接输出0-10mA或4-20mA或0-5V或1-5V阀位给定信号,再由伺服放大器驱动电动调节阀门或由电气转换器和阀门定位器驱动气动薄膜阀,适用于各种阀门的手动给定控制。
功能特点
阀位给定输出0-10mA/4-20mA/0-5V/1-5V可设定。
阀位反馈输入0-10mA/4-20mA/0-5V/1-5V通用。
双屏数字显示,主屏显示阀位给定值,附屏显示阀位反馈值。
单片机智能, 部参数按键可设定。
可带RS232/RS485隔离通讯接口。
仪表外形与尺寸
外形尺寸 (W×H×D)(mm):
96×96×110 160×80×110 80×160×110
开孔尺寸 (W×H) (mm):
92+0.5×92+0.5 152+0.5×76+0.5 76+0.5×152+0.5
外形尺寸 (W×H×D)(mm):
160×80×110 80×160×110 96×48×110 48×96×110
开孔尺寸 (W×H) (mm):
152+0.5×76+0.5 76+0.5×152+0.5 92+0.5×45+0.5 45+0.5×92+0.5
AODFQ5000接线图
S9,V4,H4 V6/V8,H6/H8
备注:以上为竖表接线图例,将图例顺时针旋转90度即为横表接线图,即横表电源接线在左下角
AODFQ5000仪表选型
A |
O |
说明 |
||||||||||||||
D |
F |
Q |
3-5.设计型号 智能后备操作器 |
|||||||||||||
5 |
6.设计系列 单回路 |
|||||||||||||||
5 6 7 8 |
7.控制输出类型 0~10mA控制输出 4~20mA控制输出 0~5V控制输出 1~5V控制输出 |
|||||||||||||||
5 6 7 8 |
8.反馈输入类型 0~10mA输入 4~20mA输入 0~5V输入 1~5V输入 |
|||||||||||||||
H V H V H V S |
8 8 6 6 4 4 9 |
9-10.外形结构类型 160× 80× 160× 80× 96× 48× 96× |
||||||||||||||
N P |
11. 配电电源类型 无直流电源输出 带24V/70mA直流电源输出 |
|||||||||||||||
A D |
12.供电电源类型 220 VAC 24 VDC |
|||||||||||||||
0 3 8 |
13.通讯接口类型 不带通讯接口 RS232隔离通讯接口 RS485隔离通讯接口 |
|||||||||||||||
A |
O |
D |
F |
Q |
5 |
6 |
6 |
V |
6 |
P |
A |
0 |
标准选型举例 |
